项目编号：mcuclub-dz-314
设计简介：
项目名：台灯
项目编号：mcuclub-dz-314
单片机类型：STC89C52
具体功能：
1、通过超声波检测台灯到人的距离
2、通过光敏电阻检测光照值
3、当距离值小于设置最大值，则证明有人在台灯前，此时如果光照小于设置最大值，则打开灯光，在最大值和最小值之间，根据光照值自动调节光亮度，当小于设置最小值，则调整为最大亮度
4、通过DS18B20检测温度值
5、通过DS1302获取时间，可通过按键修正时间
6、通过按键可设置各阈值，手动调节灯亮度、切换模式
7、通过LCD1602显示屏显示测量值
资料预览
实物图：
总体实物资料：
原理图：

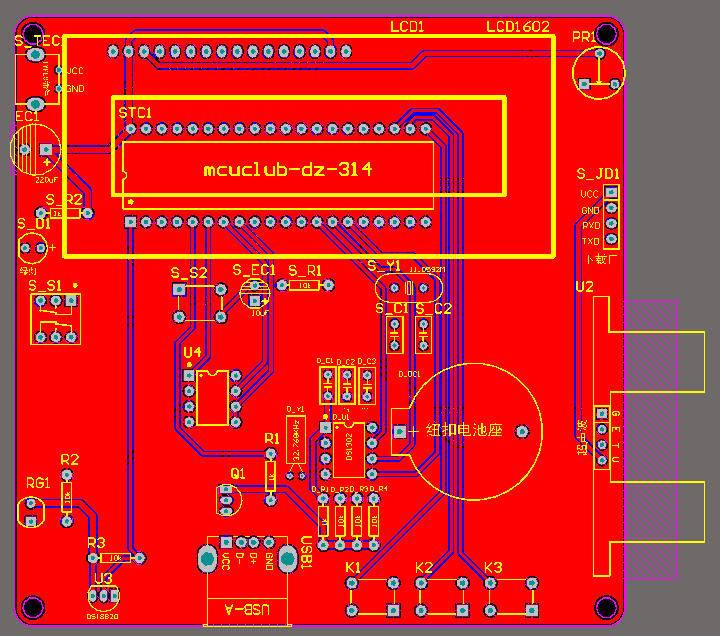

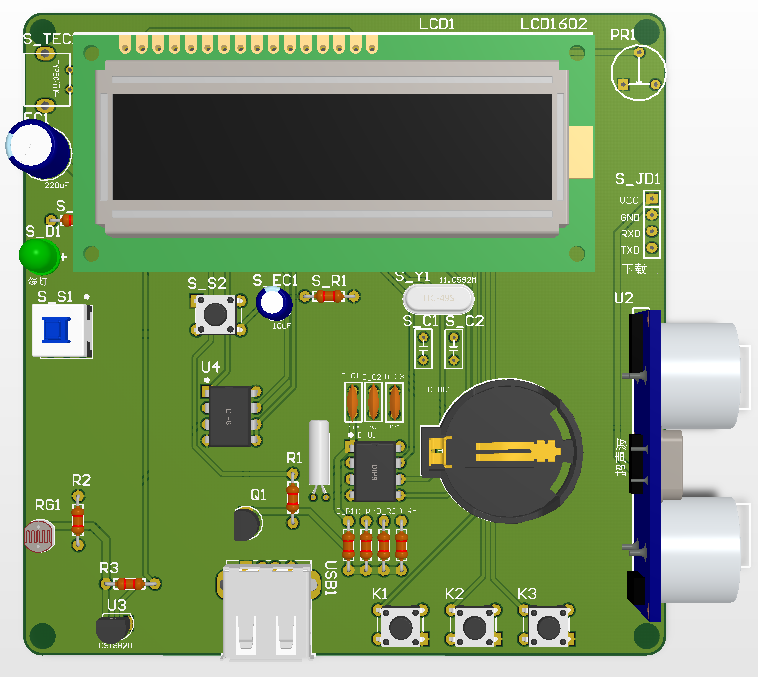

PCB：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是时钟模块，通过该模块获取当前的时间；第二部分是温度检测模块，通过该模块获取当前的温度值；第三部分是超声波检测模块，当距离值小于设置最大值，则证明有人在台灯前；第四部分是光照强度检测模块，通过该模块获取当前检测的光照强度；第五部分是按键模块，通过该模块设置各阈值，手动调节灯亮度、切换模式；第六部分是供电模块，通过该模块给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是照明部分，有人在台灯前，此时如果光照小于设置最大值，则打开灯光，在最大值和最小值之间，根据光照值自动调节光亮度，当小于设置最小值，则调整为最大亮度。具体系统框图如图3.1所示。
硬件清单：
