项目编号：mcuclub-dz-316
设计简介：
项目名：宠物喂食器
项目编号：mcuclub-dz-316
单片机类型：STC89C52
具体功能：
1、通过DS1302获取时间
2、通过AT24C02存储设定的投喂时间
3、通过按键可修正实时时间、添加或删除投喂时间、查看投喂时间
4、当投喂时间到达时，通过触发型语音模块播报录入的声音（通过一个按键启动录入声音），并开启两个继电器（喂食、喂水）
5、通过LCD1602显示屏显示数据
6、通过蓝牙模块手机端可分别控制两个继电器及语音播报
资料预览
实物图：
总体实物资料：

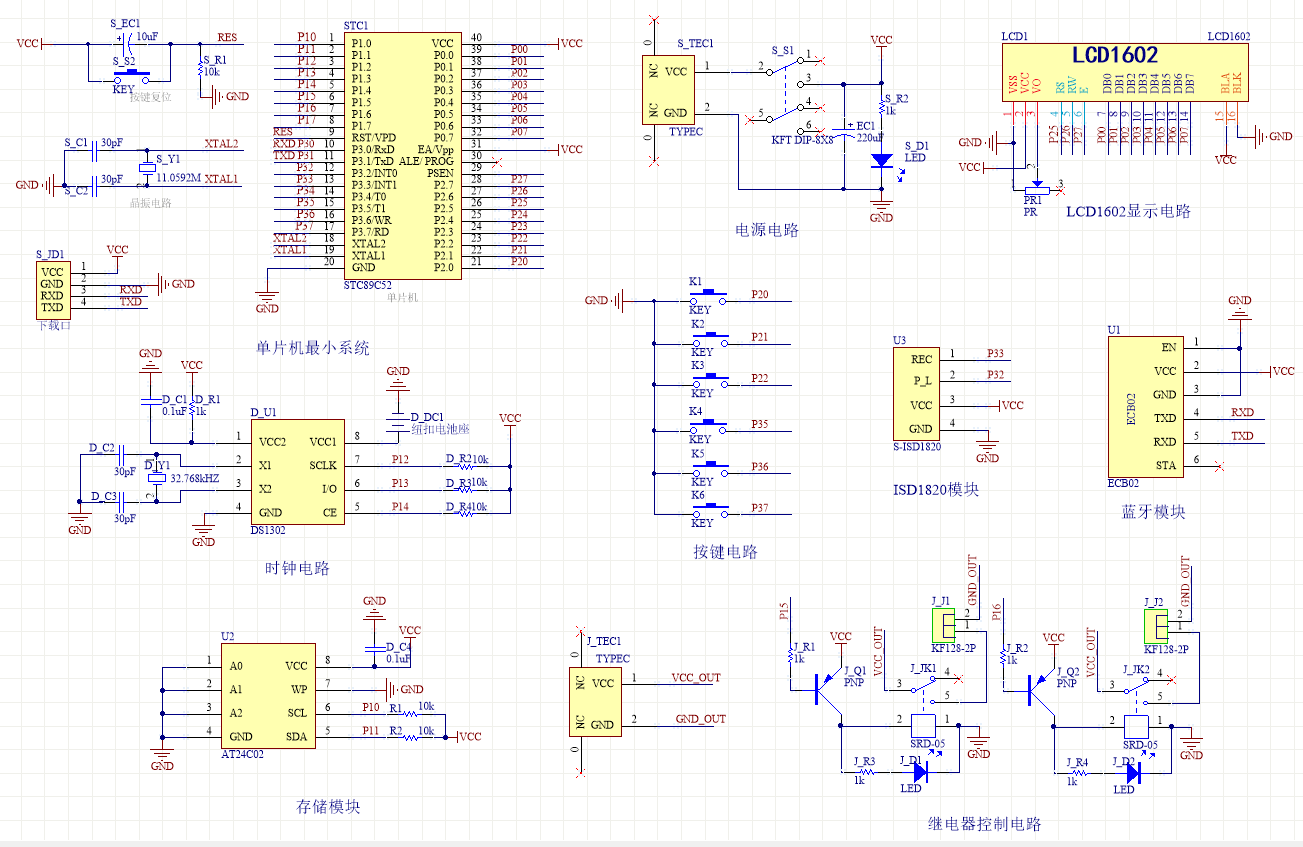

原理图：

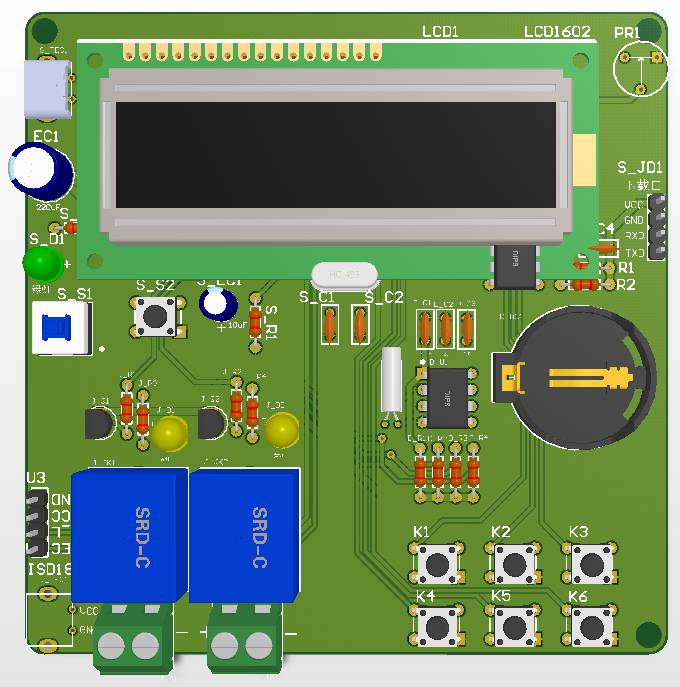

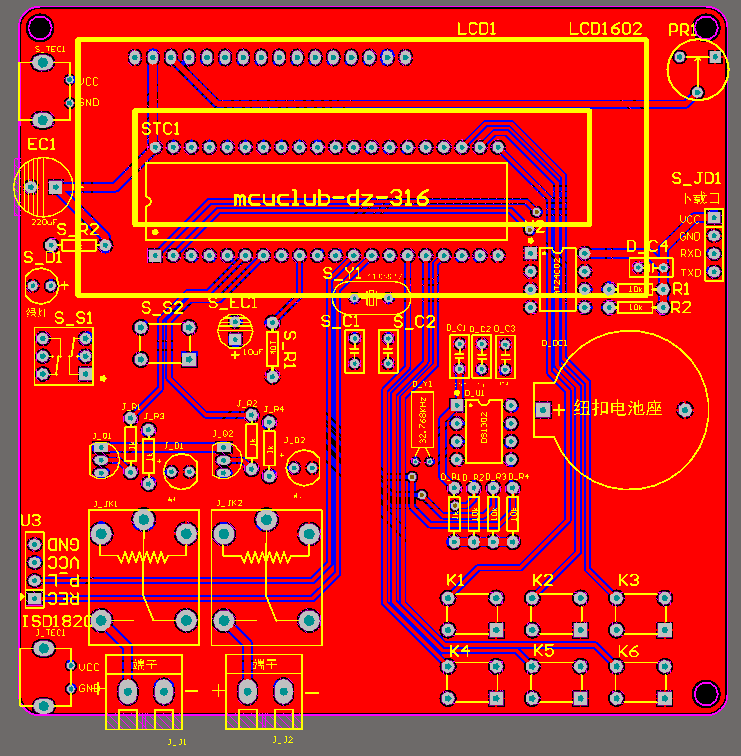

PCB：

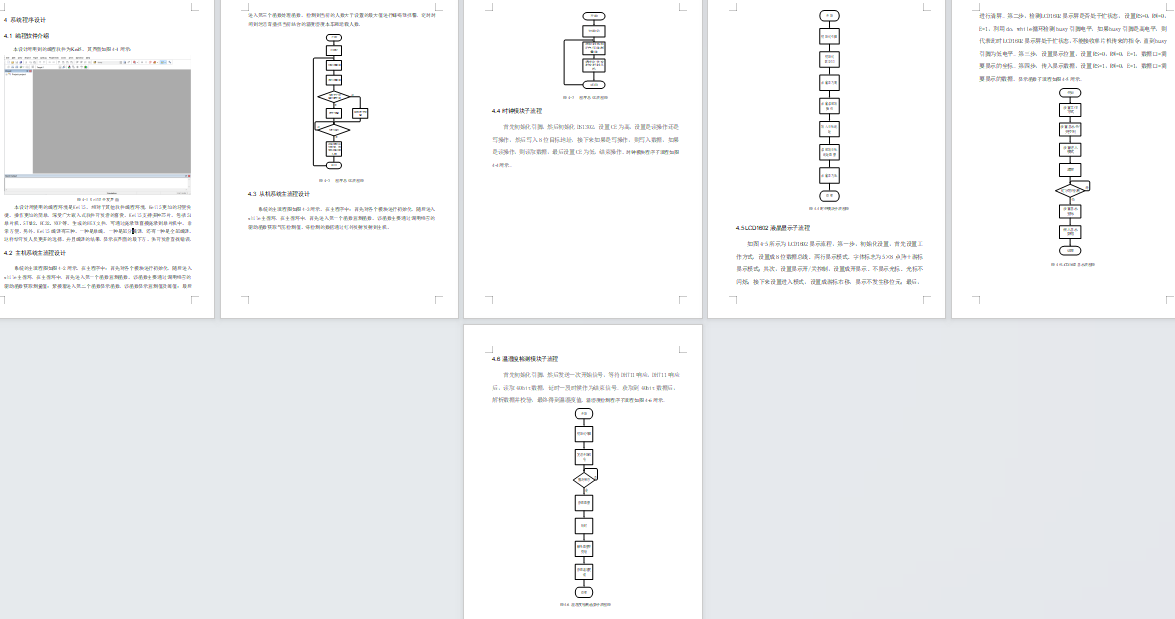

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是录音检测模块，通过该模块提前录入声音；第二部分是时钟模块，通过该模块获取当前的时间；第三部分是按键模块，通过该模块可修正实时时间、添加或删除投喂时间、查看投喂时间等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过两个继电器分别控制喂食和喂水；第三部分是存储模块，存储设定的投喂时间。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，通过蓝牙模块手机端可分别控制两个继电器及语音播报。具体系统框图如图3.1所示。
硬件清单：
