项目编号：mcuclub-dz-318
设计简介：
项目名：鞋柜
项目编号：mcuclub-dz-318
单片机类型：STC89C52
具体功能：
1、通过DHT11检测鞋柜温湿度，当温度低于设置值，进行加热，当湿度高于设置值，进行加热和通风；
2、通过MQ-131检测臭氧浓度，当臭氧浓度值大于设置最大值，进行臭氧消毒
3、通过MQ-135检测鞋柜内氨气，过高时启动紫外线杀菌
4、通过霍尔传感器检鞋柜门状态，关闭时，自动打开消毒灯，打开时，消毒灯关闭
5、通过光敏电阻检测光照值，当光照值低于设置最小值且鞋柜门打开，则LED照明灯自动打开
6、通过MQ-2检测烟雾值，当烟雾值大于设置最大值，进行蜂鸣器报警
7、通过按键设置各阈值
8、通过LCD1602显示屏显示测量值
资料预览

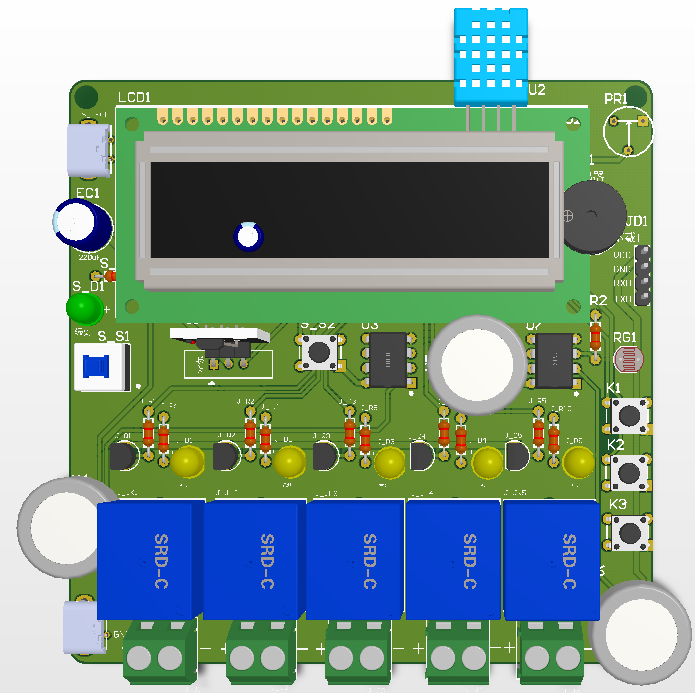

实物图：
总体实物资料：

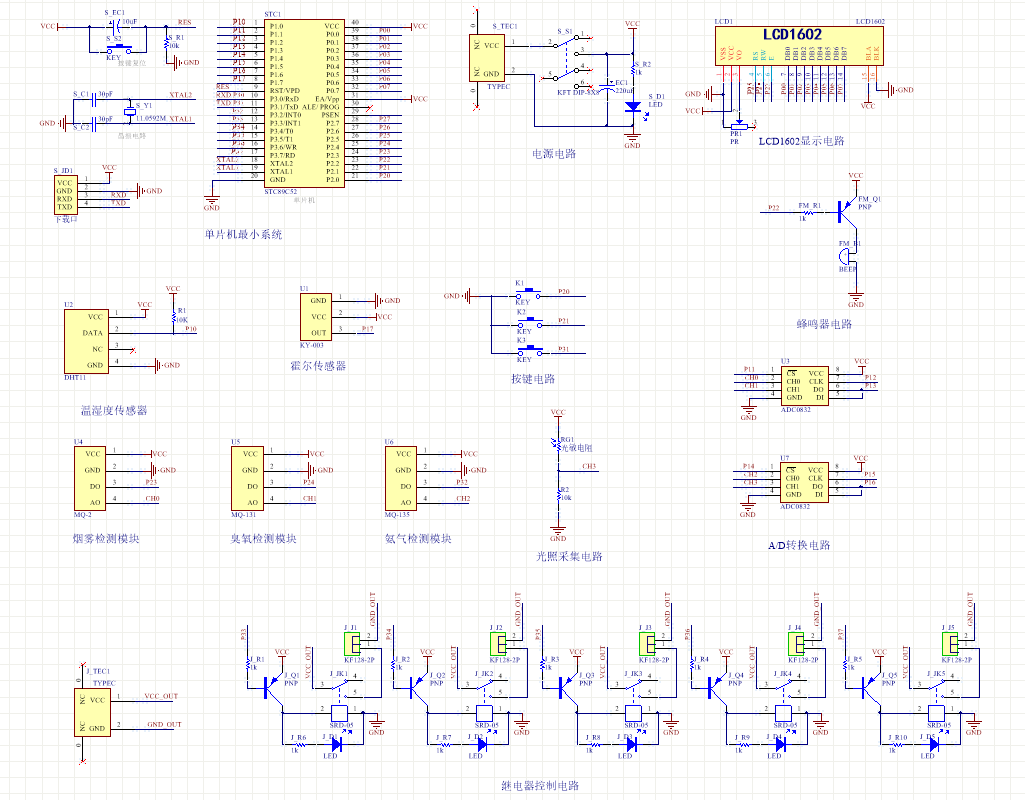

原理图：

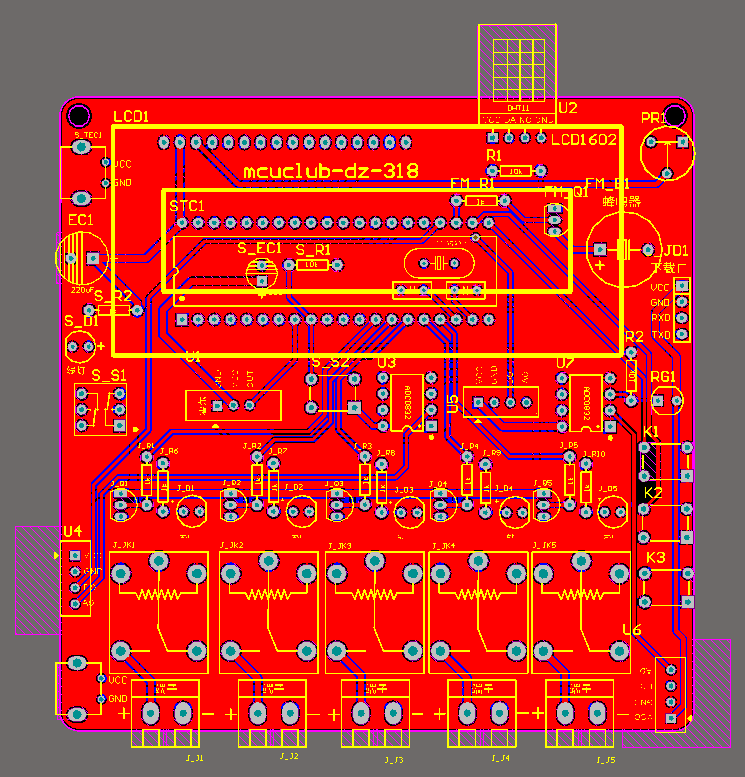

PCB：

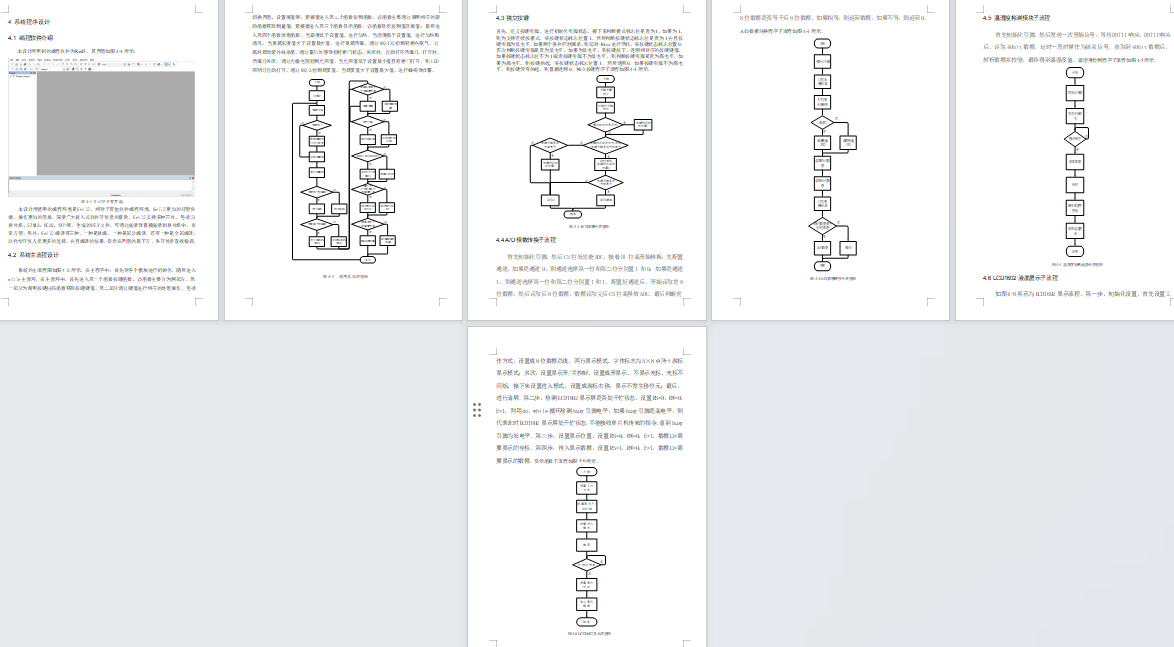

软件设计流程：

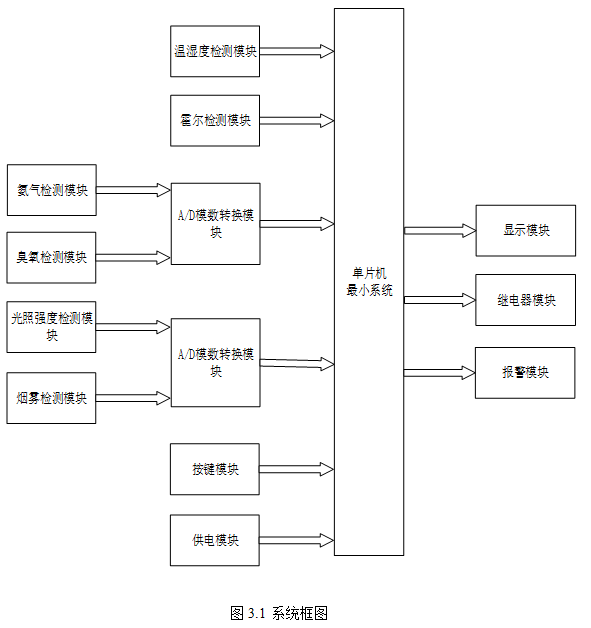

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由八部分组成，第一部分是温湿度检测模块，通过该模块检测当前鞋柜内的温湿度；第二部分是霍尔传感器模块，通过霍尔传感器检鞋柜门状态，关闭时，自动打开消毒灯，打开时，消毒灯关闭；第三部分是氨气检测模块，通过该模块检测当前鞋柜中的氨气浓度；第四部分是光照检测按键模块，通过该模块可以检测当的光照强度；第五部分是烟雾检测模块，通过该模块检测当前鞋柜内的烟雾浓度；第六部分是按键模块，通过该模块切换界面、设置阈值等；第七部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过五个继电器分别控制加热、通风、消毒、照明、臭氧；第三部分是声光报警模块，当烟雾值大于设置最大值，进行蜂鸣器报警。具体系统框图如图3.1所示。

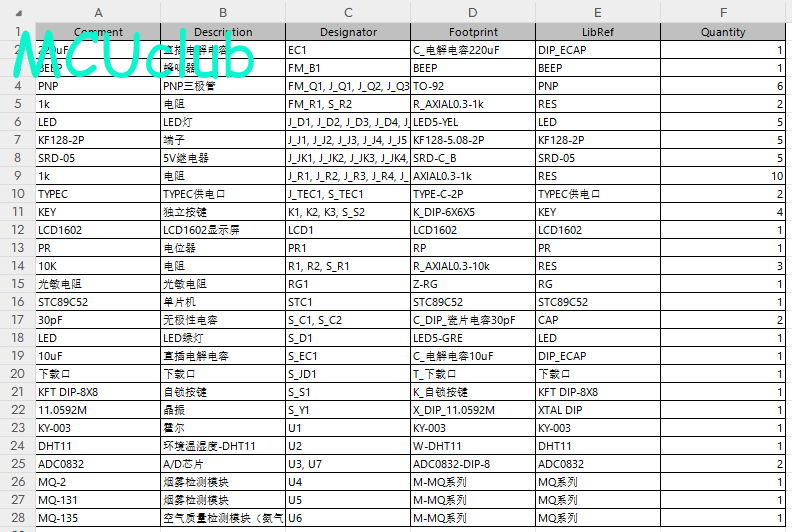

硬件清单：
