项目编号：mcuclub-dz-321
设计简介：
项目名：指纹密码锁（实物）
项目编号：mcuclub-dz-321
单片机类型：STM32F103C8T6
具体功能：
1、通过4*4的矩阵键盘中的0-9为数字键，*为删除键，#为确定键，A为添加指纹，B为删除指纹，C为一键还原密码键，D为重置密码键
2、重置密码过程：管理员密码–>旧密码–>新密码–>再次新密码；
3、一键还原：输入管理员密码，直接还原密码123456；
4、添加指纹：输入管理员密码，再添加指纹；
5、删除指纹：输入管理员密码，再删除指纹；
6、通过AT24C02存储密码，实现掉电保存密码
7、当输入密码或指纹总错误次数大于等于3次，进行锁定键盘及指纹模块1分钟，在此期间，每按一次按键都会蜂鸣器报警；(手机端可以恢复)
8、通过继电器控制门磁锁，模拟开门和关门；
9、通过显示屏显示输入的密码（*号表示，防止被偷看），另外，还有虚位密码(输入密码可以前后加入扰乱码，只要包含正确密码即可)；
10、通过WIFI模块，可以手机端远程开锁
11、通过人体热释电感应模块，当人靠近时，显示屏亮
资料预览
实物图：
总体实物资料：

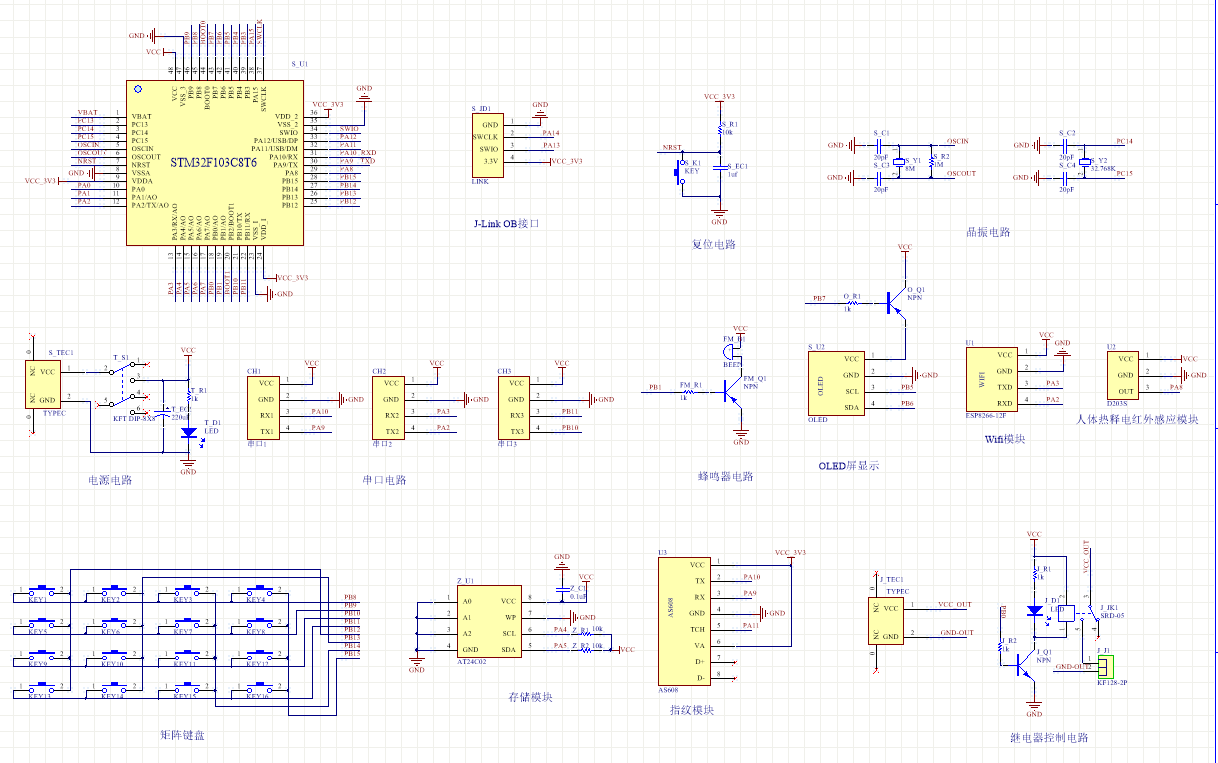

原理图：

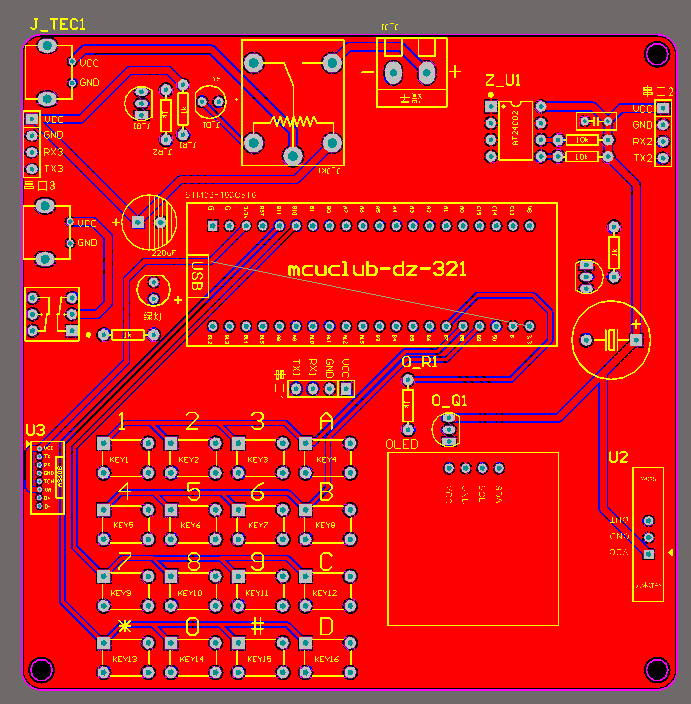

PCB：

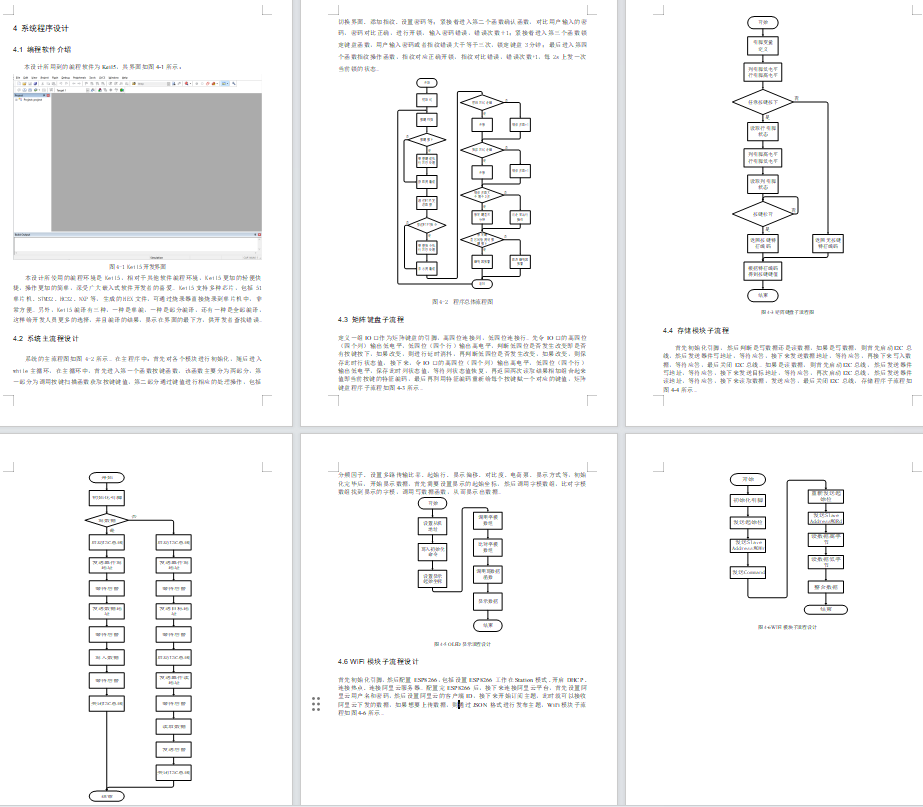

软件设计流程：

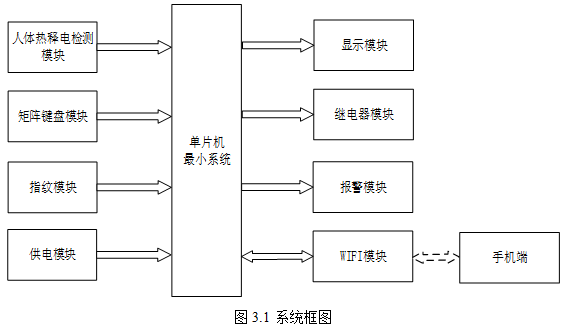

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是人体热释电检测模块，通过该模块检测当前环境是否有人能；第二部分是矩阵键盘模块，通过该模块可以输入密码、录入指纹等操作；第三部分是指纹模块，通过该模块进行指纹开始；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是显示模块，通过该模块可以当前开锁的过程及其检测当前锁状态；第二部分是继电器模块，通过继电器控制锁的开关；第三部分是报警模块，密码或者指纹输入错误次数大于等于三次，锁定键盘一分钟。除此之外，WiFi模块既作为输入又作为输出，WiFi模块和手机进行连接，将当前锁的开关状态传输到手机端，也可以手机端下方指令控制锁的开关。具体系统框图如图3.1所示。

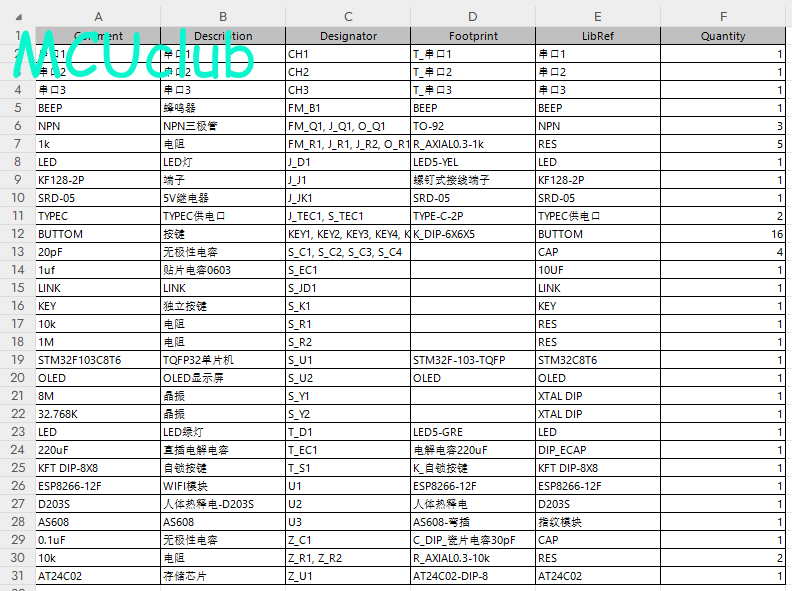

硬件清单：
