设计简介：
项目名：门禁（实物）
项目编号：mcuclub-dz-331
单片机类型：STC89C52
具体功能：
1、通过RFID进行刷卡进入（两张卡，一张录入ID，一张没有录入），刷有效卡时，门禁打开，刷无效卡是，蜂鸣器报警2s
2、通过DS18B20测量温度，当温度大于设置最大值（初始60），进行蜂鸣器报警，并自动打开门禁
3、通过MQ-2配合ADC0832测量烟雾值，当烟雾值大于设置最大值，进行蜂鸣器报警，并自动打开门禁
4、可通过按键设置各阈值
5、通过CD1602显示屏显示卡是否有效、温度值、烟雾值
资料预览

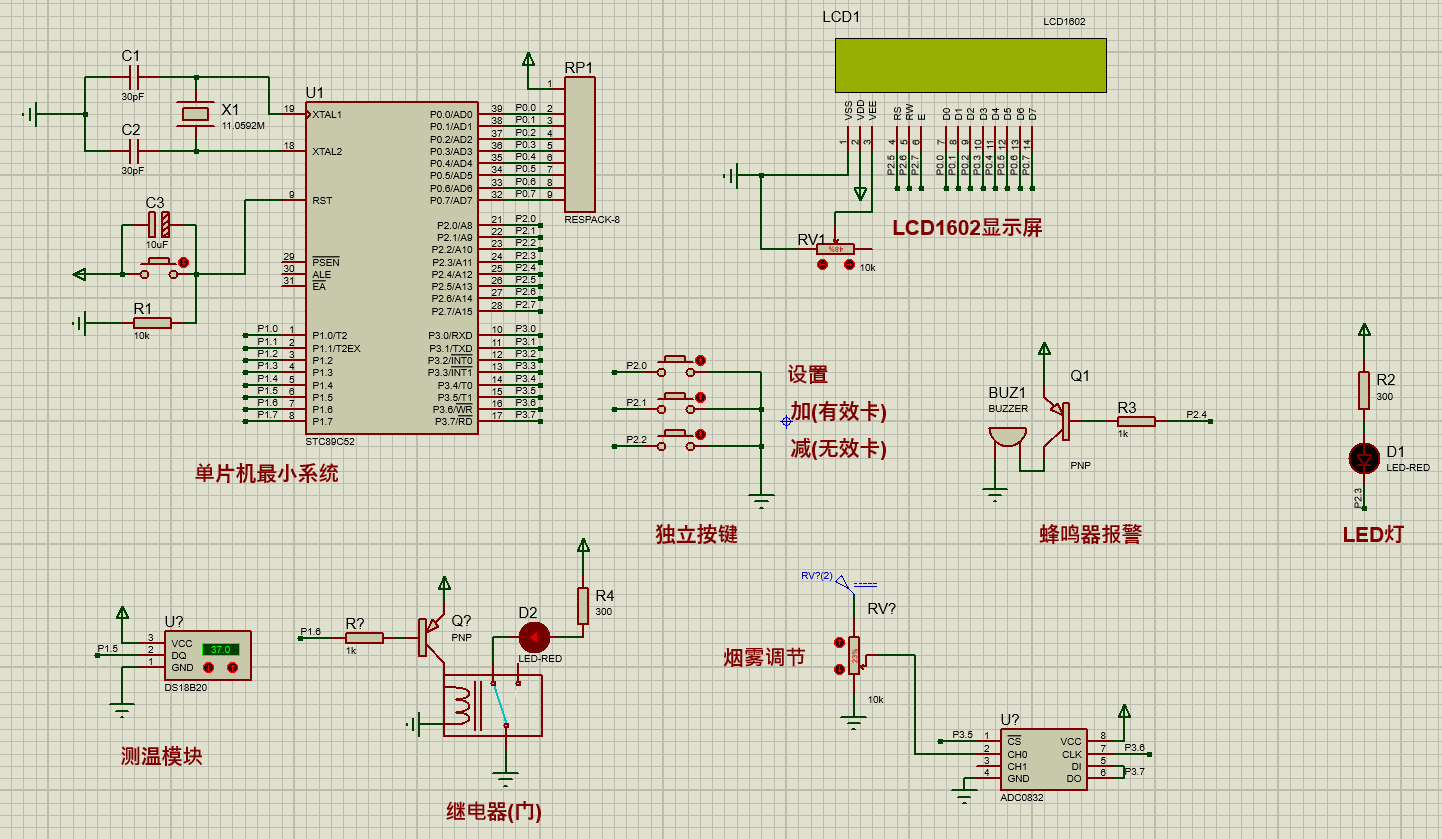

仿真图：
总体仿真资料：

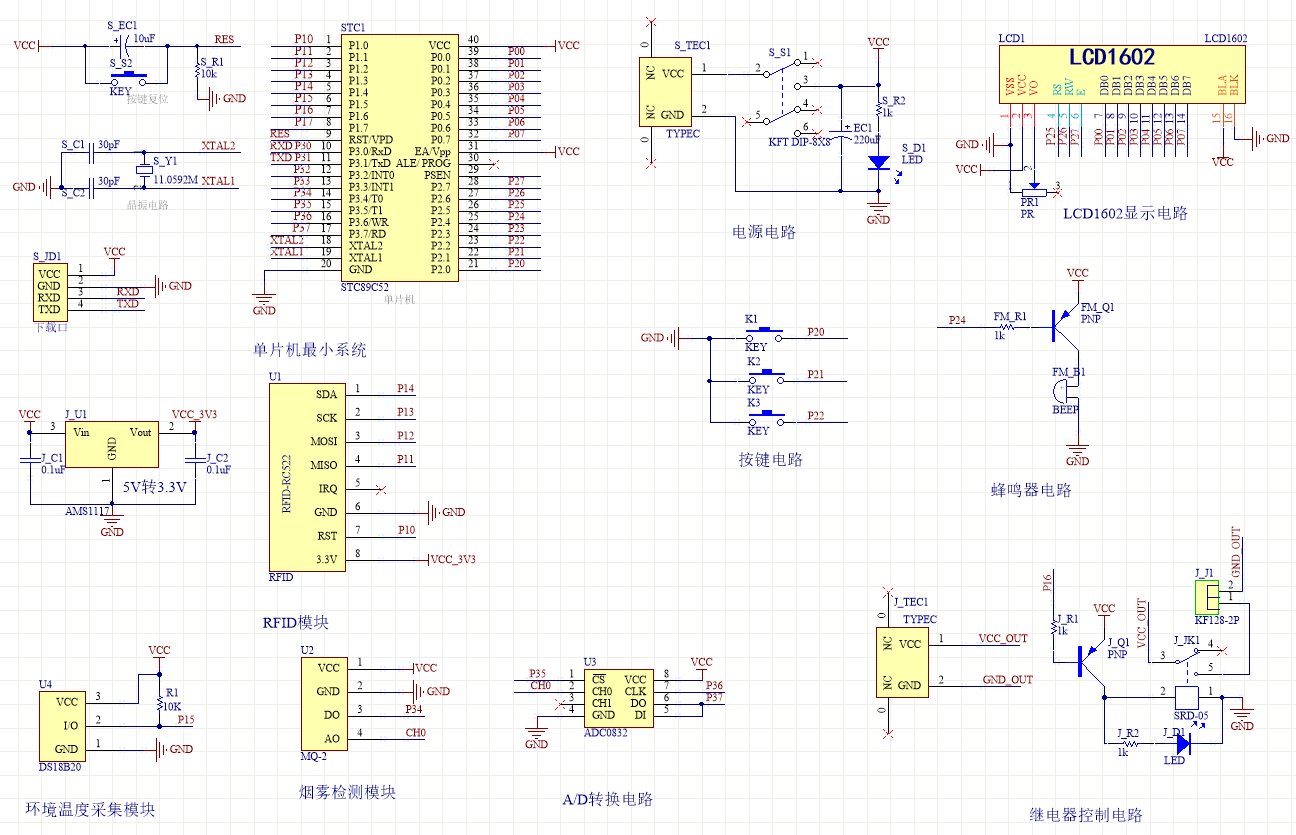

原理图：

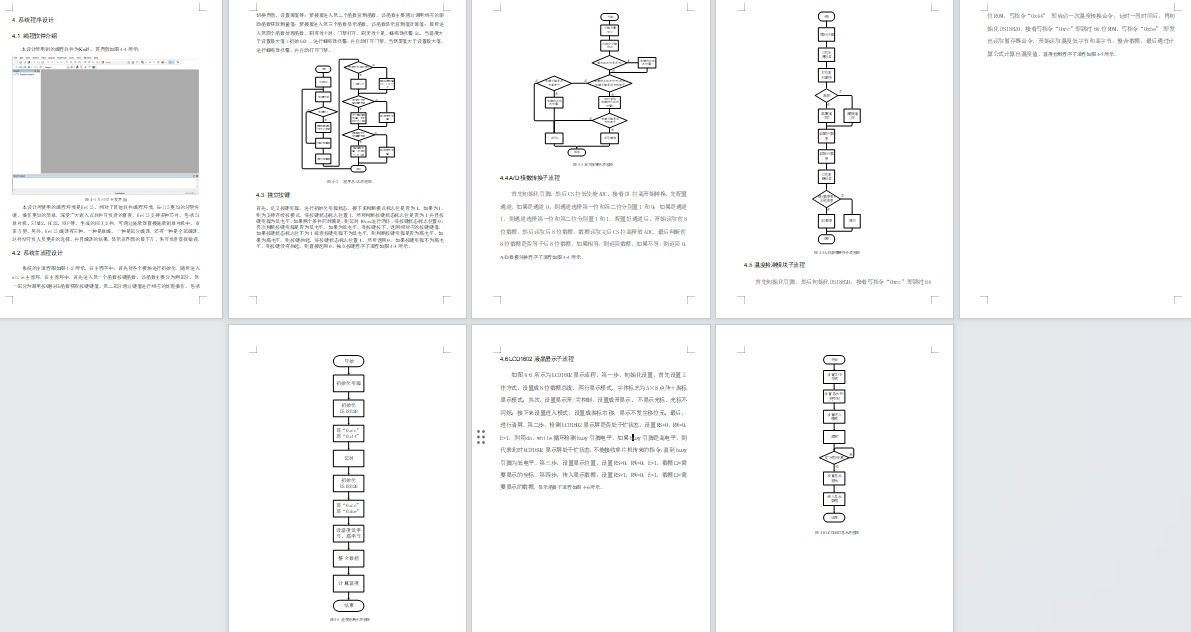

软件设计流程：

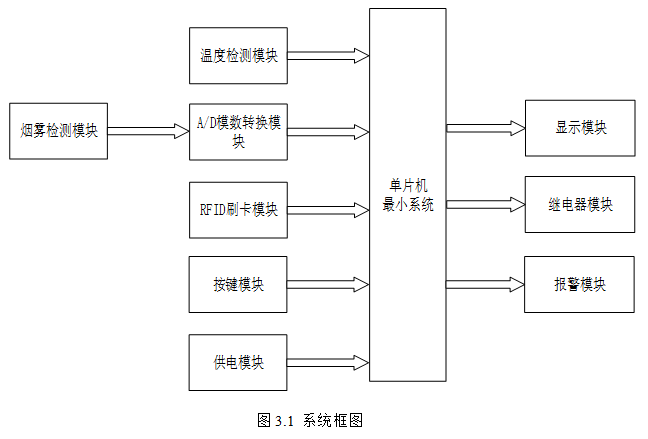

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是温度检测模块，通过该模块检测当前环境的温度；第二部分是烟雾检测模块，检测当前环境的烟雾浓度，将检测的数据通过A/D模数转换模块传输到单片机；第三部分是RFID刷卡模块，通过该模块按键模块进行门的开关控制；第四部分是按键模块，进行参数的设置；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过该模块控制门锁的开关；第三部分是蜂鸣器报警模块，刷无效卡是，蜂鸣器报警2s，当温度大于设置最大值（初始60），进行蜂鸣器报警，当烟雾值大于设置最大值，进行蜂鸣器报警。具体系统框图如图3.1所示。
硬件清单：
