项目编号：mcuclub-dz-335
设计简介：
项目名：水杯（实物）
项目编号：mcuclub-dz-335
单片机类型：STM32F103C8T6
具体功能：
1、通过防水式DS18B20测得水杯中水温，当温度高于最大值或低于最小值，则进行制冷或加热
2、通过水位检测模块检测水位值，当水位值为0时，不进行加热或制冷
3、通过舵机模拟开关杯盖，当加热或制冷时，如果想要打开杯盖，则语音提醒正在加热或制冷中，无法打开
4、通过按键设置各阈值、手动开关杯盖、手动加热或制冷
5、通过显示屏显示测量值
6、通过WIFI模块将测量数据发送到手机端，手机端可以设置阈值、控制开关杯盖、加热或制冷、设置间隔提醒喝水时间（时间到后，语音播报“喝水时间到”）
资料预览
实物图：
总体实物资料：
原理图：

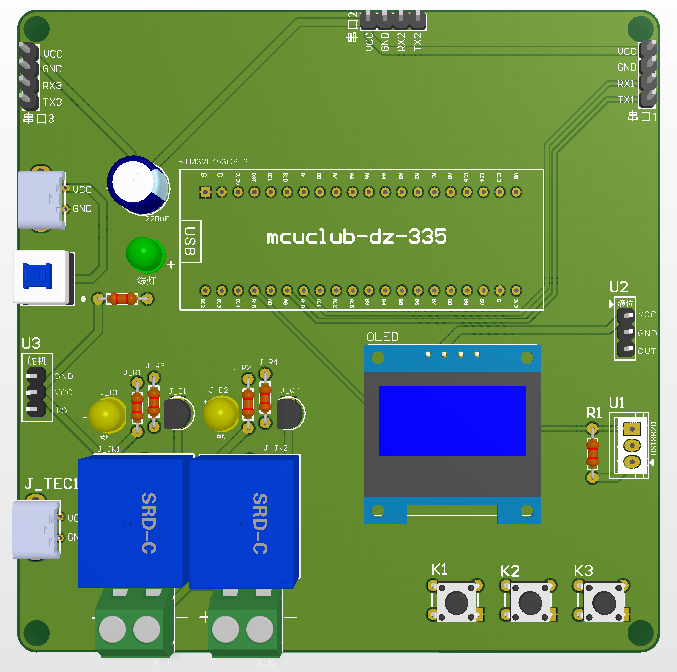

PCB：
软件设计流程：

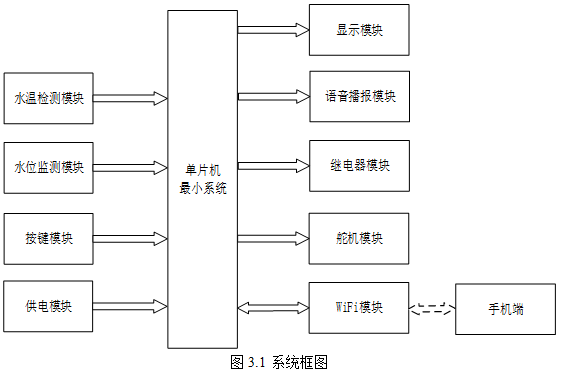

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是水温检测模块，通过该模块检测当前水杯中的水温；第二部分是水位监测模块，通过该模块监测当前的水位；第三部分是按键模块，通过该模块可以设置各阈值、手动开关杯盖、手动加热或制冷等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是语音播报模块，用户设置喝水时间到达时，语音播报“喝水时间到”；第三部分是继电器模块，通过两个继电器分别控制加热和制冷；第五部分是舵机模块，通过该模块控制杯盖的开关。除此之外，WiFi模块既作为输入又作为输出，WiFi模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

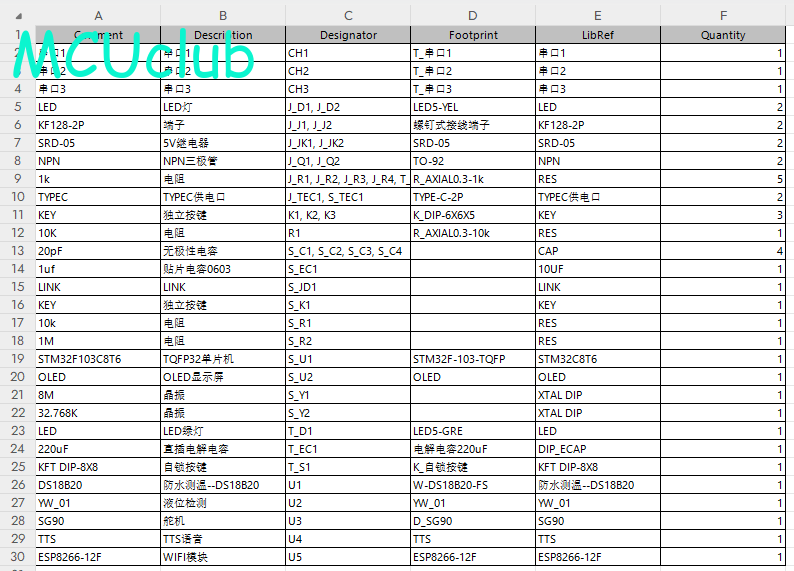

硬件清单：
