项目编号：mcuclub-dz-338
设计简介：
项目名：加湿器（实物）
项目编号：mcuclub-dz-338
单片机类型：STM32F103C8T6
具体功能：
1、通过DHT11测量湿度，当湿度小于设置最小值，进行加湿，直到加湿到设置最大值
2、通过超声波测量加湿器内水位，当水位低于设置最小值，进行声光报警，当水位为0时，加湿器不工作
3、通过按键可设置各阈值
4、通过OLED显示屏显示测量值
5、通过红外遥控器，可远程控制加湿器
6、通过WIFI模块，可手机端控制加湿器
资料预览
实物图：
总体实物资料：

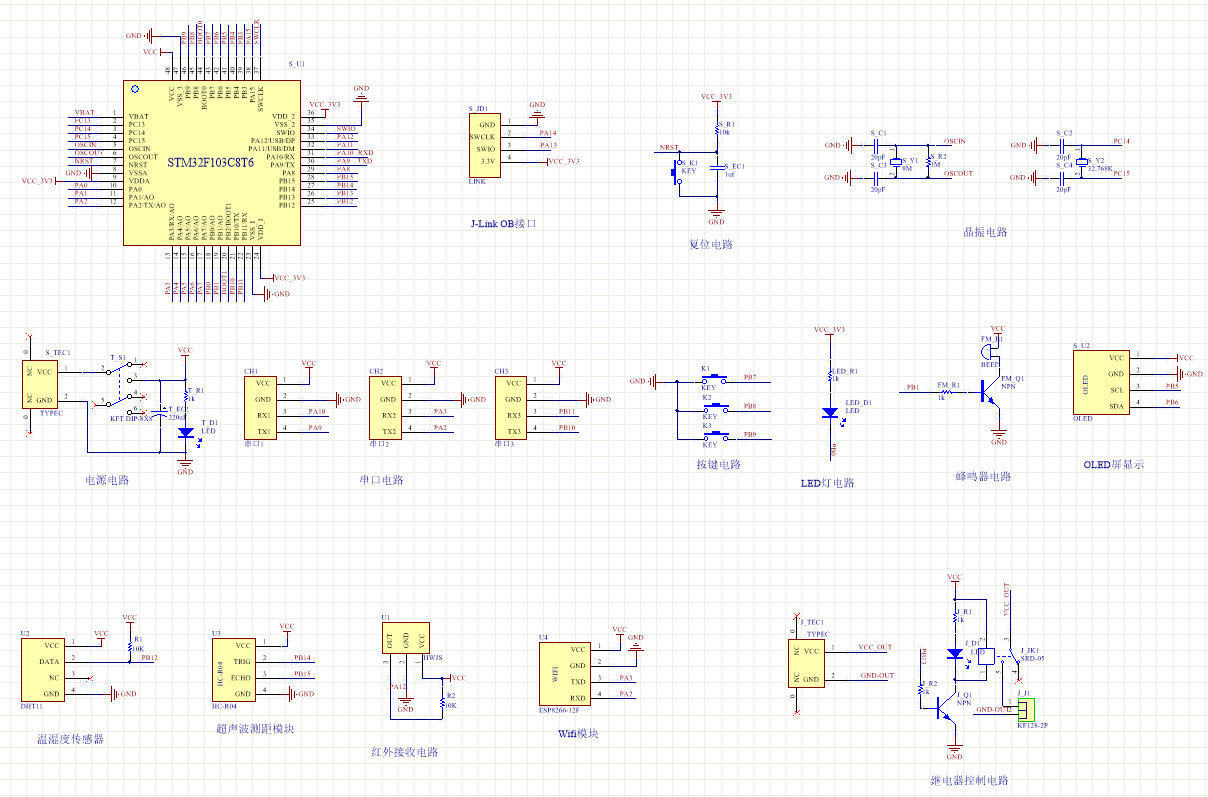

原理图：

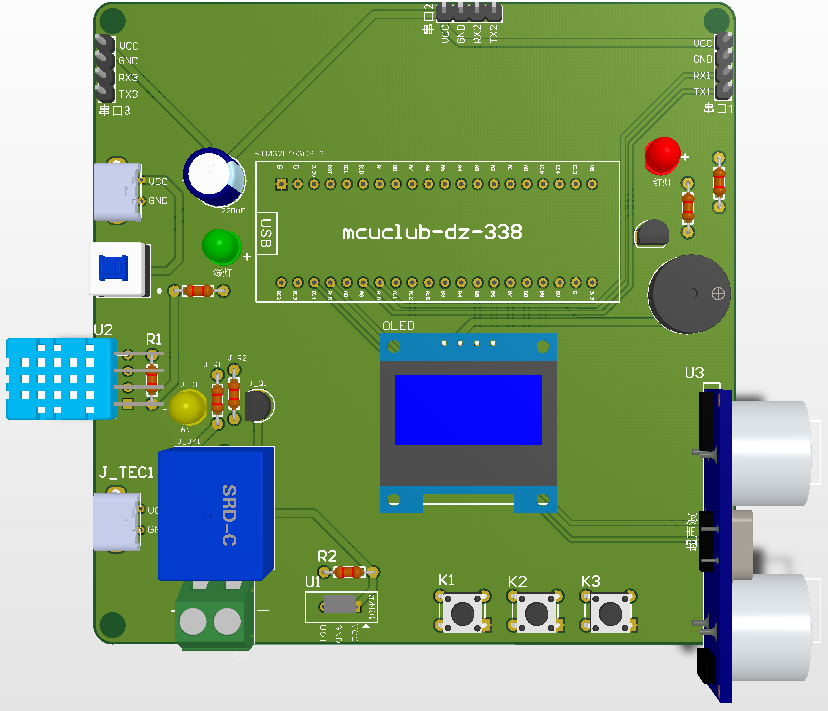

PCB：

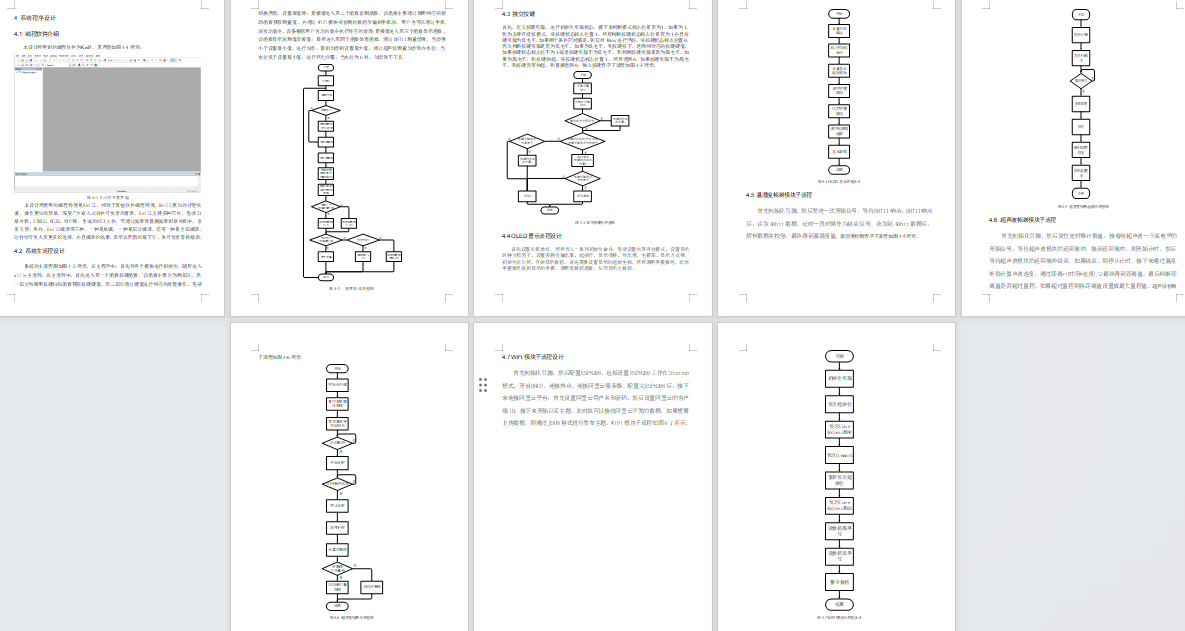

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是温湿度检测模块，通过该模块检测当前环境的温湿度；第二部分是超声波检测模块，通过该模块检测当前的水位；第三部分是红外接收模块，通过该模块控制加湿器的工作；第四部分和是按键模块，通过该模块可以切换界面、设置阈值等；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示检测值；第二部分是继电器模块，继电器控制加湿器的开关；第三部分是声光报警模块，当监测的湿度不在设置的范围之内进行，进行声光报警。除此之外，WiFi模块既作为输入又作为输出，WiFi模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

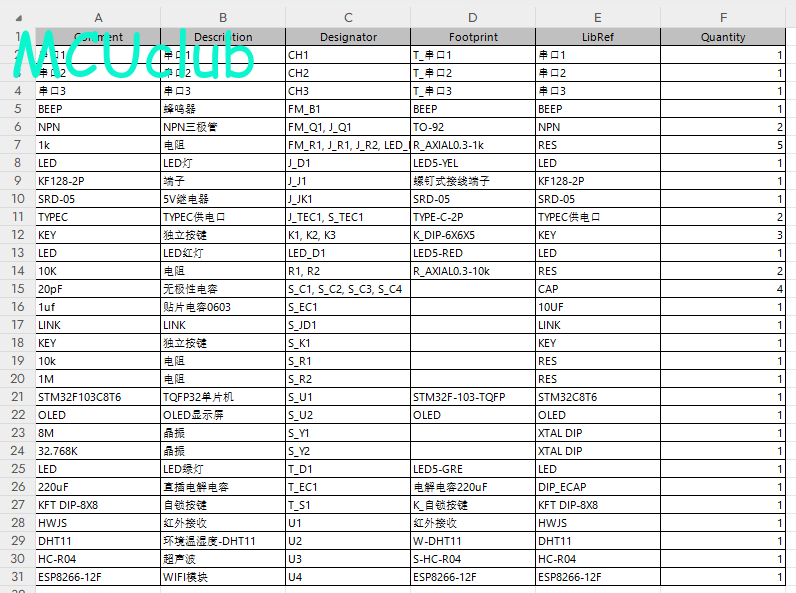

硬件清单：
