项目编号：mcuclub-dz-350
设计简介：
项目名：环境监测
项目编号：mcuclub-dz-350
单片机类型：STM32F103C8T6
具体功能：
从机功能：
1、通过DHT11检测温湿度
2、通过MQ-2检测烟雾值
3、通过火焰传感器检测是否发生明火
4、通过一个呼救按键可进行声光报警
5、通过zigbee将测量数据发送到从机端
主机功能：
1、通过zigbee获取从机端测量数据
2、通过按键设置各阈值，当测量值不在设置的阈值之间，进行声光报警
3、通过OLED显示数据
资料预览
实物图：

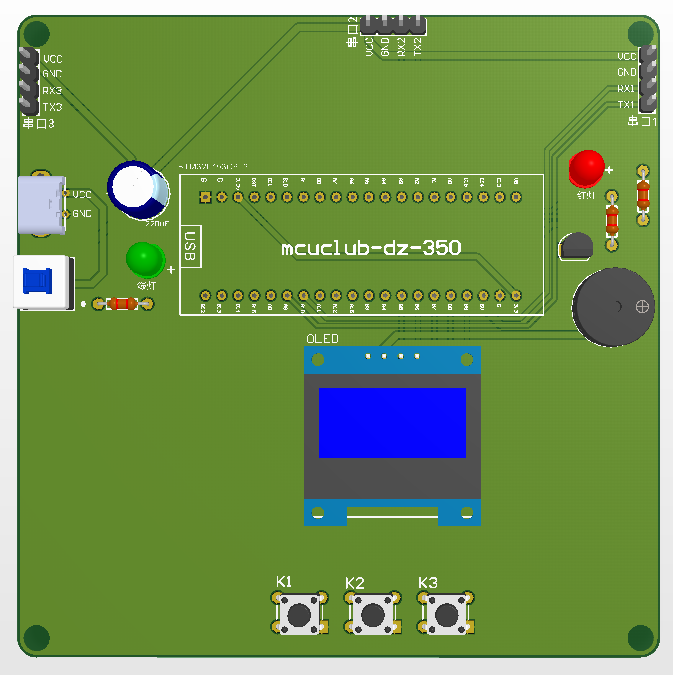

（主机）
（从机）
总体实物资料：
原理图：
(主机）
(从机）
PCB：
(主机）
(从机）
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，该设计可以分为主机和从机，主机和从机主要可以分为三部分其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。
从机的输入包括输入由三部分组成，第一部分是温度检测模块，通过该模块检测当前环境的温湿度；第二部分是烟雾监测模块，监测当前环境的烟雾浓度；第三部分时火焰监测模块，通过该模块监测当前环境是否存在火焰；第四部分是按键模块，按键按下进行呼叫；第五部分是供电模块，通过该模块可给整个系统进行供电。输出是声光报警模块，呼叫按键按下进行声光报警。此外zigbee模块，将从机监测的数据传输到主机。
主机的输入包括两个部分，第一部分是按键模块，通过按键进行参数阈值的设置；第二部分是供电模块，给整个系统进行供电；输入通过两个个模块组成，第一部分是包括模块，监测到当前的参数不在设置的范围之内进行报警，第二部分是显示模块，将监测的数据传输到显示屏进行显示，具体系统框图如图3.1所示。
硬件清单：
(主机）
(从机）
