项目编号：mcuclub-dz-356
设计简介：
项目名：智能窗户窗帘（实物）
项目编号：mcuclub-dz-356
单片机类型：STM32F103C8T6
具体功能：
1、通过DHT11检测温湿度，当温度大于设置最大值或湿度大于设置最大值，进行开窗；当温度小于设置最小值或湿度小于设置最小值，进行关窗；温湿度处于上下值之间，保持原先状态（优先级最低（温度优先级高于湿度优先级））
2、通过雨水检测模块检测雨量值，当雨量值大于设置最大值，进行关窗（优先级次之）
3、通过风速检测模块检测风速值，当风速值大于设置最大值，进行关窗（优先级次之）
4、通过人体热释电感应模块检测窗外是否有人，如果有人，进行关窗，并蜂鸣器报警（优先级次之）
5、通过MQ-2检测烟雾值，当烟雾值大于设置最大值，进行开窗及打开窗帘，并蜂鸣器报警（优先级最高）
6、通过光敏电阻检测关照值，当光照值低于设置最小值，关闭窗帘，大于设置最大值，打开窗帘；在两者之间，保持原先状态
7、通过按键可设置各阈值
8、通过OLED显示测量数据
9、通过WIFI模块可将数据发送到手机端，手机端可远程控制窗户、窗帘、模式切换
资料预览
实物图：
总体实物资料：

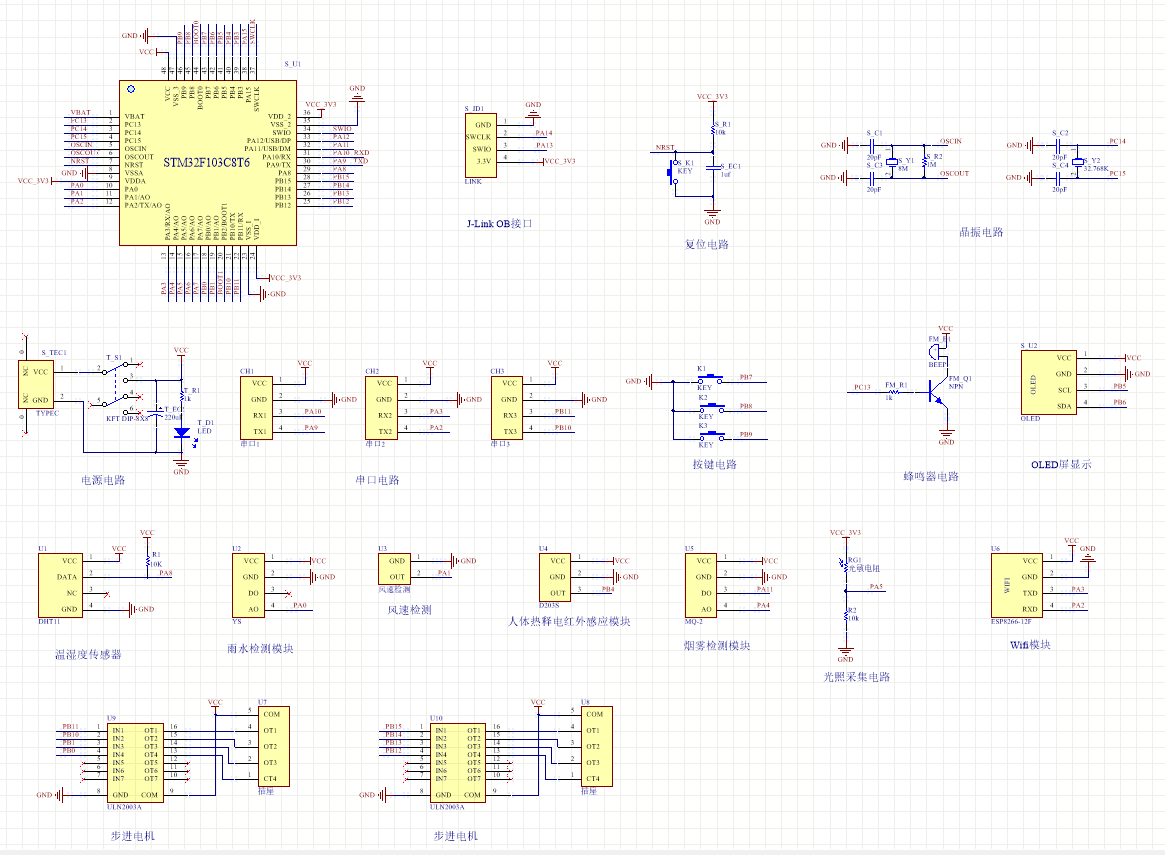

原理图：
PCB：

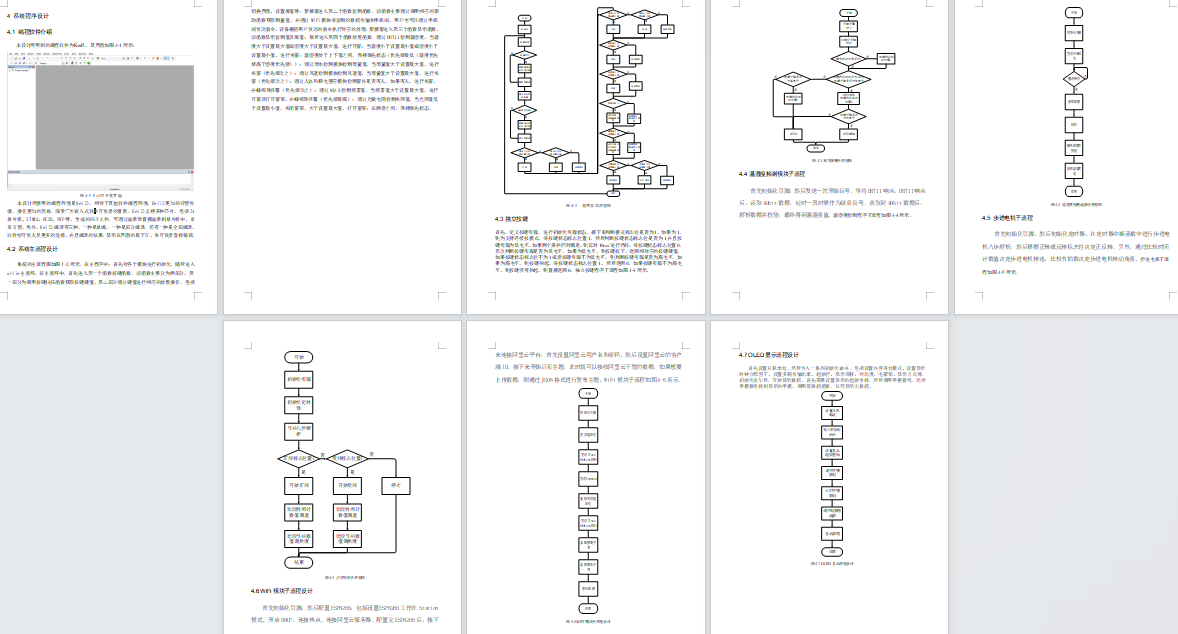

软件设计流程：

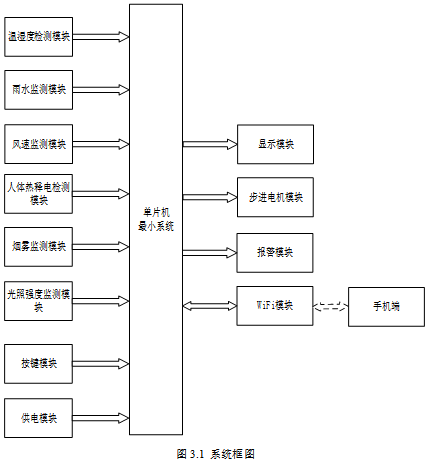

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计智能窗户的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由八部分组成，第一部分是温湿度检测模块，通过该模块检测当前环境的温湿度；第二部分是雨水监测模块，通过该模块监测当前是否下雨；第三部分是风速监测模块，通过该模块监测当前的风速；第四部分是人体热释电监测模块，通过人体热释电感应模块检测窗外是否有人，如果有人，进行关窗，并蜂鸣器报警（优先级次之）；第五部分是烟雾监测模块，通过该模块监测当前环境的烟雾浓度；第六部分是光照强度监测模块，通过该模块监测当前的光照强度；第其部分是按键模块，通过该模块可以切换界面、设置阈值等；第八部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是步进电机模块，通过该模块控制窗户的开关；第三部分是声光报警模块，当监测值不在设置的阈值内时进行声光报警。除此之外，WiFi模块既作为输入又作为输出，WiFi模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。
硬件清单：
