设计简介：
项目名：火灾检测
项目编号：mcuclub-dz-359
单片机类型：STC89C52
具体功能：
1、通过火焰传感器检测是否发生明火，如果发生，声光报警
2、通过MQ-2配合ADC0832检测烟雾浓度，如果烟雾值大于设置的最大值，声光报警
3、通过DS18B20检测温度值，如果温度值大于设置的最大值，声光报警
4、通过按键可以设置各阈值、手动控制水泵、风扇、切换模式
5、通过了lcd1602显示屏显示数据
资料预览

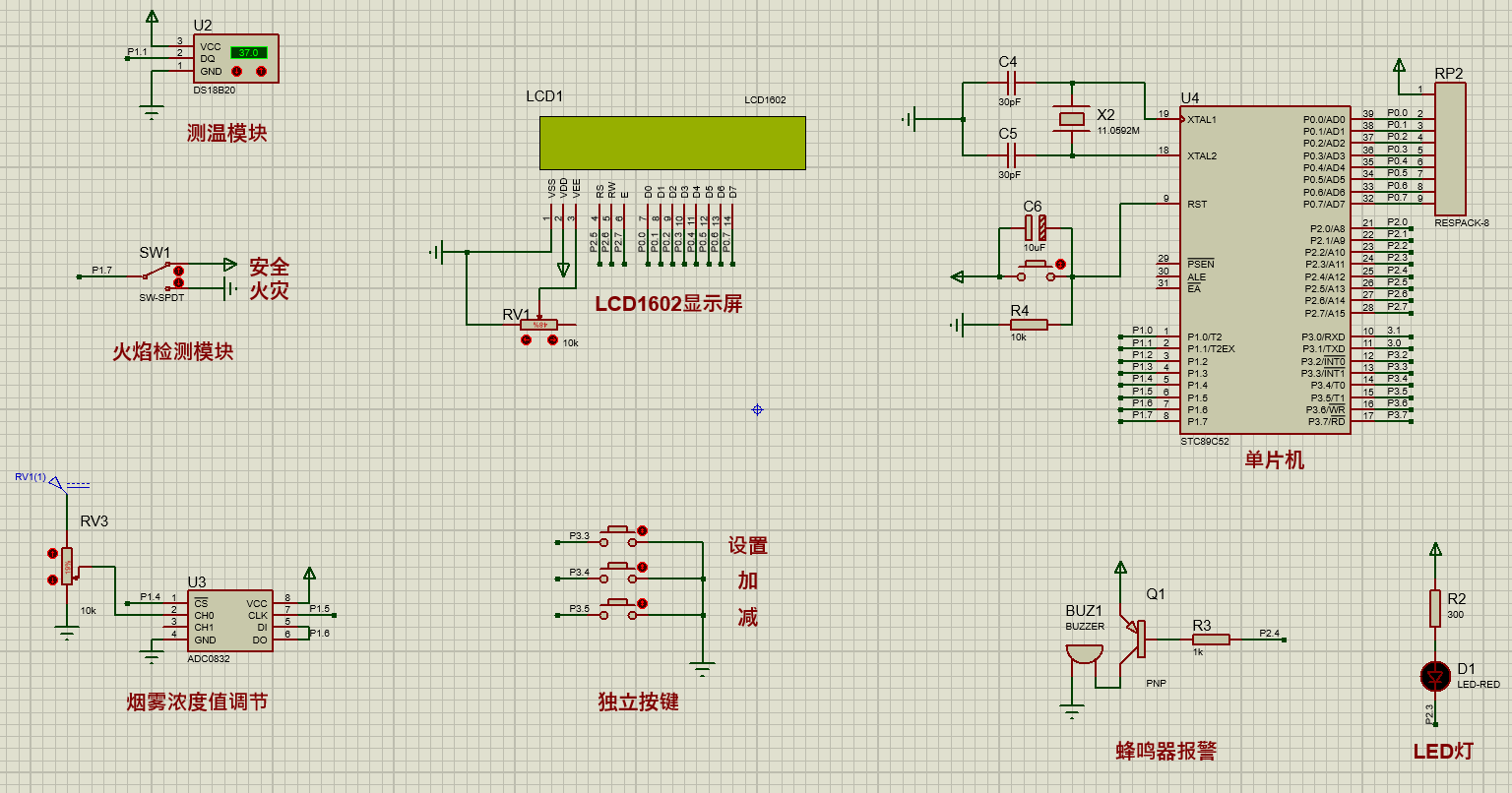

仿真图：
总体仿真资料：
原理图：

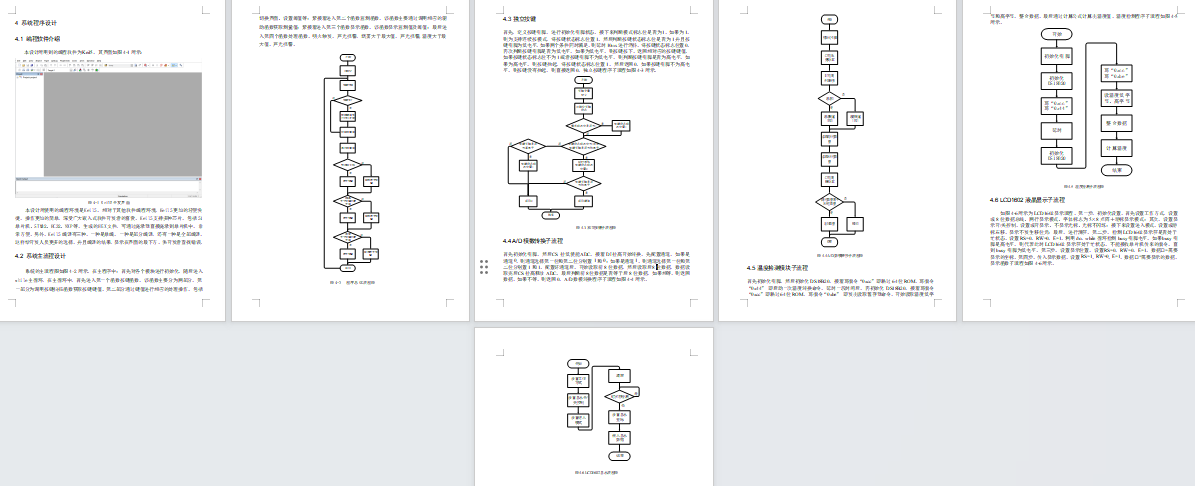

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是火焰检测模块，通过该模块检测当前环境是否发生火灾；第二部分是温度检测模块，通过该模块检测当前环境的温度；第三部分是烟雾检测模块，通过该模块检测当前的烟雾浓度；第四部分是按键模块，通过该模块可以切换界面、设两个部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是声光报警模块，当监测值不在设置的阈值内时进行声光报警。具体系统框图如图3.1所示。
硬件清单：
