项目编号：mcuclub-dz-364
设计简介：
项目名：台灯
项目编号：mcuclub-dz-364
单片机：STM32F103C8T6
功能简介：
1、通过人体红外传感器检测台灯周围是否有人，存在则控制灯的开关
2、通过光照传感器检测光照强度，当光照值大于设置最大值，台灯熄灭；当光照值小于设置最大值，且有人时，台灯低亮度；当光照值低于设置最小值，且有人时，台灯高亮度。
3、通过RTC获取时间，可按键修正时间
4、通过按键可设置开灯时间，显示从0开始到计时时间，当到达计时时间蜂鸣器提醒2s
5、通过按键可设置光照最大最小值、自动控制灯亮度、切换模式
6、通过OLED显示器显示数据
7、通过蓝牙可将数据发送到手机端，手机可调节亮度、切换模式。
资料预览
实物图：
总体实物资料：
原理图：

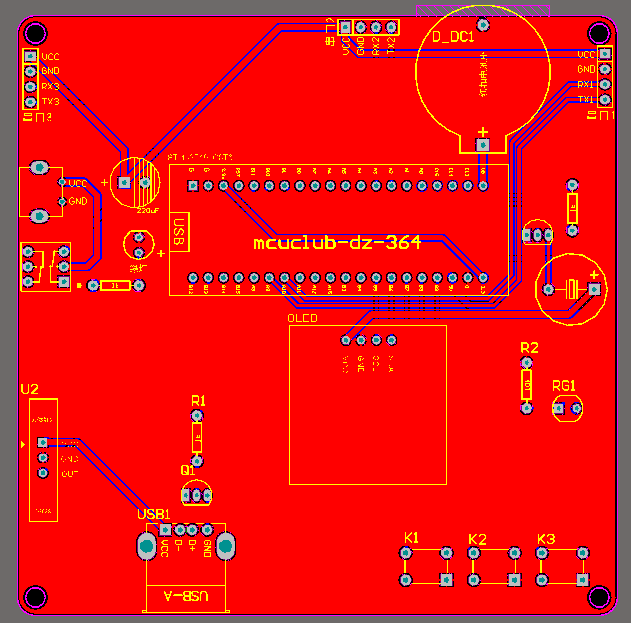

PCB：

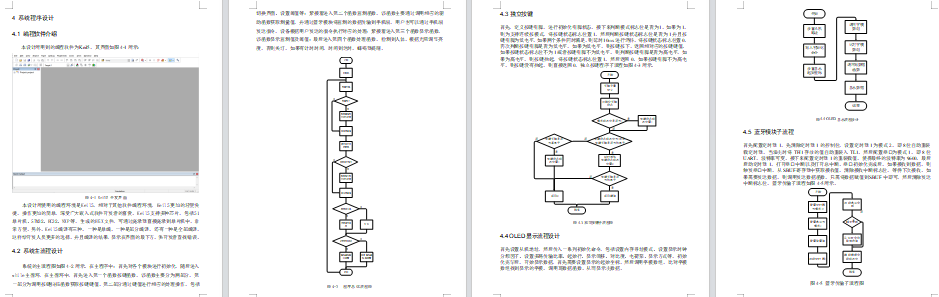

软件设计流程：

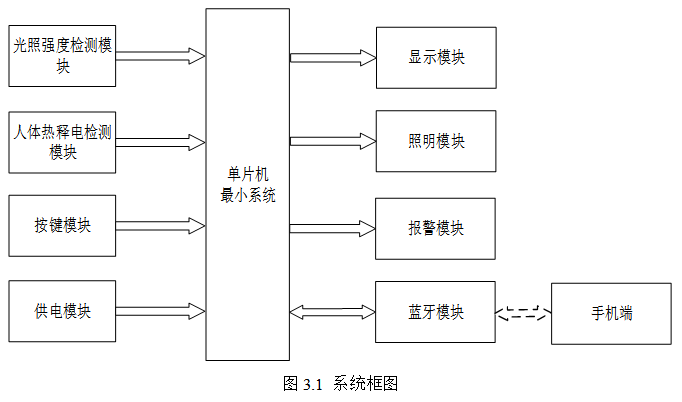

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是光照强度检测模块，通过该模块检测当前环境的光照强度；第二部分是人体热释电检测模块，通过该模块检测当前环境是否有人；第三部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是照明模块；第三部分是报警模块，通过按键可设置开灯时间，显示从0开始到计时时间，当到达计时时间蜂鸣器提醒2s。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，手机可调节亮度、切换模式。具体系统框图如图3.1所示。

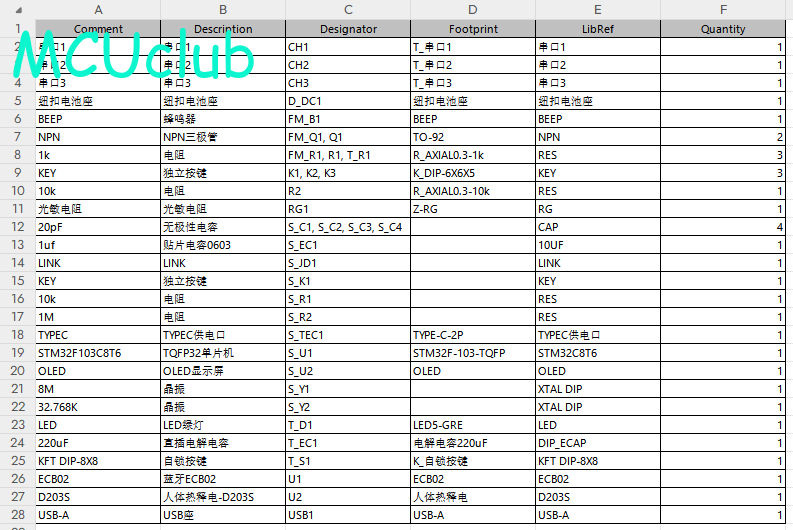

硬件清单：
