项目编号：mcuclub-dz-365
设计简介：
项目名：红外测温
项目编号：mcuclub-dz-365
单片机：STC89C52
功能简介：
1、通过MLX90614红外测温模块采集温度
2、自动模式：每秒采集一次温度，当温度不在设置的上下限之间，进行蜂鸣器报警
3、手动模式：通过按键每按一次采集一次温度，当温度不在设置的上下限之间，进行蜂鸣器报警，并通过AT24C02将数据保存（保存10个，然后替换），可通过按键查看
5、通过按键可设置温度上下限值（默认30-40）
6、通过LCD1602显示器显示数据(第一行显示温度上下限，第二行显示温度值，精度0.1)
7、通过蓝牙可将数据发送到手机端
资料预览
实物图：
总体实物资料：

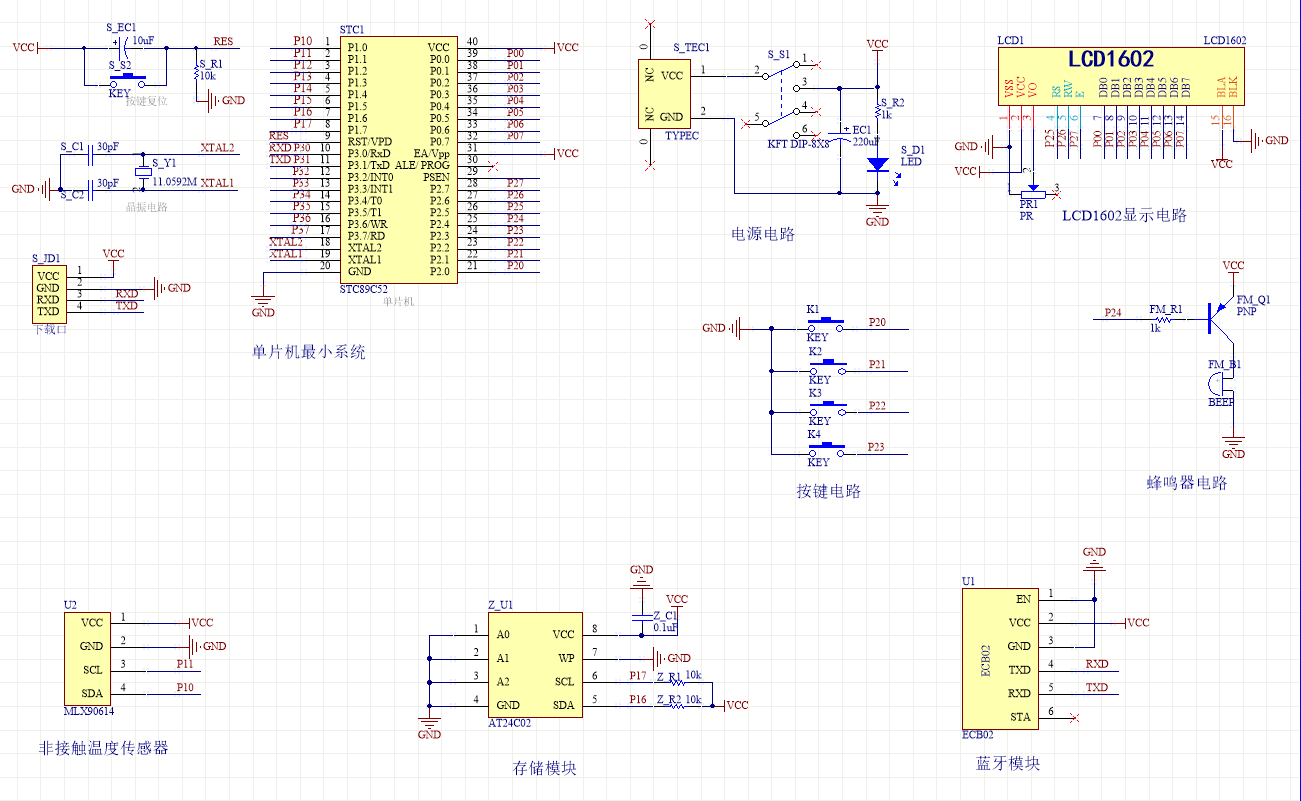

原理图：

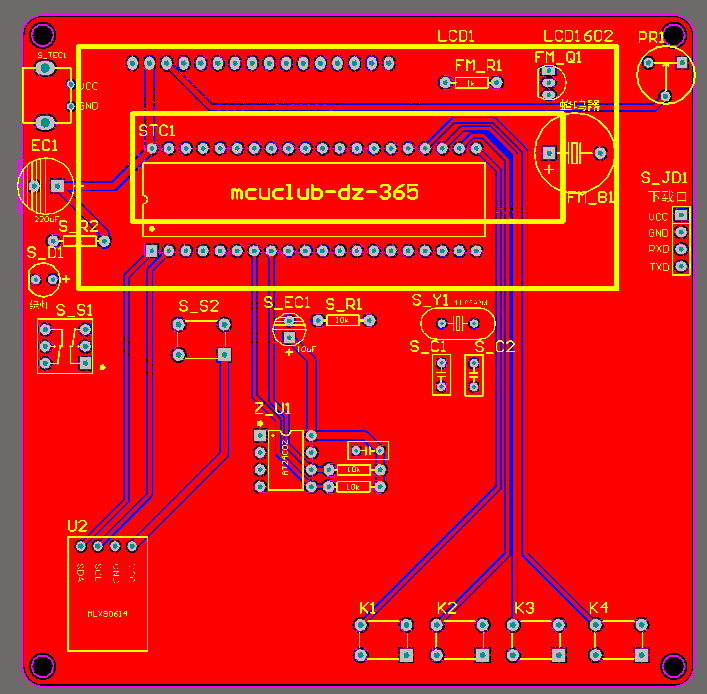

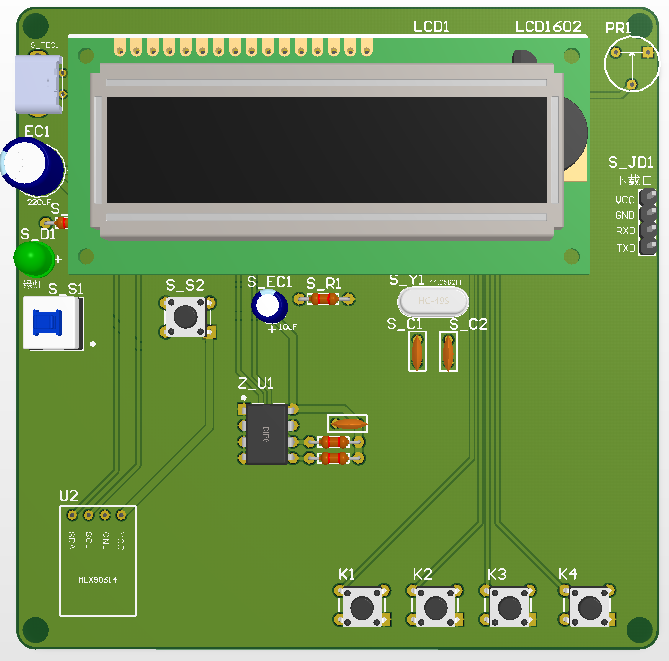

PCB：

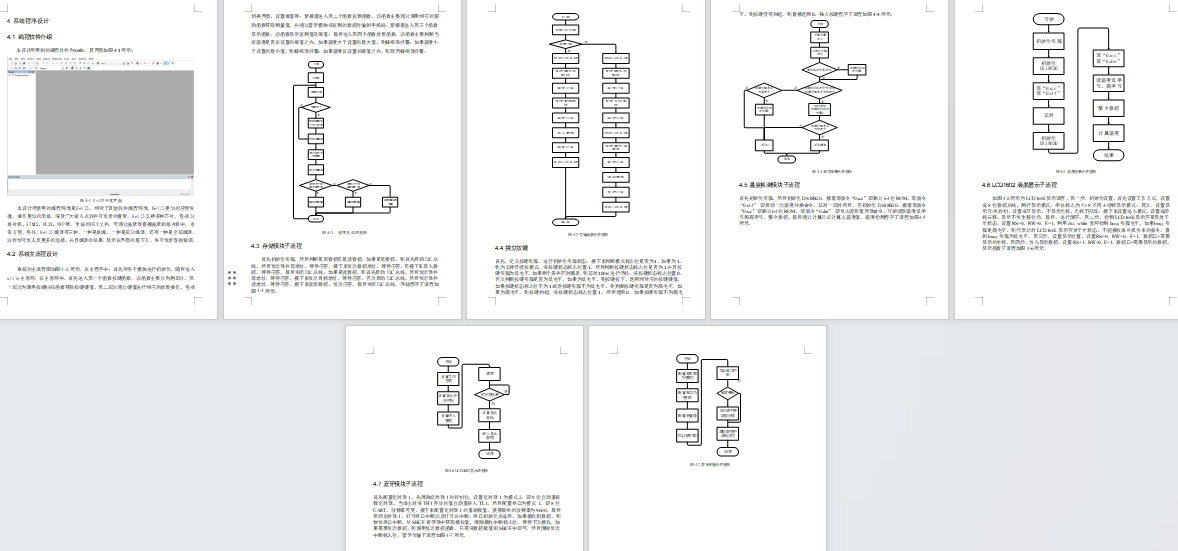

软件设计流程：

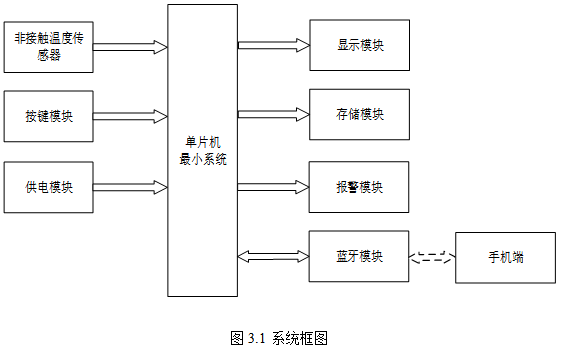

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是非接触温度检测模块，通过该模块检测温度值；第二部分是按键模块，通过该模块可以切换界面、设置温度阈值；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块第一行显示温度上下限，第二行显示温度值，且显示精度0.1；第二部分是存储模块，通过该模块保存温度数据，一共能保存10个数据；第三部分是蜂鸣器报警模块，当温度不在设置的上下限之间，进行蜂鸣器报警。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端。具体系统框图如图3.1所示。
硬件清单：
