设计简介:
项目编号:mcuclub-fz-001
项目名:基于单片机的的温度气压检测(仿真)
单片机:STC89C52
功能简介:
1、通过热敏电阻测量温度(电位器代替)
2、通过气压传感器测量气压(电位器代替)
3、当温度大于设置最大值(400,可调)或气压超过设置最大值(2kpa,可调),步进电机转动180°,否则恢复0°
4、通过按键设置温度最大值、气压最大值
5、通过LCD1602显示测量值
资料预览

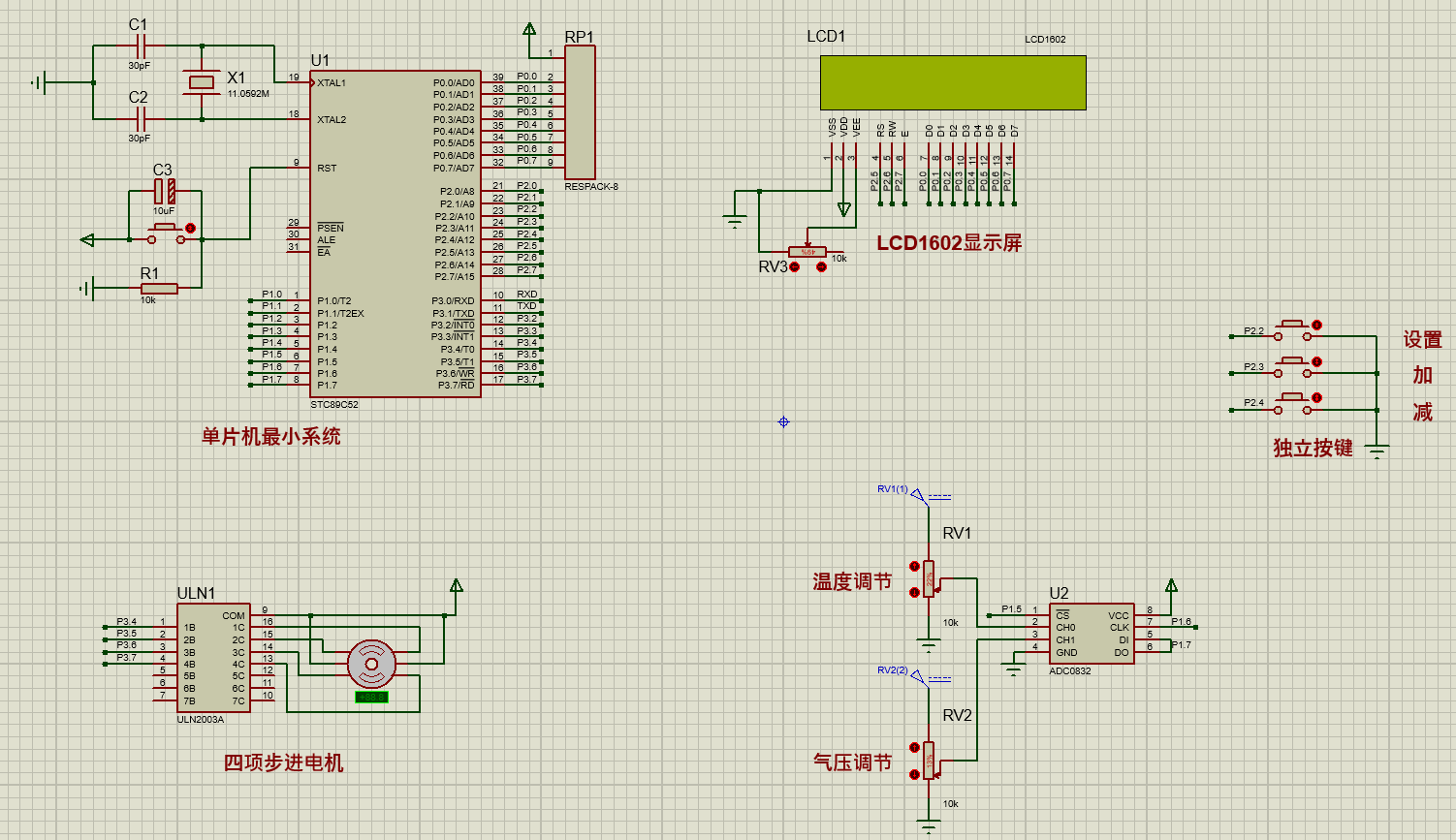

仿真图:
总体仿真资料:

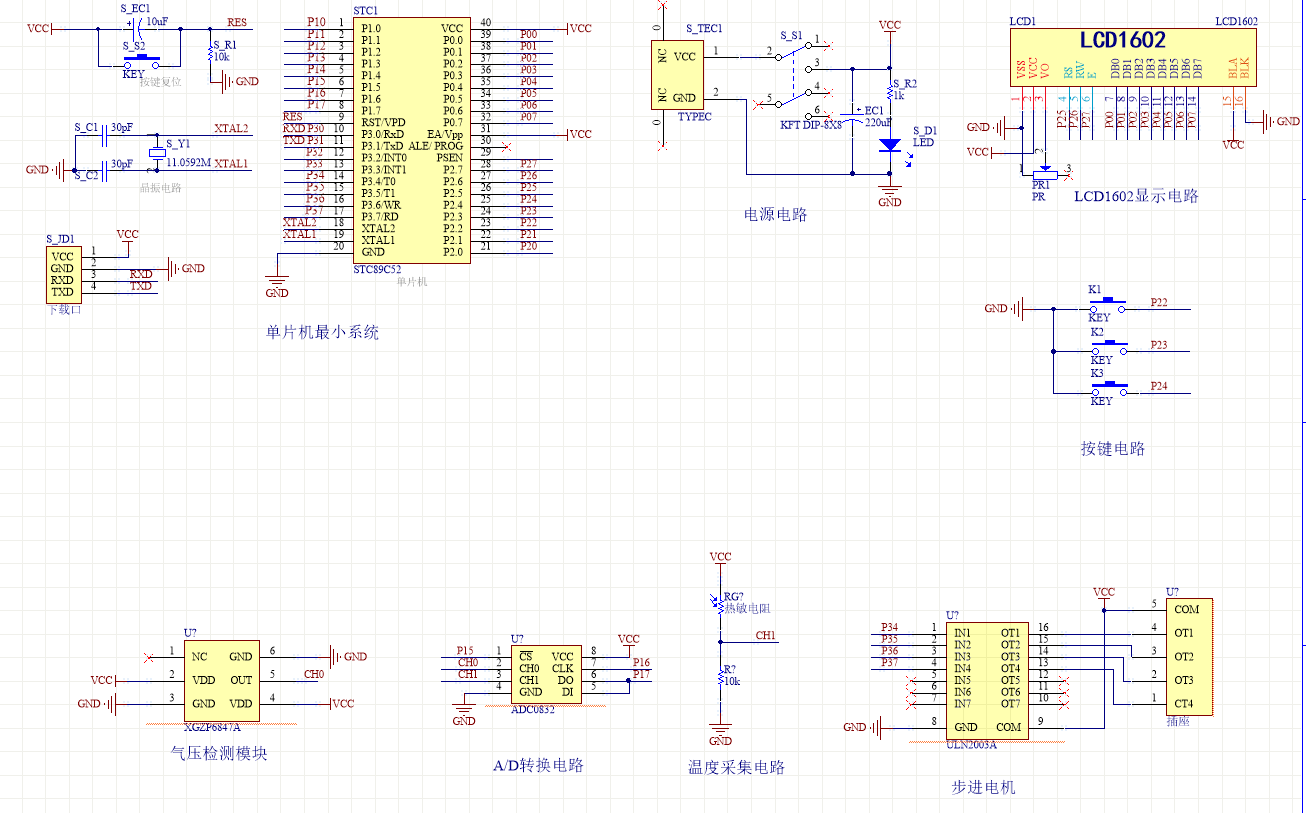

原理图:

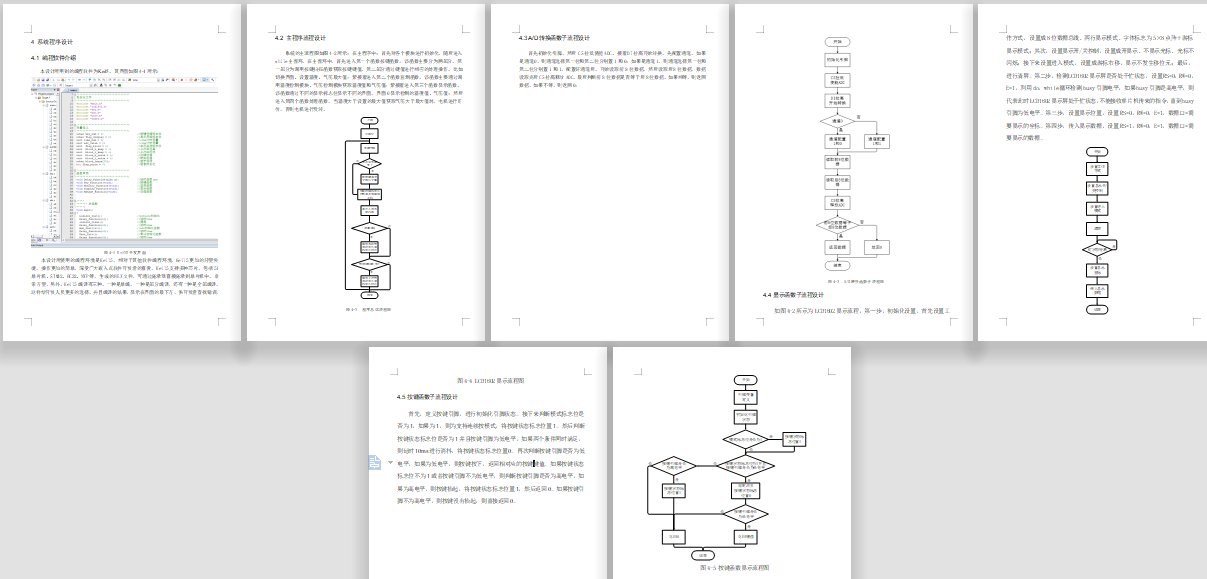

软件设计流程:

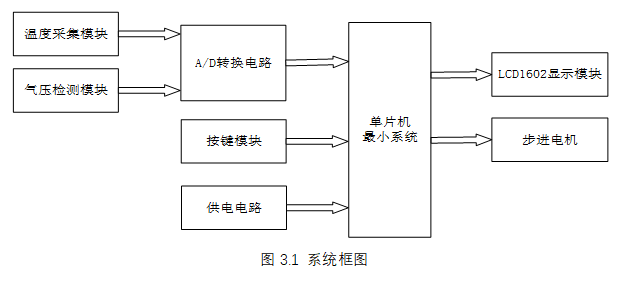

系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成温度气压检测的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由四部分组成,第一部分是温度检测模块,通过该模块可以当前的温度;第二部分是气压检测模块,通过该模块检测当前的气压值;第三部分是按键模块,通过该模块切换界面、设置温度值、气压值等;第四部分是供电模块,通过该模块可给整个系统进行供电。输出由两部分组成,第一部分时LCD1602显示模块,显示监测的温度值和气压值;第二部分是步进电机,气压或者温度大于设置的最大值,控制步进电机进行转动,系统框图如图3.1所示。

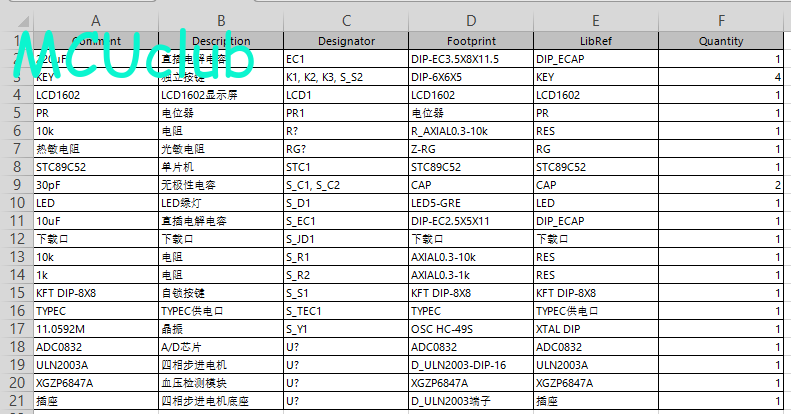

硬件清单:
