设计简介:
项目名:宠物喂食(仿真)
项目编号:mcuclub-fz-015
单片机类型:STC89C52
具体功能:
1、通过DS1302获取时间
2、通过AT24C02存储设定的投喂时间
3、通过HX711称量食物重量,每次分配食物为固定重量
4、通过按键可修正实时时间、添加或删除投喂时间、查看投喂时间、设置重量
5、当投喂时间到达时,蜂鸣器报警提醒(2s),并开启继电器(喂食)
6、通过LCD1602显示屏显示数据
资料预览

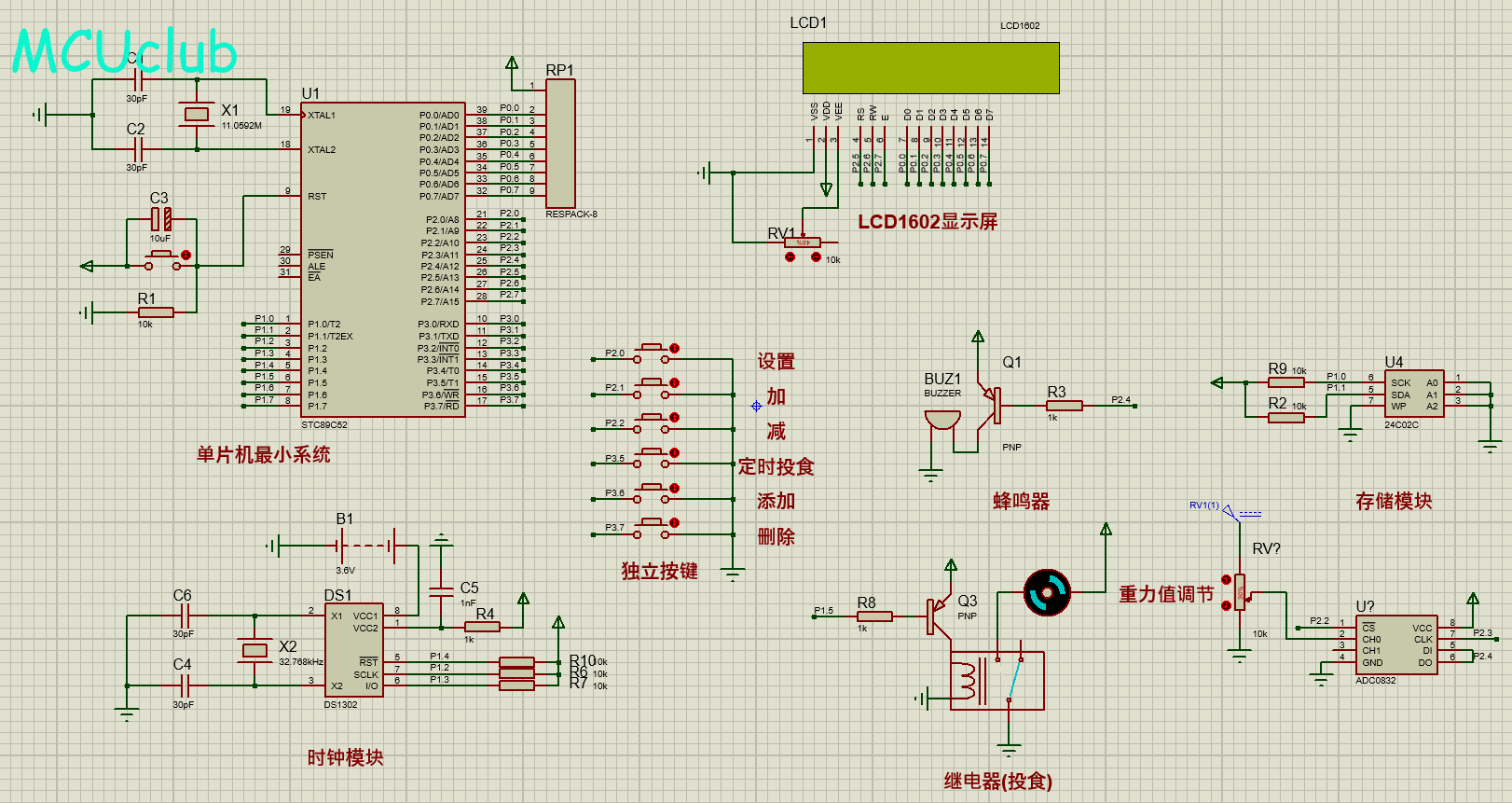

仿真图:
总体仿真资料:
原理图:
软件设计流程:
系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计宠物喂食器的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由四个部分组成,第一部分是时钟电路模块,通过该模块获取时间等;第二部分是存储模块,通过该模块存储设定的投喂时间等;第三部分是按键模块,该模块通过按键可修正实时时间、添加或删除投喂时间、查看投喂时间、设置重量等;第四部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分是显示模块,通过该模块可以显示投喂时间;第二部分是存储模块,存储设定的投喂时间;第三部分是继电器模块,该模块由继电器组成;第四部分是当投喂时间到达时,蜂鸣器报警提醒(2s),并开启继电器(喂食)。具体系统框图如图3.1所示。
硬件清单:
