设计简介:
项目名:门禁
项目编号:mcuclub-fz-020
单片机类型:STC89C52
具体功能:
1、通过4*4的矩阵键盘可输入密码、重置密码、添加指纹、删除指纹
2、通过AT24C02存储密码,实现掉电保存密码、指纹ID及IC卡的ID
3、当错误次数大于等于3次,报警3秒,并锁定3分钟
4、通过继电器控制门磁锁,模拟开门和关门
5、通过LED灯显示门的状态,LED灯亮,表示门打开
6、通过LCD12864显示输入的密码(*号表示,防止被偷看),密码可任意输入,只要包含正确密码
7、通过JM-101指纹模块,可录入指纹、搜索指纹、删除指纹,并可通过指纹进行开锁
8、通过RFID可刷卡开锁,并可录入和删除卡
9、通过人脸识别模块进行人脸识别(按键代替),并可录入和删除人脸
10、通过zigbee通信模块可远程开关锁(串口模拟)
资料预览

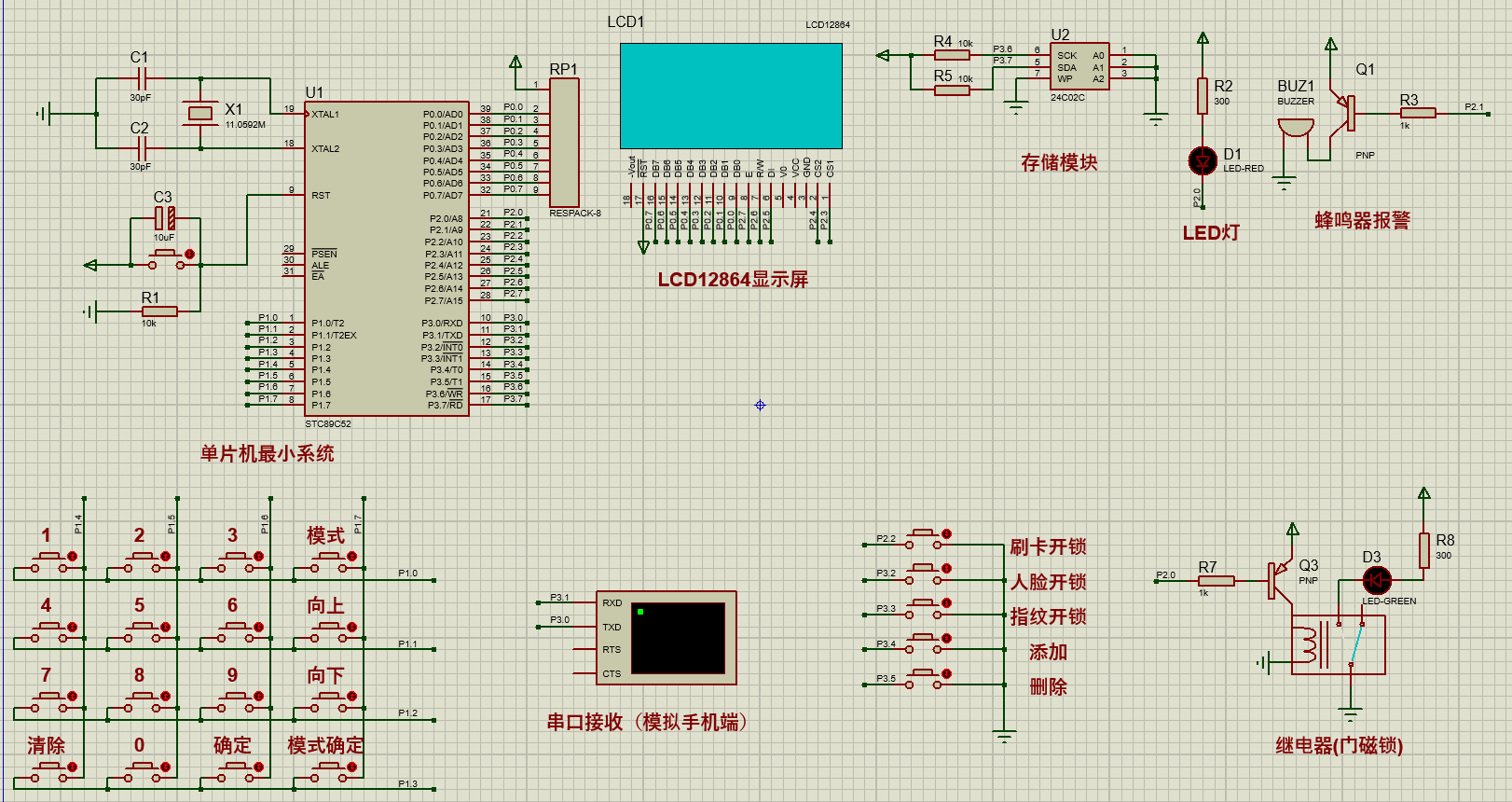

仿真图:
总体仿真资料:

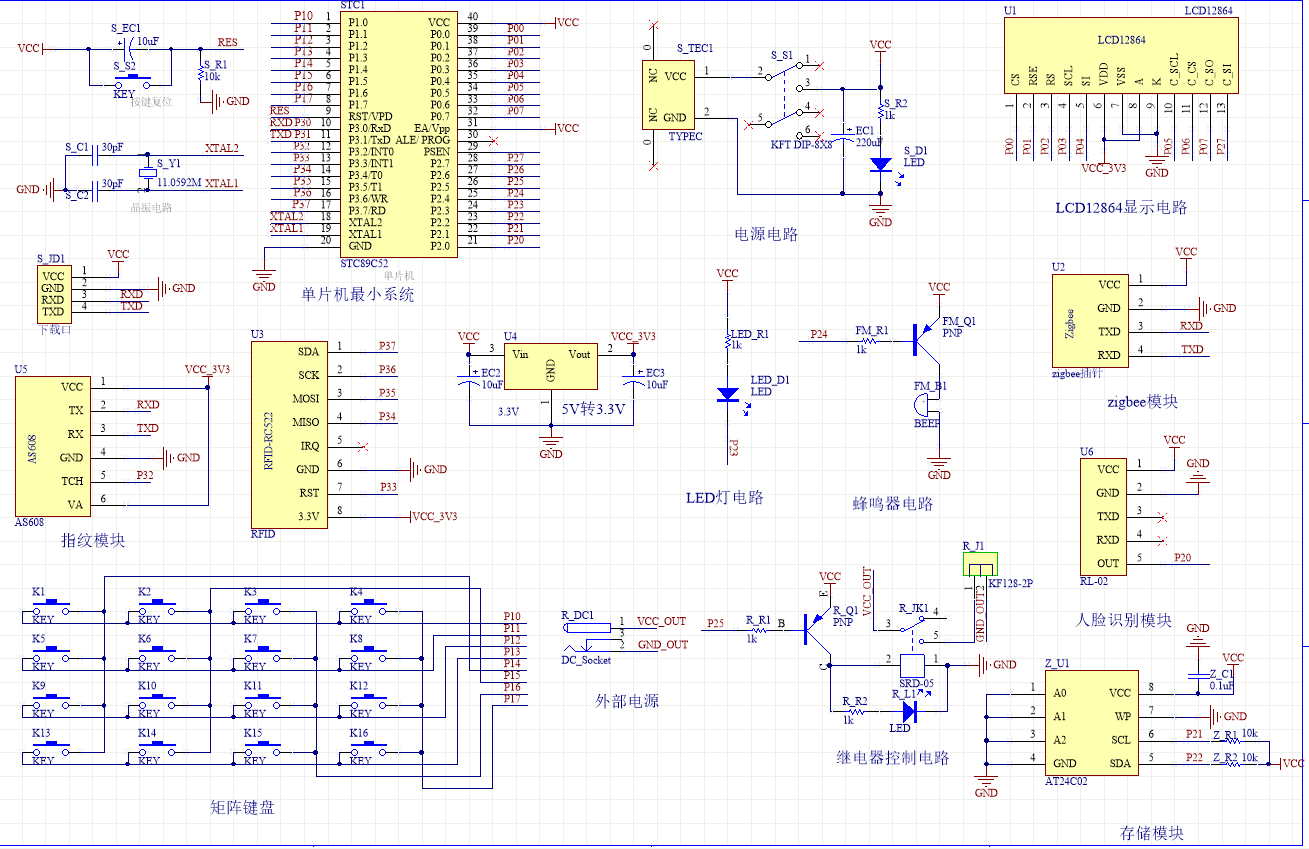

原理图:

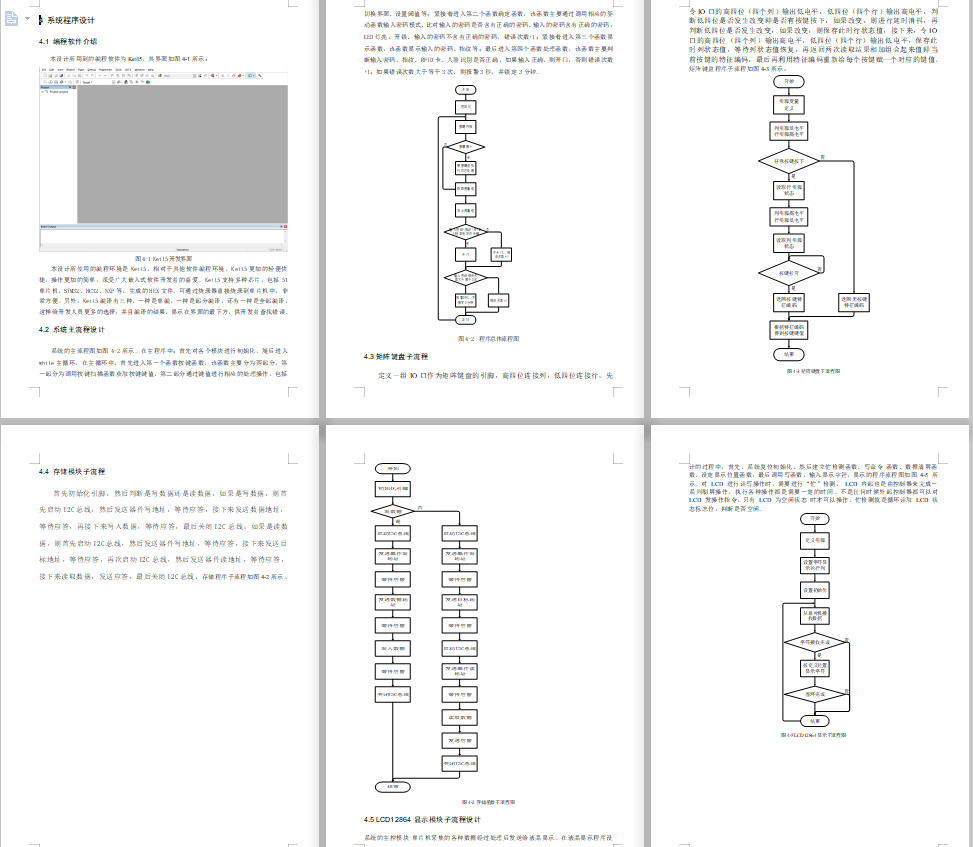

软件设计流程:
系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由五部分组成,第一部分是指纹模块,通过该模块可以录入指纹、搜索指纹、删除指纹,并可通过指纹进行开锁;第二部分是RFID模块,通过该模块可刷卡开锁,并可录入和删除卡;第三部分是人脸识别模块,通过该模块进行人脸识别(按键代替),并可录入和删除人脸;第四部分是按键模块,该模块通过4*4的矩阵键盘可输入密码、重置密码、添加指纹、删除指纹;第五部分是供电模块,通过该模块可给整个系统进行供电。输出由五部分组成,第一部分是显示模块,通过该模块可以显示门的状态,LED灯亮,表示门打开;第二部分是继电器模块,通过该模块可以控制门磁锁,模拟开门和关门;第三部分是报警模块,当报警次数大于等于3次,报警3秒,并锁定3分钟;第四部分是Zigbee模块,该模块通过zigbee通信模块可远程开关锁(串口模拟);第五部分是存储模块,该模块通过AT24C02存储密码,实现掉电保存密码、指纹ID及IC卡的ID。具体系统框图如图3.1所示。
