设计简介：
基于proteus，用网络标号进行线路连接，各个模块分开
用AT89C52单片机进行控制
利用传感器对温湿度，氨气浓度，光照强度进行监控
温度保持在13～23℃之间，温度过高启动降温风机，温度过低启动暖风机
湿度维持在60%～65%之间，湿度过低时启动喷雾设备，湿度过高启动风机除湿
光照强度维持在3～5lux之间，日照时间6-22h，光照不够时进行补光
NH3浓度应低于10ppm,若过高则启动通风风机进行通风
用LCD显示屏对监测的数值进行显示
资料预览

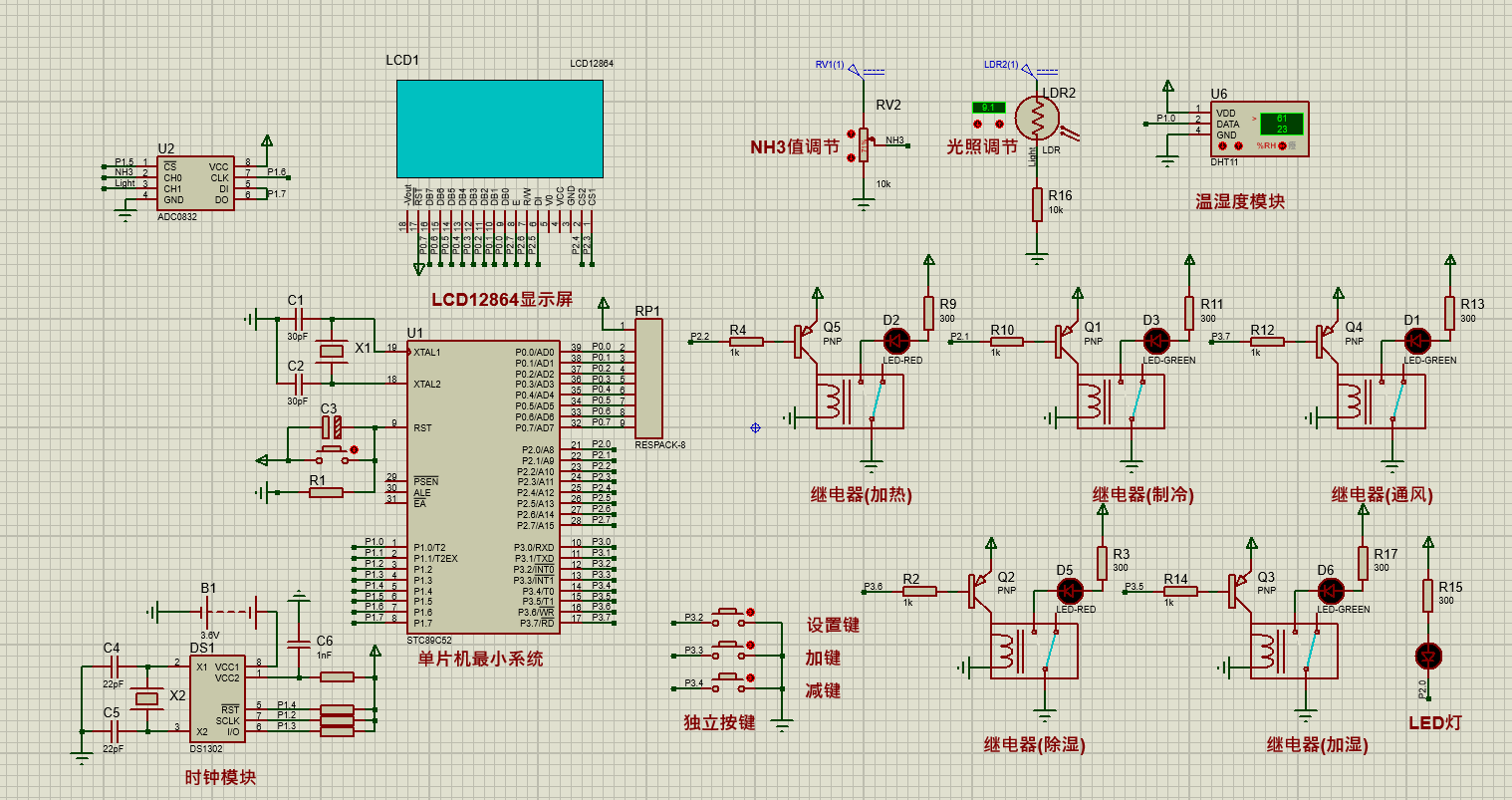

仿真图：
总体仿真资料：

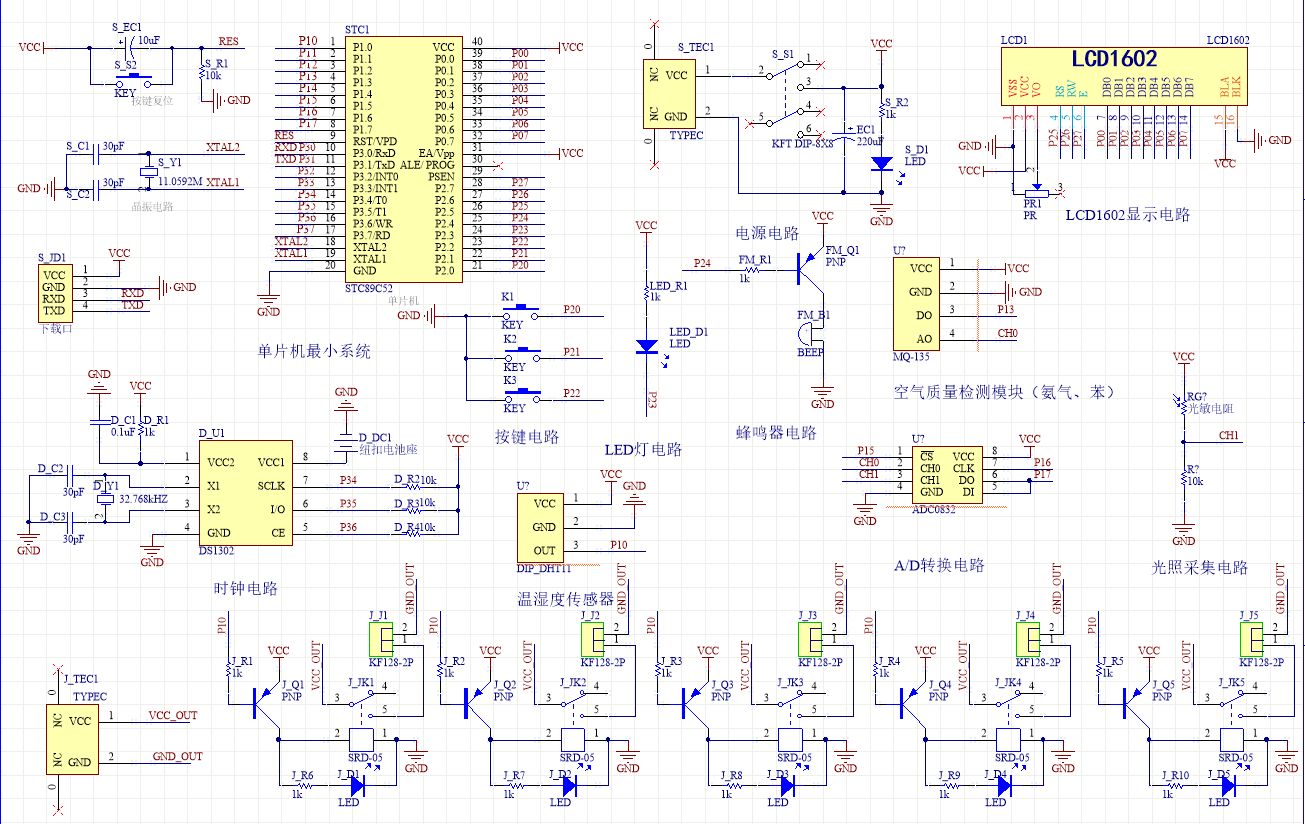

原理图：

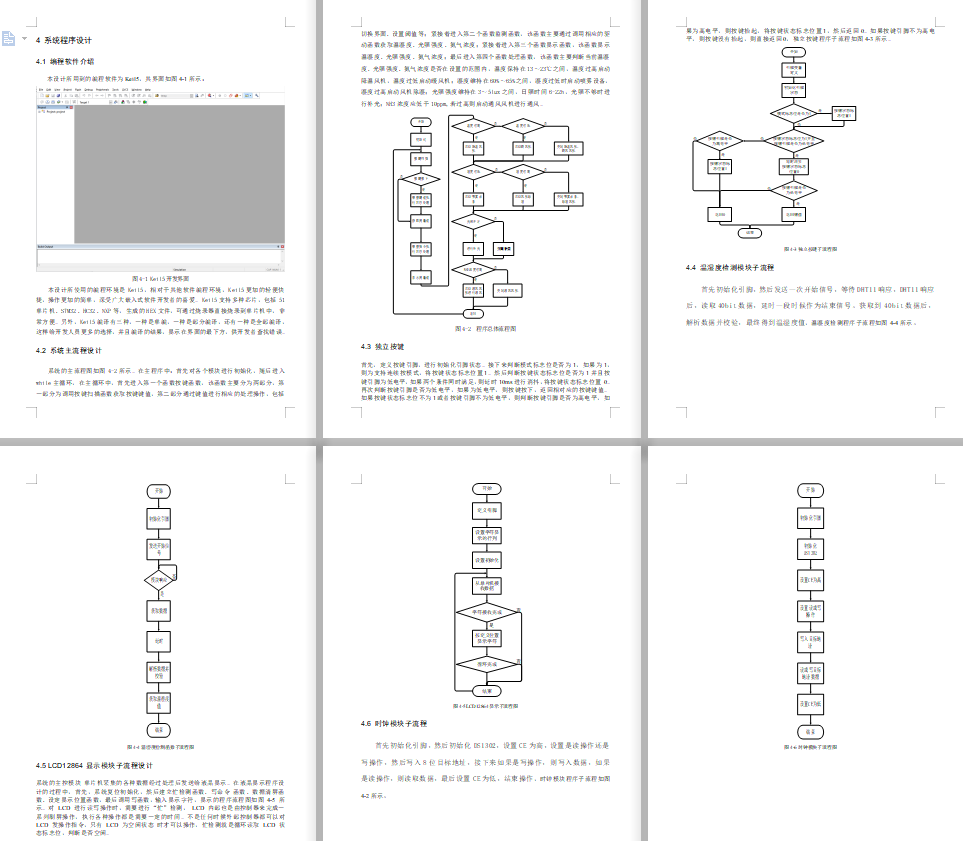

软件设计流程：

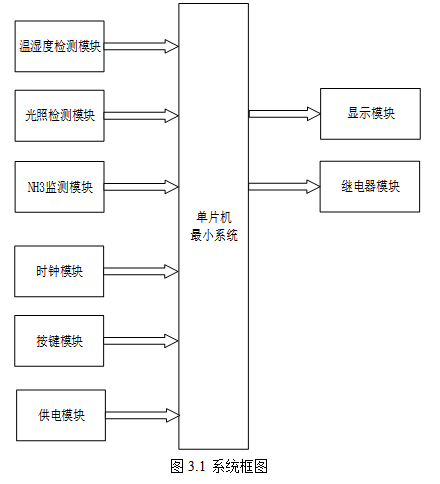

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是温湿度检测模块，通过该模块检测当前环境的温湿度；第二部分是光照采集检测模块，通过该模块检测当前光照强度；第三部分是NH3检测模块，通过该模块检测NH3浓度；第四部分是时钟检测模块，通过该模块获取时间；第五部分是按键模块，通过该模块可以切换界面、设置阈值等；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示温湿度、氨气浓度、光照强度；第二部分是继电器模块，该模块通过5个继电器分别控制加热、制冷、通风、除湿、加湿。具体系统框图如图3.1所示。
硬件清单：
