设计简介:
1、检测人体感应光照
2、当检测到有人且光照强度低于所设置的阈值开灯
3、系统能自动读取时间,对灯进行定时开关闭
4、可蓝牙控制,可以单独对灯进行开关,可以选择模式(手动或自动)
资料预览

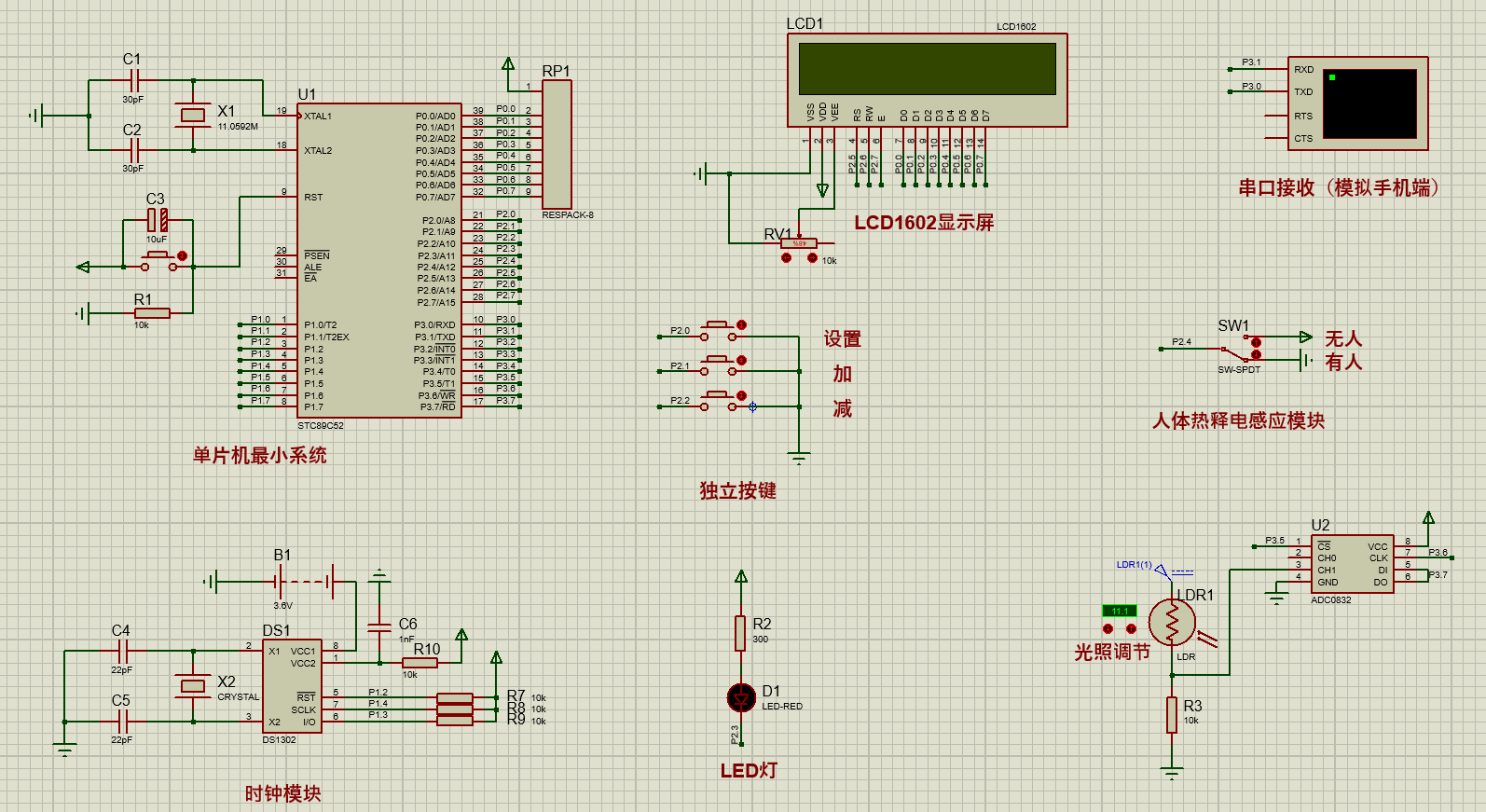

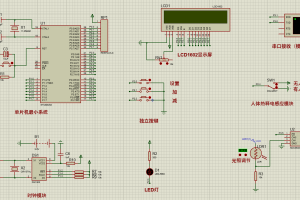

仿真图:
总体仿真资料:

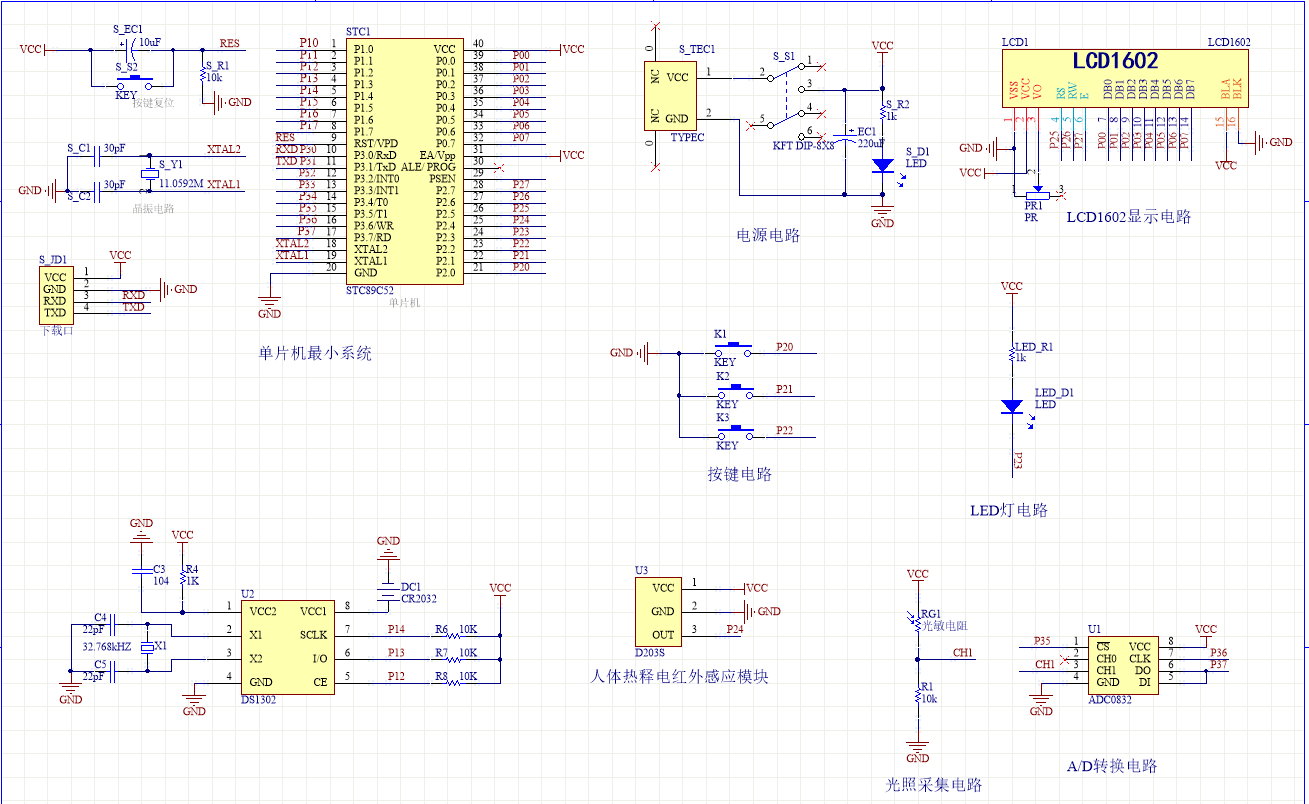

原理图:

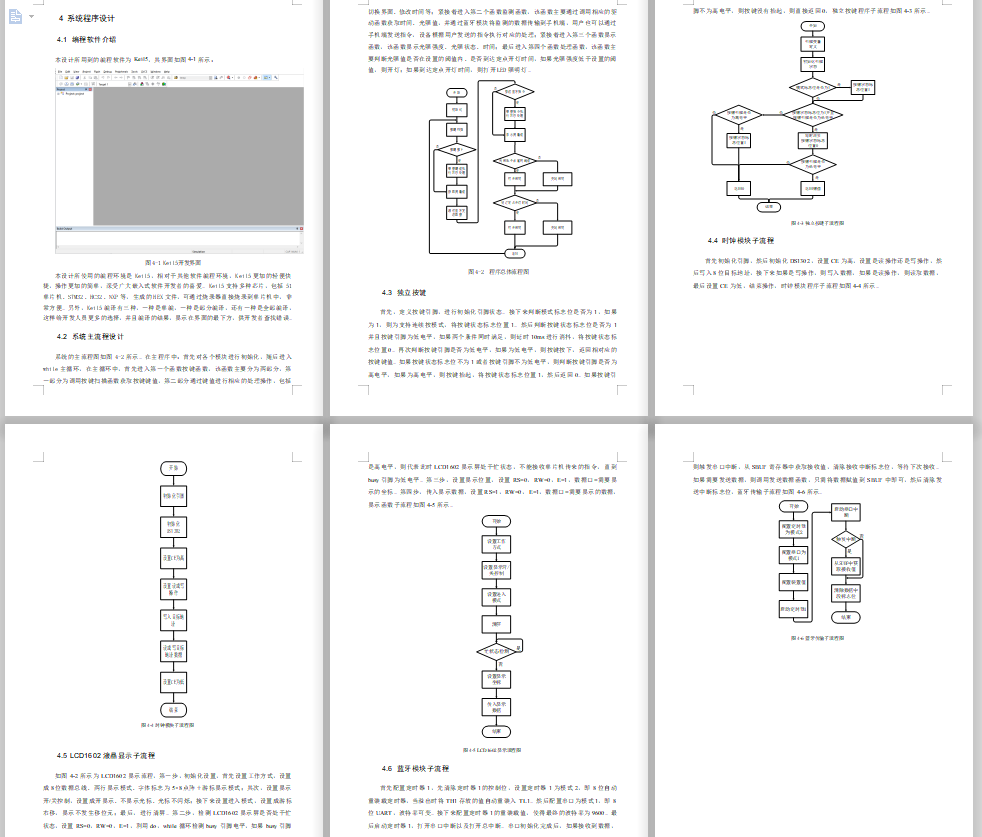

软件设计流程:
系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由五部分组成,第一部分是时钟模块,通过该模块获取时间;第二部分是人体热释电红外感应检测模块,通过该模块检测是否有人;第三部分是光照采集检测模块,该模块通过A/D模数转换获取光照值;第四部分是按键模块,通过该模块可以切换界面、修改时间;第五部分是供电模块,通过该模块可给整个系统进行供电。输出由两部分组成,第一部分是显示模块,通过该模块可以显示光照强度、光照值、时间等;第二部分是LED照明模块,当监测到光照强度较低或达到定时开灯时间时,则开启LED照明。除此之外,蓝牙模块既作为输入又作为输出,蓝牙模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令进行工作。具体系统框图如图3.1所示。
硬件清单:
