项目编号:mcuclub-yq-026
设计简介:
项目编号:mcuclub-yq-026
单片机类型:STM32F103C8T6
具体功能:
从机:
1、通过4个按键指示所看视力表上“E”的方向,有一个按键为复位键
2、通过蓝牙模块将按键数据发送到主机
主机:
1、通过4个74HC595级联控制32个LED,每个灯代表一个“E”的方向
2、通过蓝牙模块接收从机的按键数据,从而判断所指的方向是否正确,通过语音播报模块播报“正确”或“错误”,当错误次数大于等于两次,则本次测试结束,
语音播报“本次测试结束,您的视力值为**”。一次方向确认时间为5秒,超过5秒,也视为错误一次。
资料预览

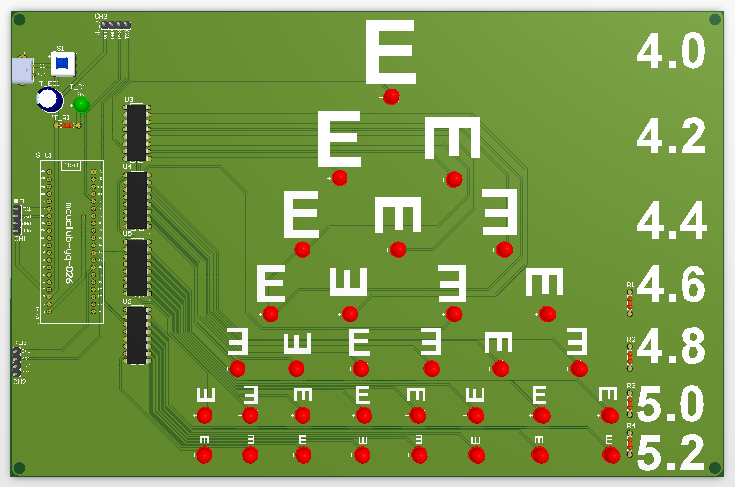

实物图:
总体实物资料:

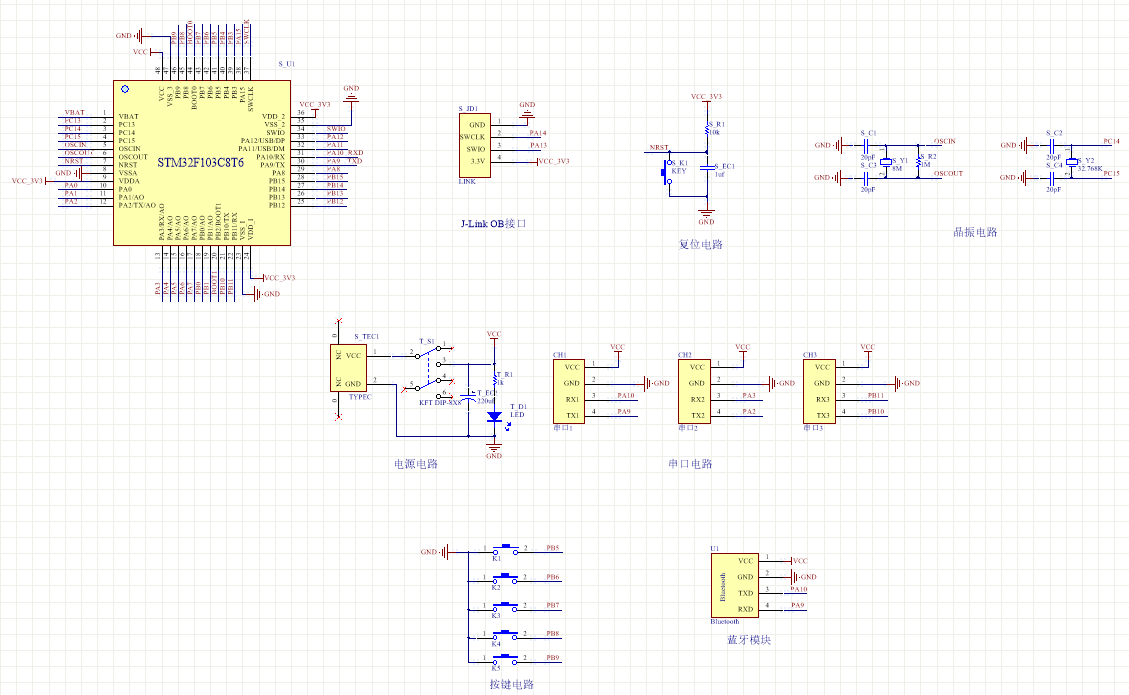

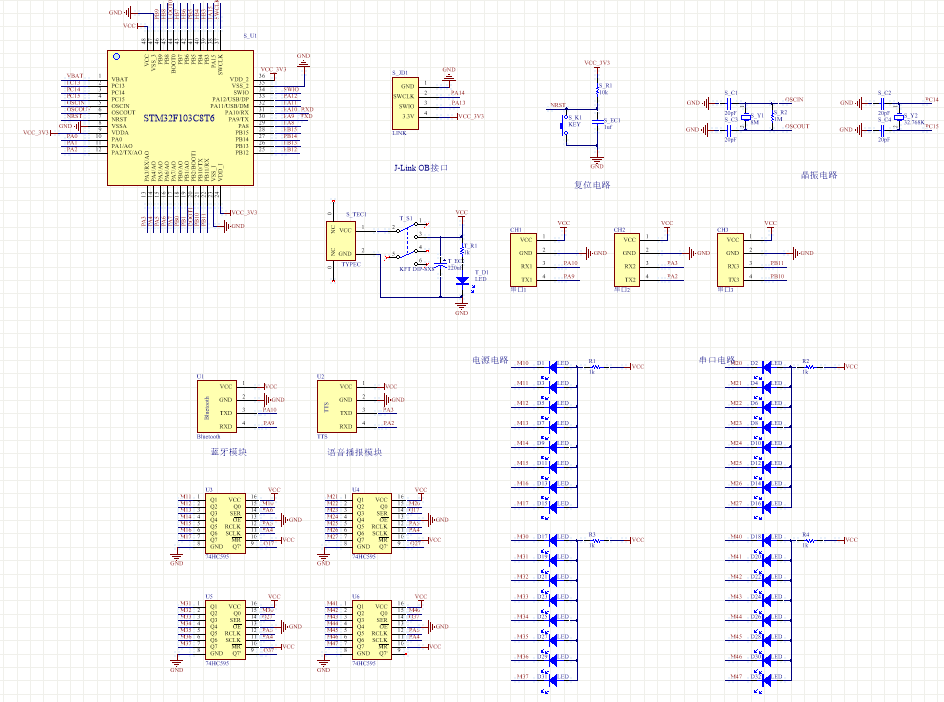

原理图:
(主机)
(从机)

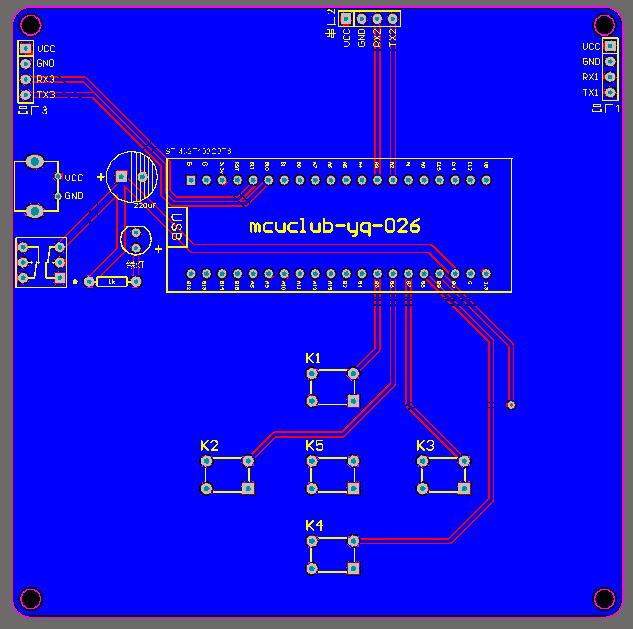

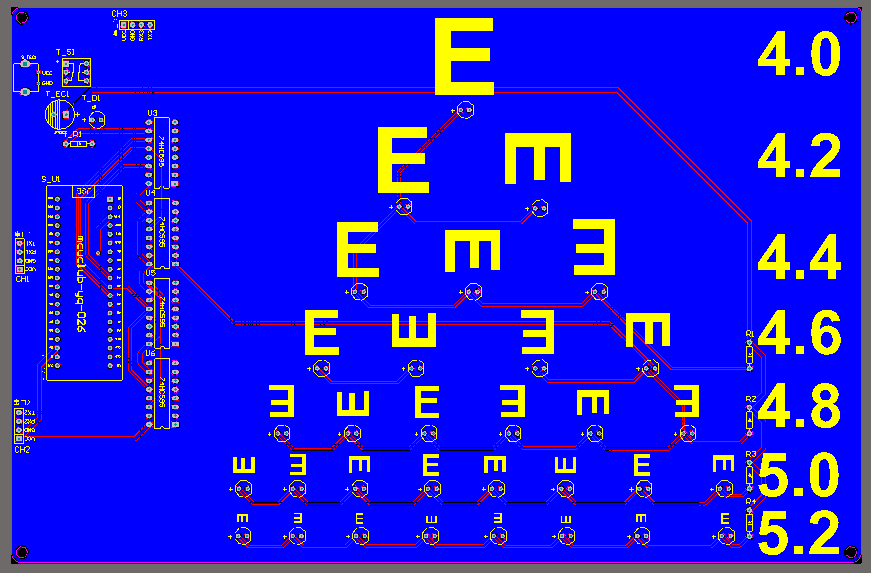

PCB:
(主机)
(从机)

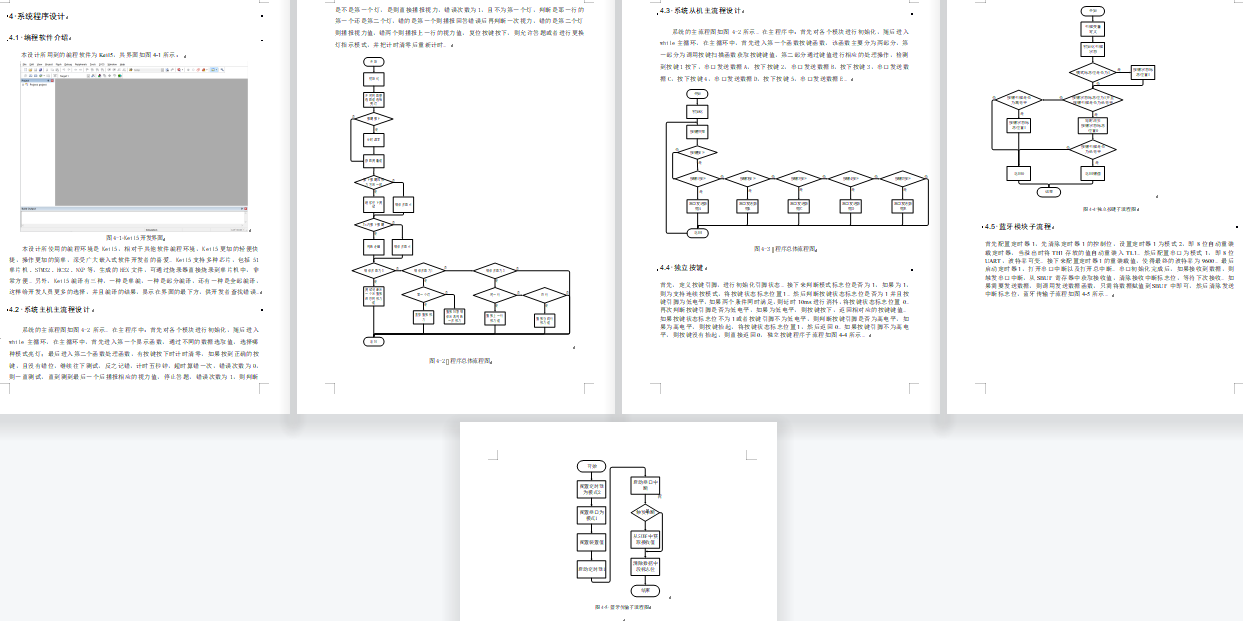

软件设计流程:

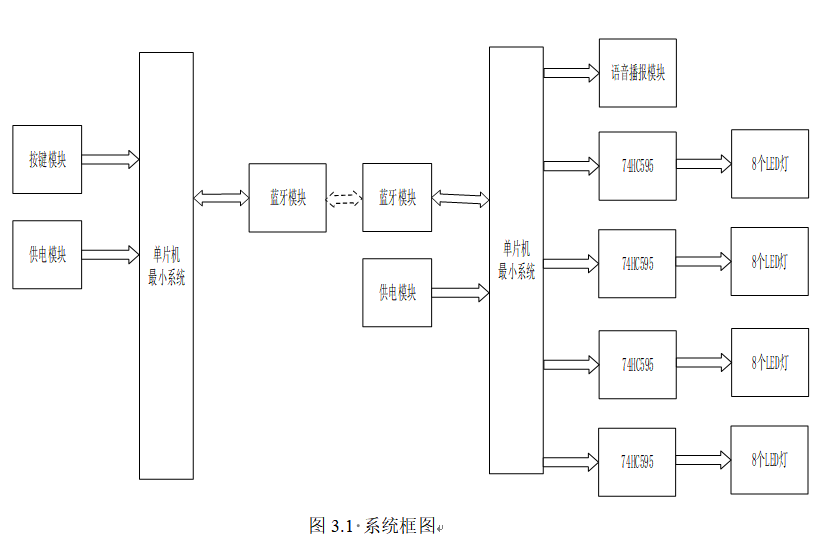

系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,此次设计分为主机和从机:
从机主要由三部分组成,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由两个部分组成,第一部分是独立按键模块,通过该模块检测视力值的方向和进行复位;第二部分是是供电模块,通过该模块可给整个系统进行供电。输出通过蓝牙将用户选择的方向和进行复位的信息传输到主机;
主机主要由三部分组成,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由两个部分组成,第一部分是蓝牙模块,通过该模块接收用户和选择的视力值的方向和进行复位的信息;第二部分是是供电模块,通过该模块可给整个系统进行供电。输出由5个部分组成,第一部分是语音播报模块,播报当前用户选择的信息,另外4个部分都是通过74HC595控制8个LED灯。具体系统框图如图3.1所示。

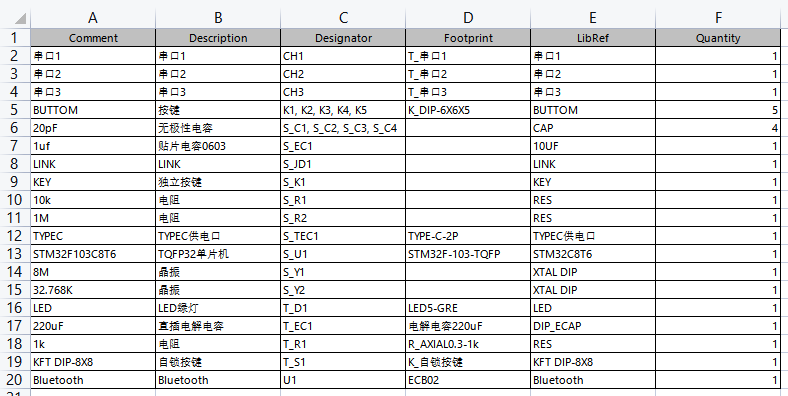

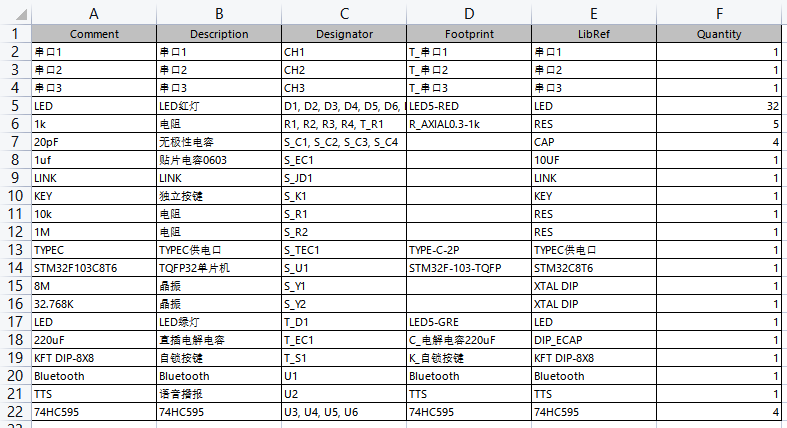

硬件清单:
