项目编号:mcuclub-

设计简介:

项目名:基于单片机流水线计件系统设计
单片机:STC89C52
功能简介:
1、通过分离式红外对射管检测是否有物品
2、通过1个电机控制传送带运行,通过另外一个电机控制打包
4、用户通过按键设置打包的数量,检测到数量到达进行打包,同时进行声光报警提醒
5、打包完成通过按键K3驱动设备

资料预览

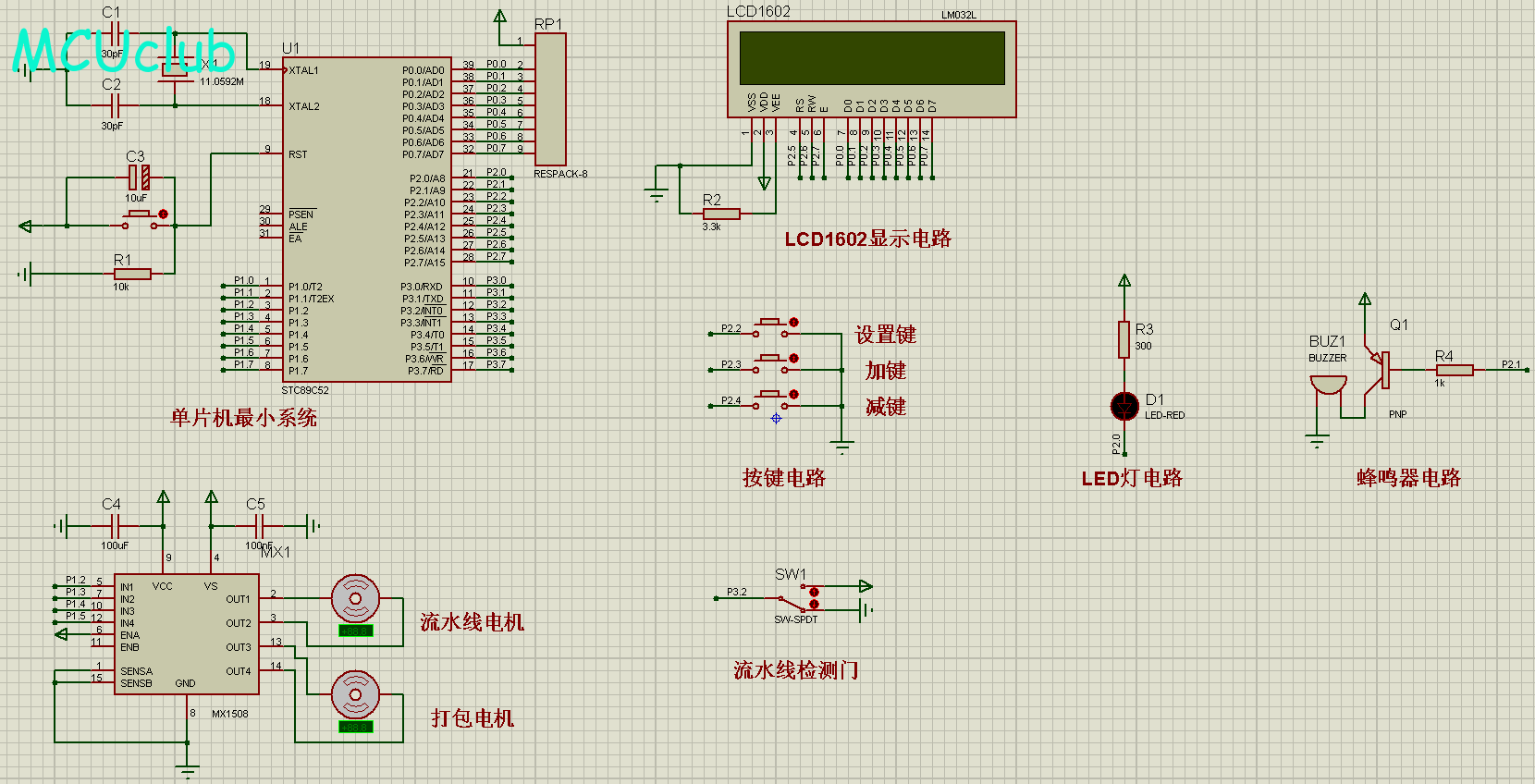

仿真图:

总体仿真资料:

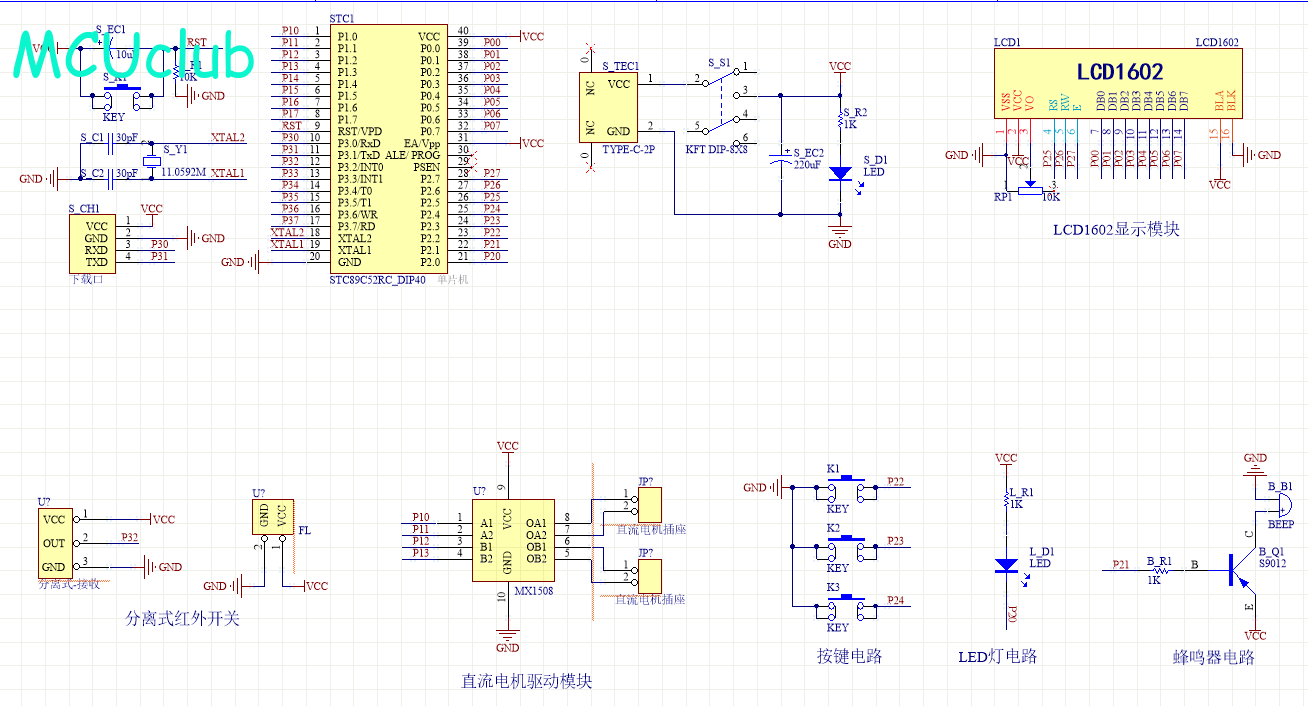

原理图:

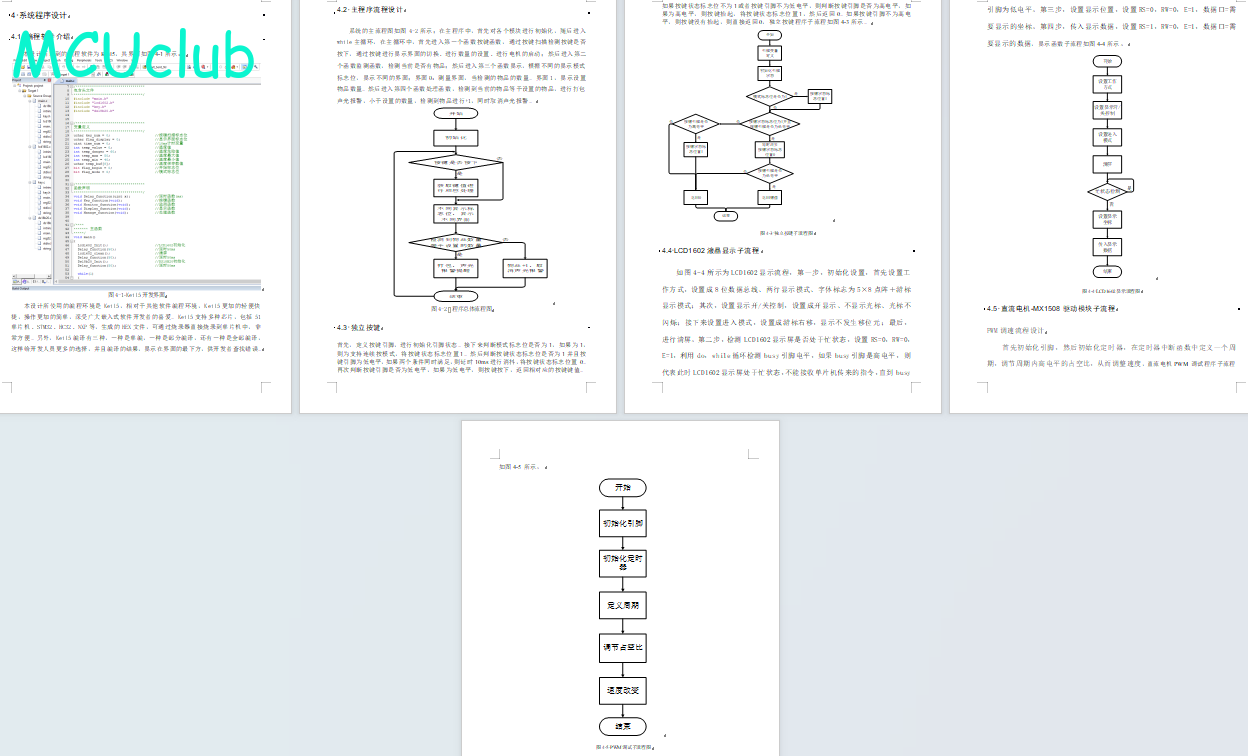

软件设计流程:

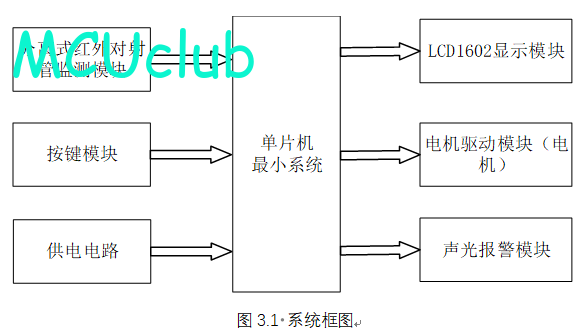

系统框图:

本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成流水线检测的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由三部分组成,第一部分是分离式红外对射管监测模块,通过该模块可以当前是否有物品;第二部分是是按键模块,通过该模块切换界面、设置打包数量和开启设备等;第三部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分时LCD1602显示模块,显示监测的当前检测的数量;第二部分是直流电机驱动模块,通过该模块驱动一个电机控制传送带的运行,驱动第二个电机控制打包;第三部分是声光报警模块,当前物品的数量到达打包的数量进行打包同时进行声光报警提醒,

硬件清单:
