项目编号：mcuclub-047
设计简介：
项目名：基于单片机的防火防盗（仿真）的设计
单片机：STC89C52
功能简介：
1、通过MQ-2检测烟雾浓度，如果烟雾值大于设置的最大值，通过GSM发送“烟雾过高”短信，并通过继电器控制风扇通风，并声光报警
2、通过DS18B20检测温度值，如果温度值大于设置的最大值，通过GSM发送“温度过高”短信，并通过继电器控制风扇通风，并声光报警
3、通过一个霍尔传感器检测门是否被异常打开，如果异常打开，通过GSM发送“门被打开”短信，并声光报警
4、通过另一个霍尔传感器检测窗是否被异常打开，如果异常打开，通过GSM发送“窗被打开”短信，并声光报警
5、通过人体热释电感应模块检测是否有人闯入，如果有人闯入，通过GSM发送“有人闯入”短信，并声光报警
6、通过按键可以设置烟雾最大值、温度最大值、布防和撤防
7、通过LCD1602显示烟雾值、温度值
资料预览

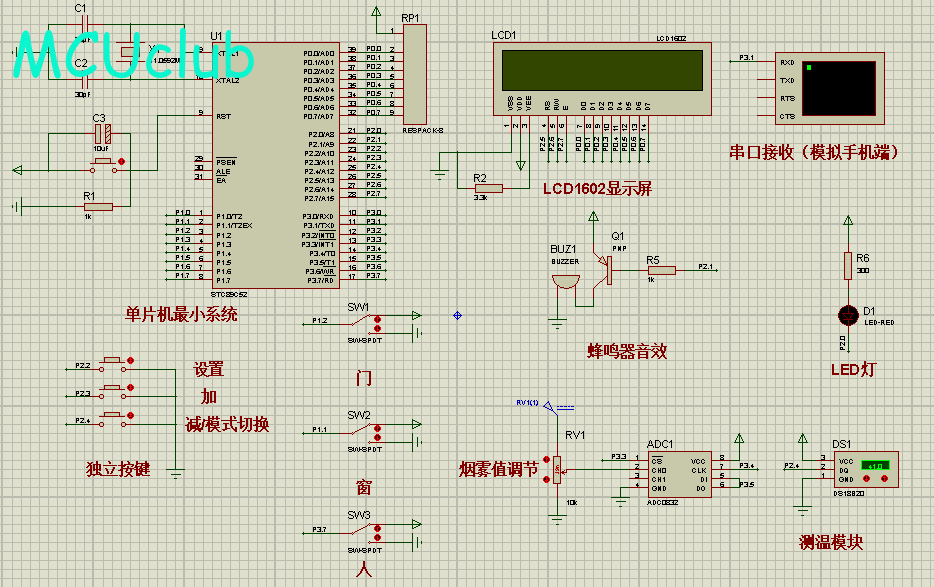

仿真图：
总体仿真资料：

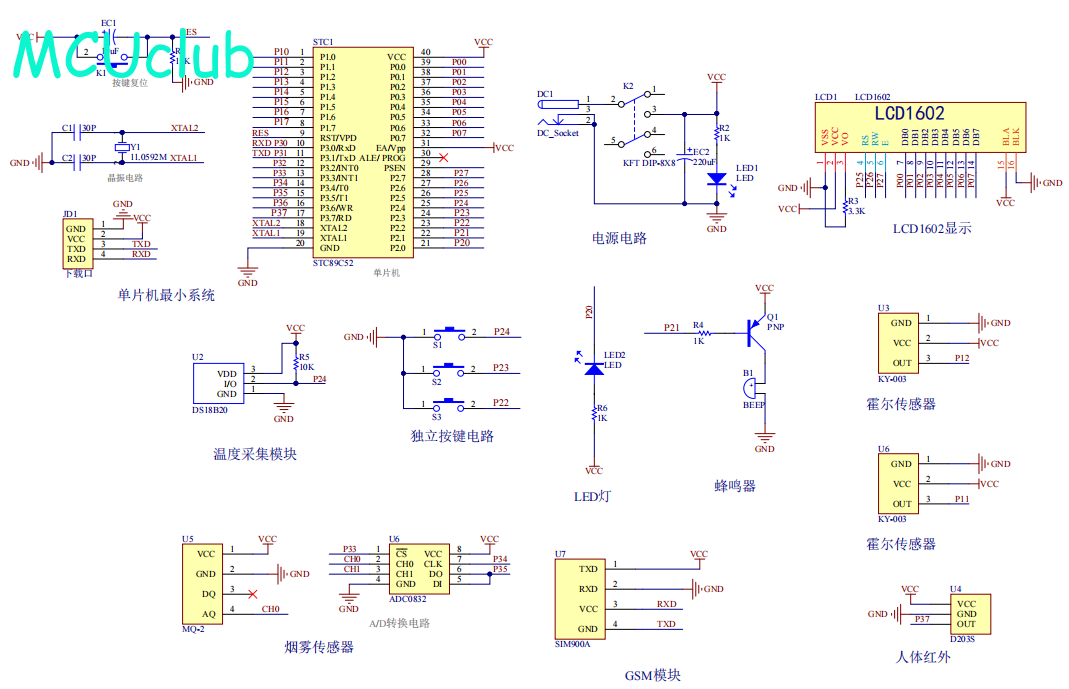

原理图：

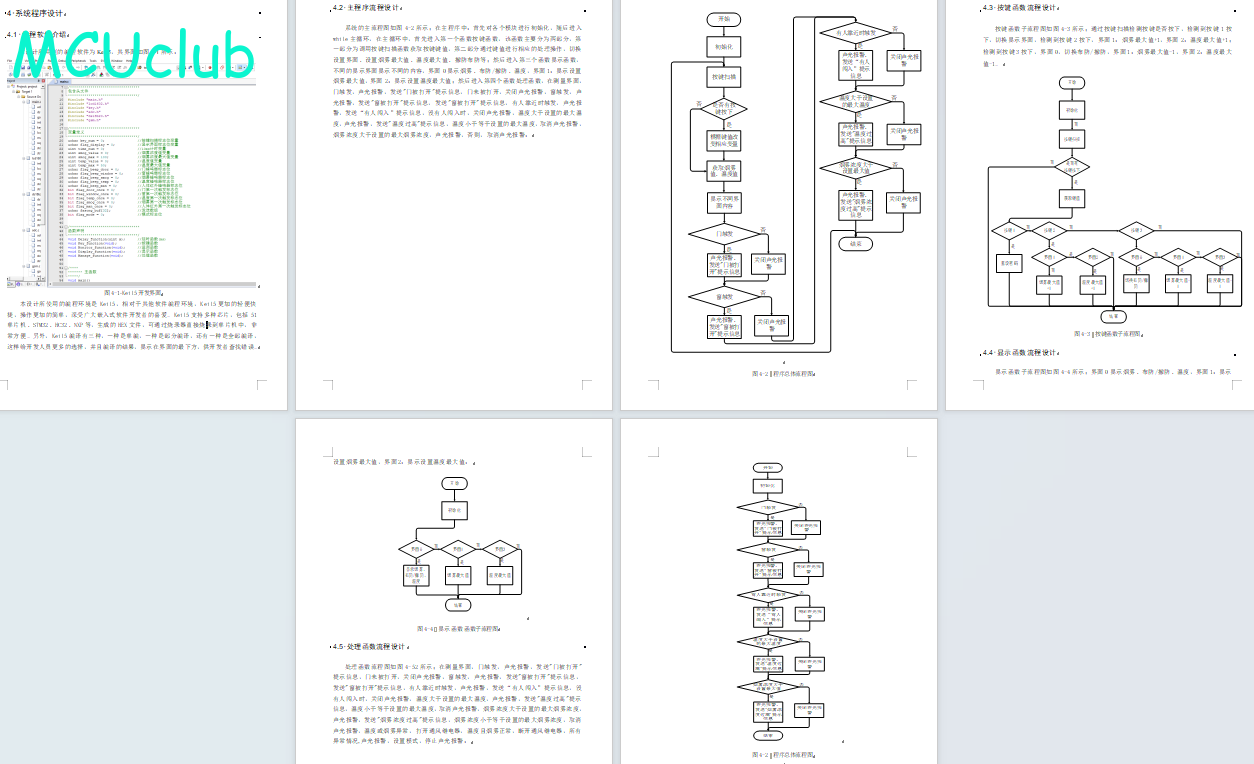

软件设计流程：

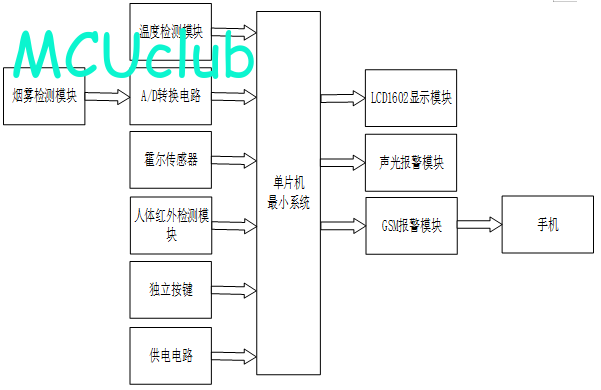

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成防火防盗的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是温度检测模块，通过该模块检测环境中的温度，第二部分是烟雾检测模块，通过该模块检测环境中的烟雾浓度；第三部分是霍尔传感器，通过该模块检测当前门窗的状态；第四部分是人体红外检测模块，通过该模块检测是否有人；第五部分是独立按键，通过该模块切换界面，进行布防或者撤防，设置烟雾或者温度的最大值；第六部分是供电模块，通过该模块对整个系统进行供电；输出由三部分组成，第一部分是LCD1602，将检测的温度、烟雾、布防和撤防情况进行显示；第二部分是声光报警，当检测到温度或者烟雾或者检测到有人时声光报警提醒；第三部分是GSM报警模块和手机进行连接，将检测到的异常信息传输到手机上。
硬件清单：
