设计简介：
项目名：基于单片机的秒表的设计
单片机：STC89C52
功能简介：
(1）计时范围:0~59分59.99秒，整数位4位和小数位2位，数码管显示，采用8个数码管，
分别显示“分”(2位）、“：”(1位)、“秒（整数位)”(2位)、“.”(1位）和“秒(小数位）”(2位）。
(2）设置1个独立按键用作启/停控制，该键按下时开始计时，计时精度10毫秒，再按一下停止计时，
此时数码管显示的数值即为计时的数值。
(3) 设置1个独立按键用于清零复位，做好下次计时准备。
(4）设置2个独立按键分别用于存储数据和显示存储的数据。当停止计时后，按下存储键，可将数据存储在片内数据存储器（RAM）中，
可存5组数据，每组数据占3个字节，分别为分、秒（整数位）和秒（小数位）各占1个字节。当按下存储显示键后，
将存储的1组数据取出并在数码管上显示出来，再按一下该键，则显示下一组数据，若连续按此键，则逐一循环显示存储的数据，
按清零复位键清零退出。
资料预览

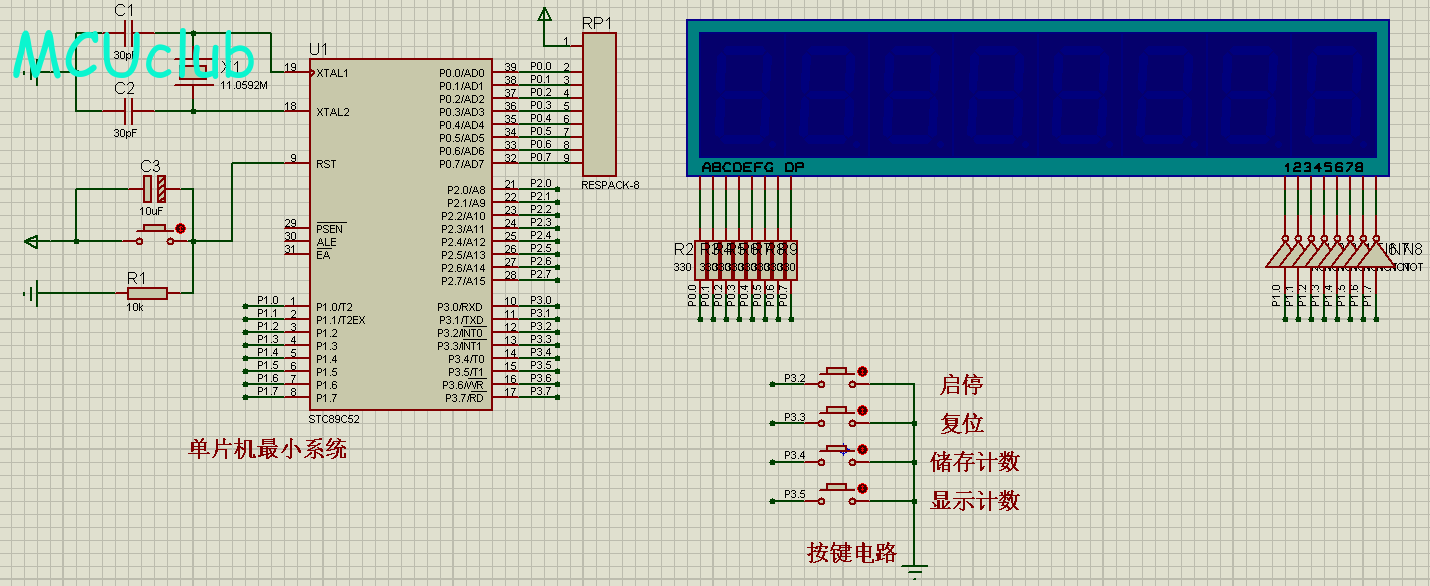

仿真图：
总体仿真资料：
原理图：
软件设计流程：

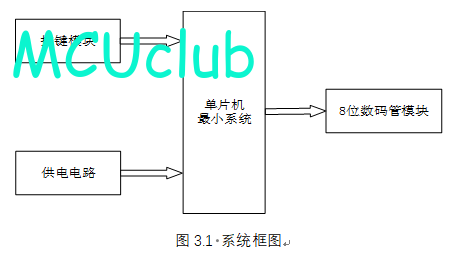

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成秒表的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入的部分数据，经过内部处理，控制输出部分。输入由两部分组成，第一部分是按键模块，通过该模块可以开关计时、复位秒表、储存当前计数、显示储存计数；第二部分是供电模块，通过该模块可给整个
系统进行供电。输出是数码管显示模块，显示当前计时和显示当前查看的储存计时，系统框图如图3.1所示。
硬件清单：
