项目编号：mcuclub-327
实物链接：点击跳转
仿真链接：点击跳转
设计说明书链接：点击跳转
开题报告链接：点击跳转
答辩PPT链接：点击跳转
设计简介：
项目名：基于单片机的电动车超速报警的设计、基于单片机的电动车测速装置的设计、基于单片机的红外测速的设计
单片机：STC89C52
功能简介：
1、通过红外测速管监测当前电动车运行的实际速度；
2、可通过按键设置电动车行驶时可达到的最大速度；
3、检测到电动车行驶速度大于设置最大值，进行声光报警提醒；
4、可以通过LCD1602显示屏观看电动车设计的最大速度、当前电动车行驶速度；
资料预览
效果图：

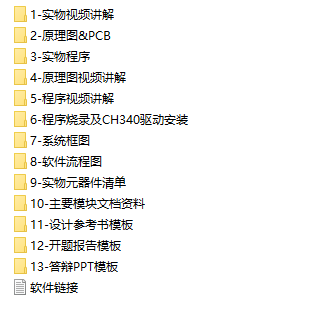

总体实物资料：

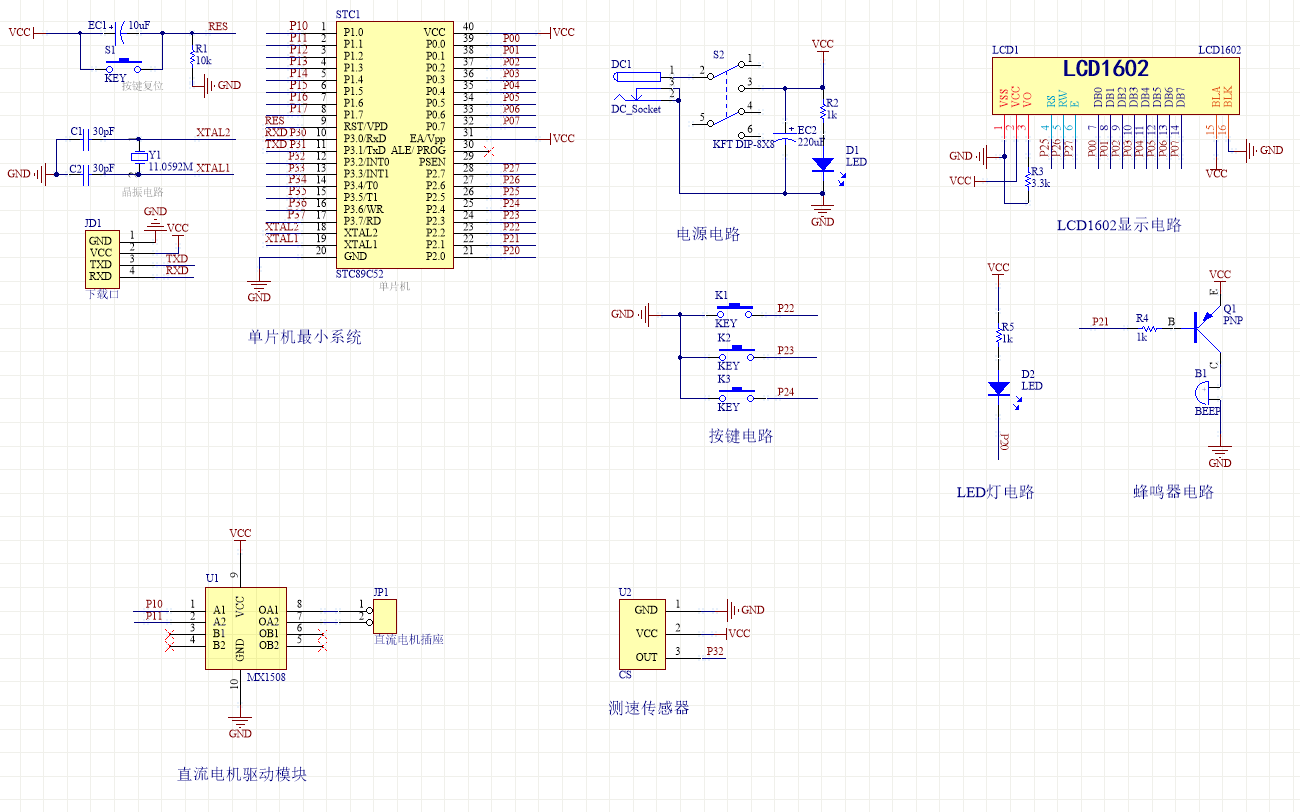

原理图：

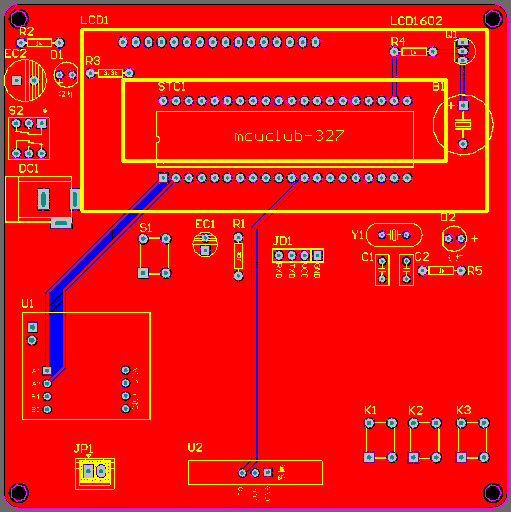

PCB:

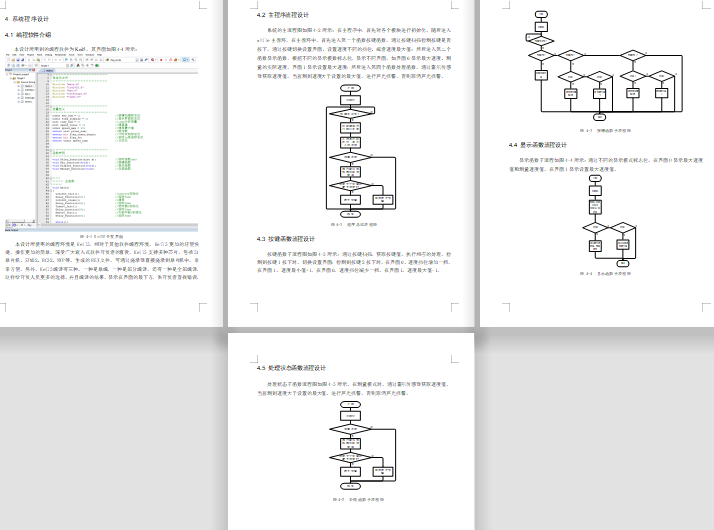

软件设计流程：

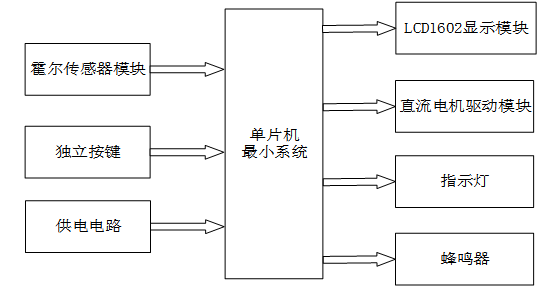

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成电动车超速报警的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入的部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是霍尔传感器检测模块，通过该模块获取电动车运行的速度；第二部分是独立按键按键，通过按键切换界面，设置速度的挡位及其设置速度的最大值等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分时LCD1602显示模块，通过该模块显示电动车设置的最大值、电动车当前的实际值、及其设置最大值；第二部分直流电机驱动模块，通过该模块驱动电动车车轮的转动，第三部分指示灯，第四部分时蜂鸣器，第三部分和第四部分构成单片机的声光报警，当监测到单片机的运行速度大于设置的最大值时，控制单片机的进行声光报警处理。

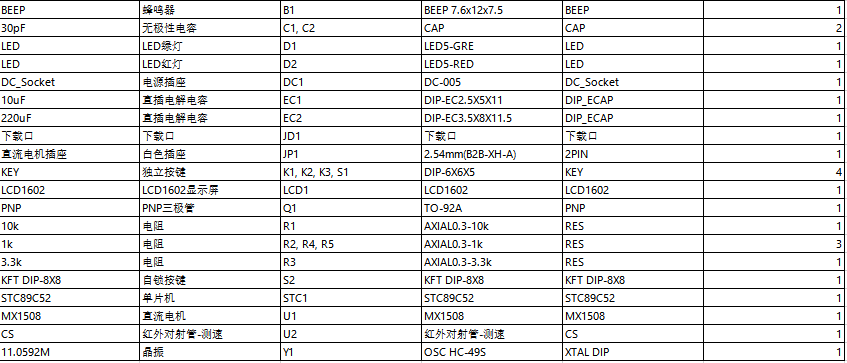

硬件清单：
