项目编号：hz-0061
STM32单片机WIFI版设计简介：
单片机类型：STM32F103C8T6
1、通过防水式DS18B20检测水温，水温大于设置的最大值，进行降温（风扇）；水温小于设置的最小值，进行加热（加热棒）
2、通过TDS水质模块检测水质，水质数值大于设置最大值，进行自动换水（两个水泵）
3、通过浊度传感器检测浑浊度，浑浊度大于设置最大值，进行自动换水（两个水泵）
4、通过按键可实现设置间隔多长时间投喂一次、多长时间充氧一次
5、通过光照检测模块检测光照值，当光照值小于设置最小值，进行补光
6、通过水位检测模块检测水位值，当启动换水后，利用一个水泵抽水，抽水到设置最小值时停止抽水，此时启动另一个水泵进行加水，加水到设置最大值停止，另外，当水位低于设置最小值时，自动加水，加水到设置最大值
7、通过按键可设置各阈值，另外，可通过按键手动控制加热、降温、换水、投喂、充氧、补光、加水
8、通过OLED显示屏显示数据
9、通过ESP8266 WIFI模块将测量数据发送到手机端，手机端可设置各阈值，另外，手机端可远程控制加热、降温、换水、投喂、充氧、补光、加水
实物演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
仿真演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版资料介绍视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版实物资料预览

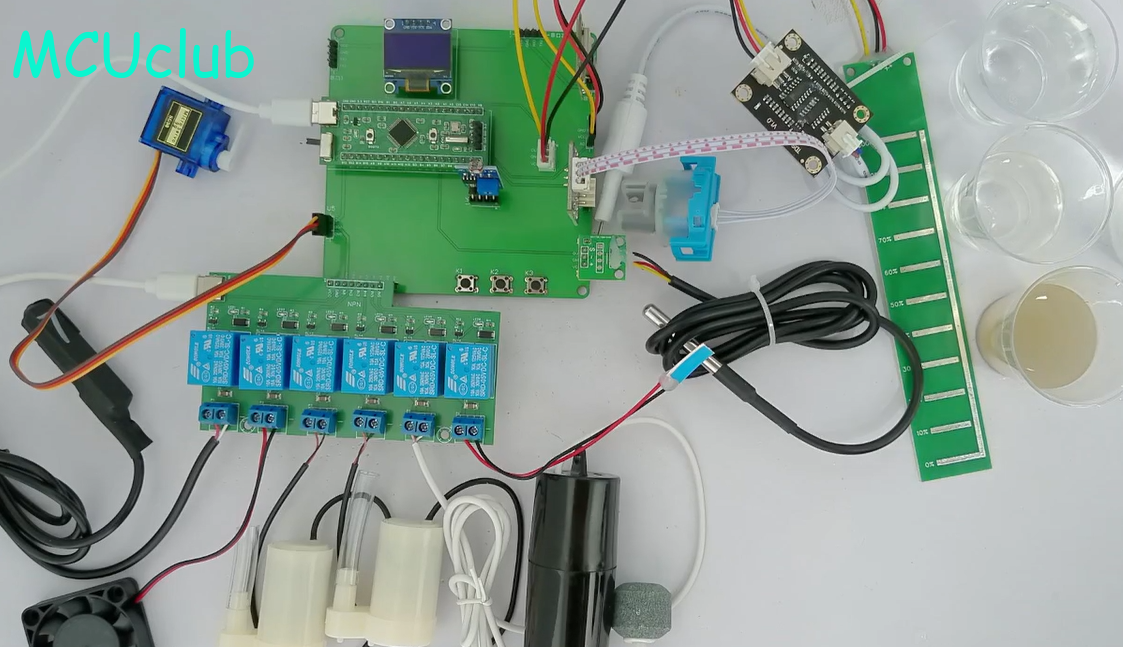

实物图
底板：底板在嘉立创进行打板，为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。
供电接口：TYPE-C
电子版仿真资料预览

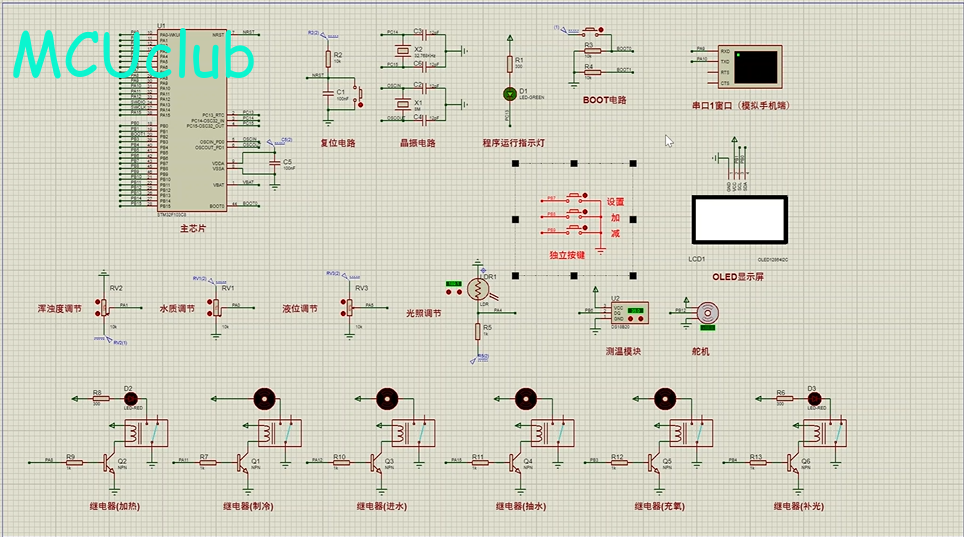

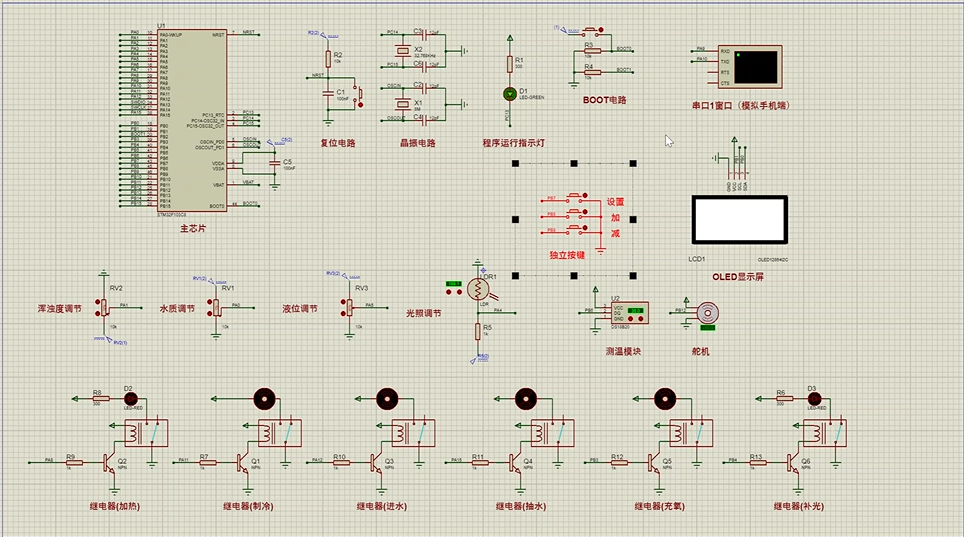

仿真图
仿真软件版本：proteus8.17 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

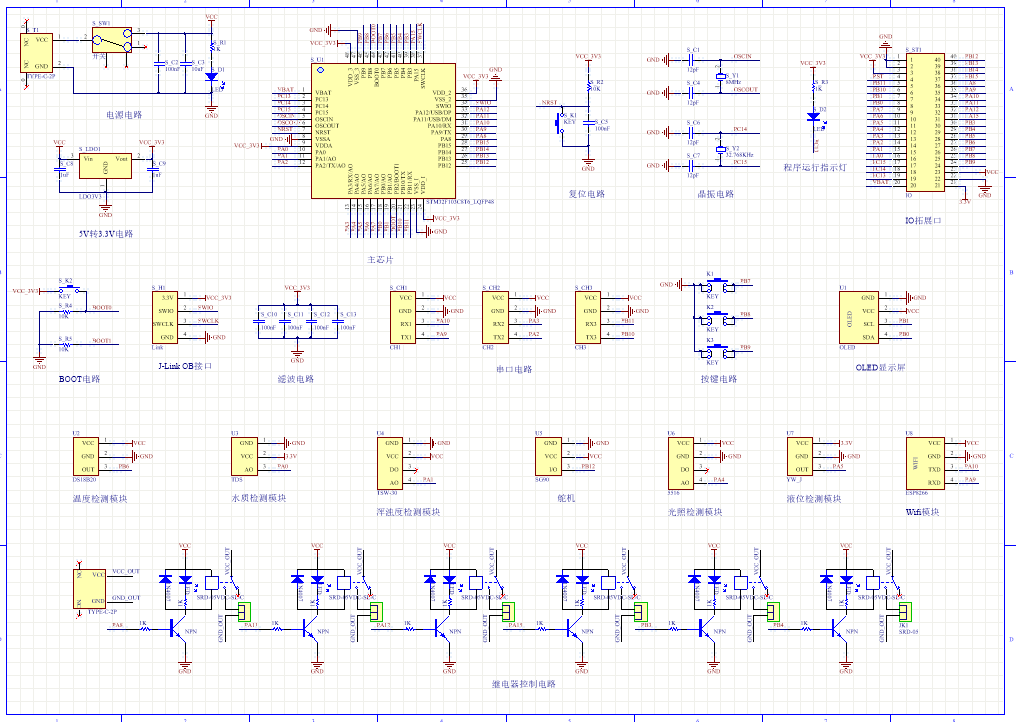

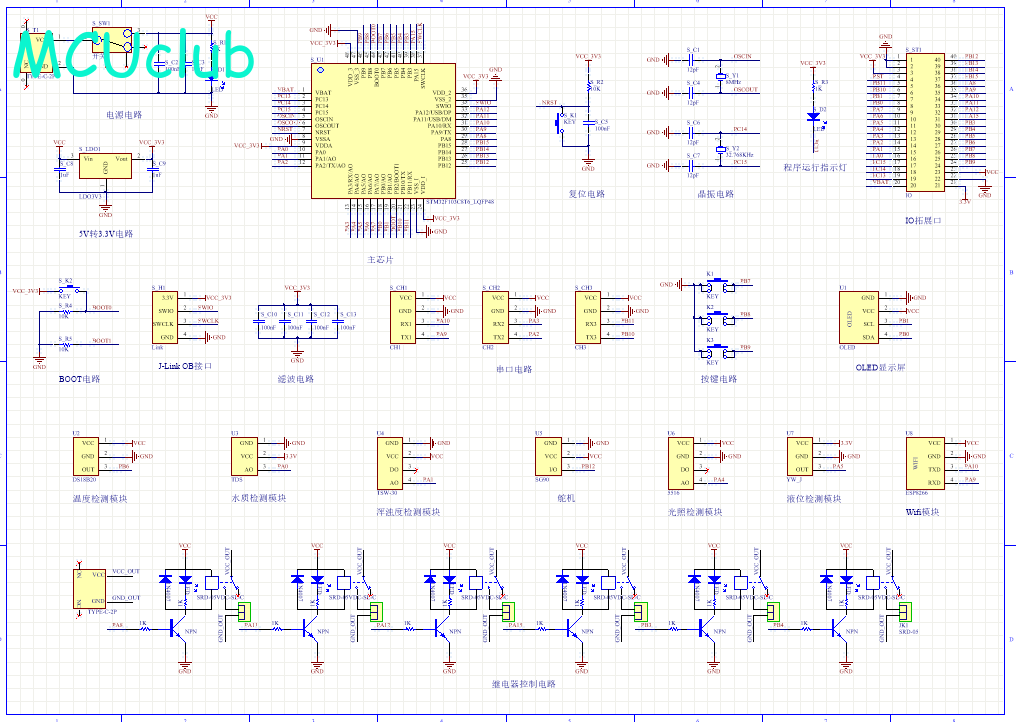

原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

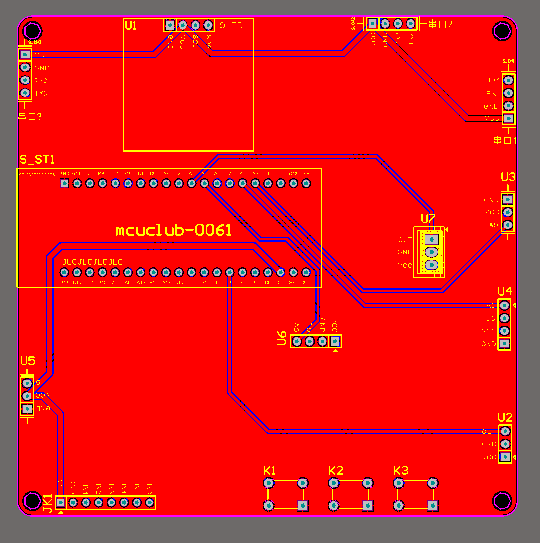

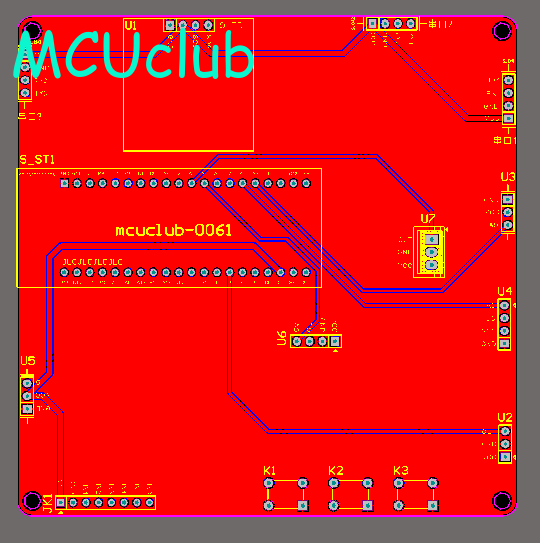

PCB图
软件版本：AD2013 （本站提供该软件免费下载链接）
PCB图是由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件，可以直接在嘉立创进行打板。两层板，上下覆铜接地。
注意：PCB图中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。如果想截没有项目编号的PCB图，可在PCB源文件中点击删除。另外，如果想在实物PCB板上加自己的信息（比如日期、学号、姓名等），可联系客服。

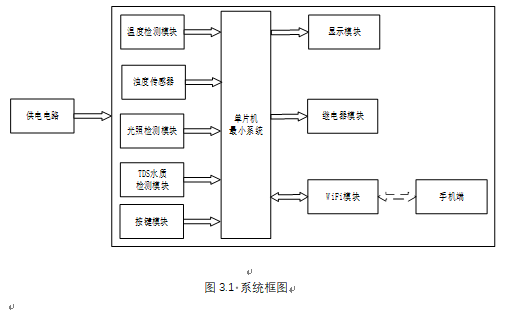

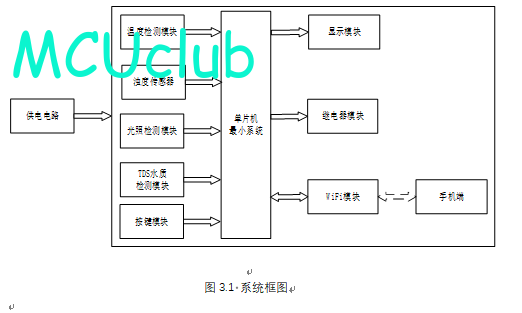

系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）

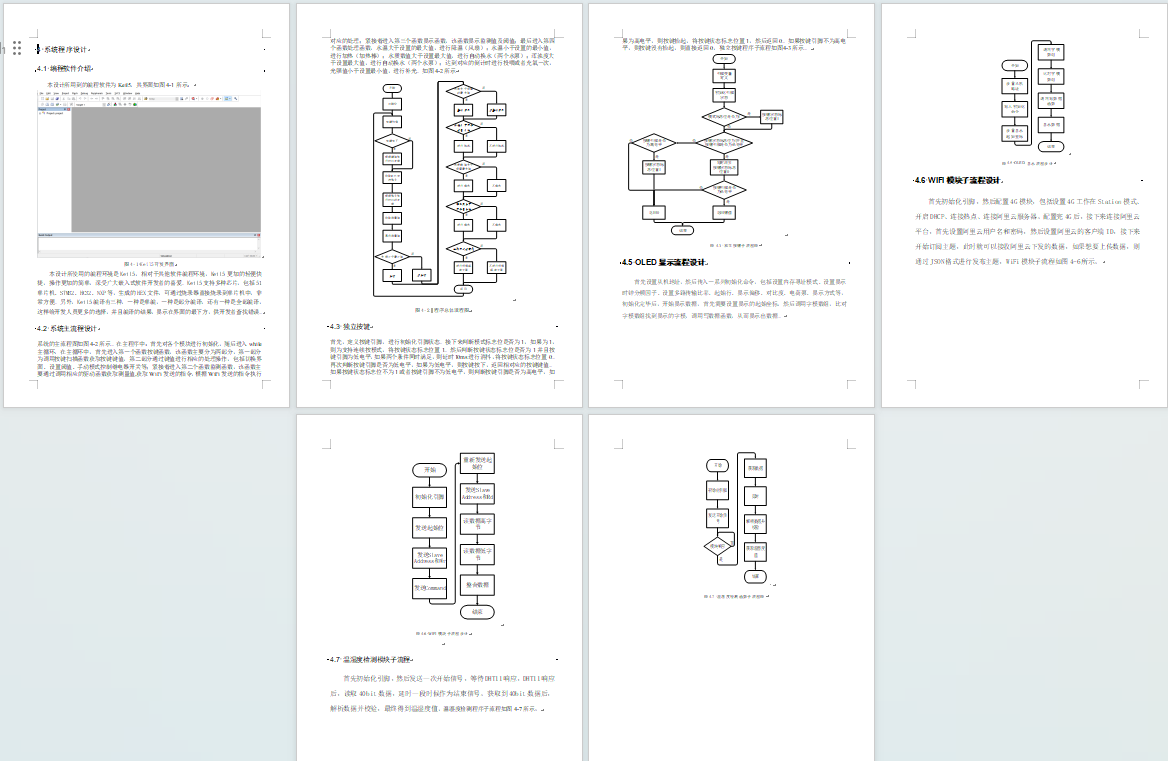

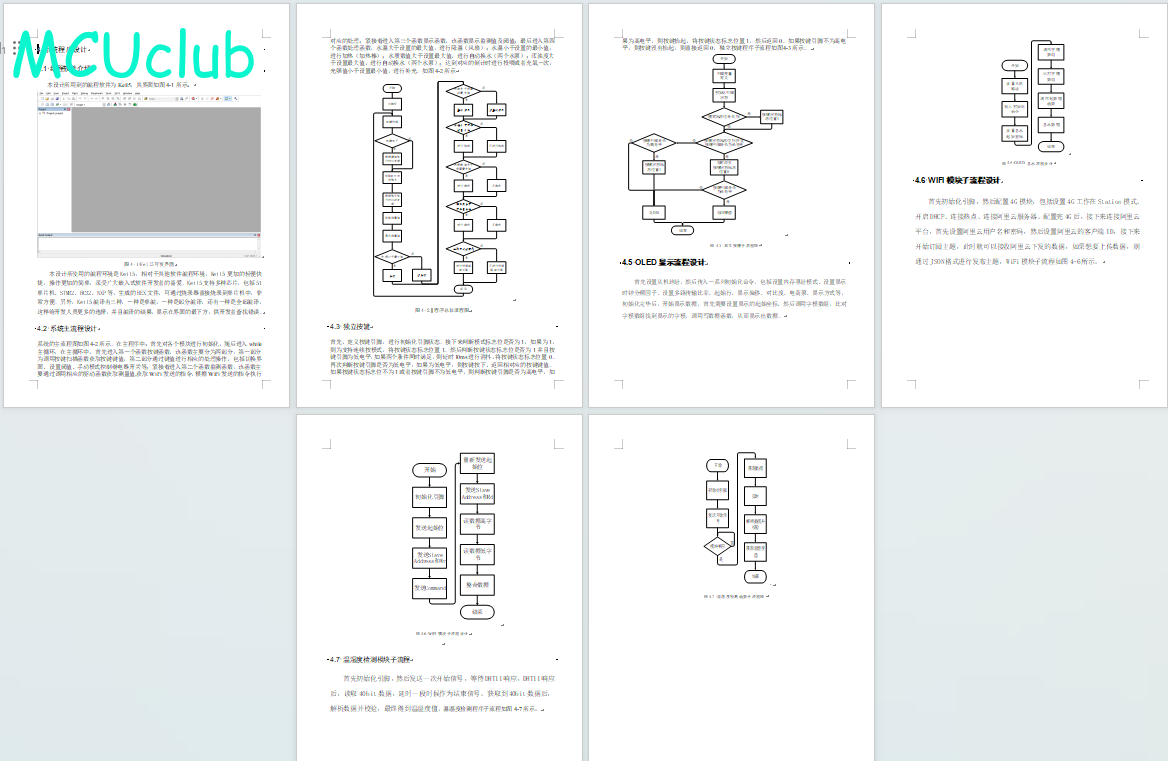

软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
