项目编号：hz-0076
STM32单片机设计简介：
单片机类型：STM32F103C8T6
1、通过3个LED灯模拟三个房间的灯（洗手间、客厅、卧室）
2、洗手间灯：有两种控制方式，第一种：在洗手间安放人体热释电感应模块，检测到有人时，并当光线较低时自动打开灯，人走后10s自动关闭；第二种：可通过按键开关灯
3、卧室灯：通过按键可设定卧室亮灯时间，时间到达后，自动熄灭，通过显示屏显示计时时间，可通过按键开关灯
4、客厅灯：可通过按键调节灯的亮度，通过另一个按键控制灯的开关
扩展功能：通过蓝牙连接手机端，手机端可以控制三个灯的亮灭，另外可以调节客厅灯的亮度，设置卧室灯的时间
实物演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
仿真演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版资料介绍视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版实物资料预览

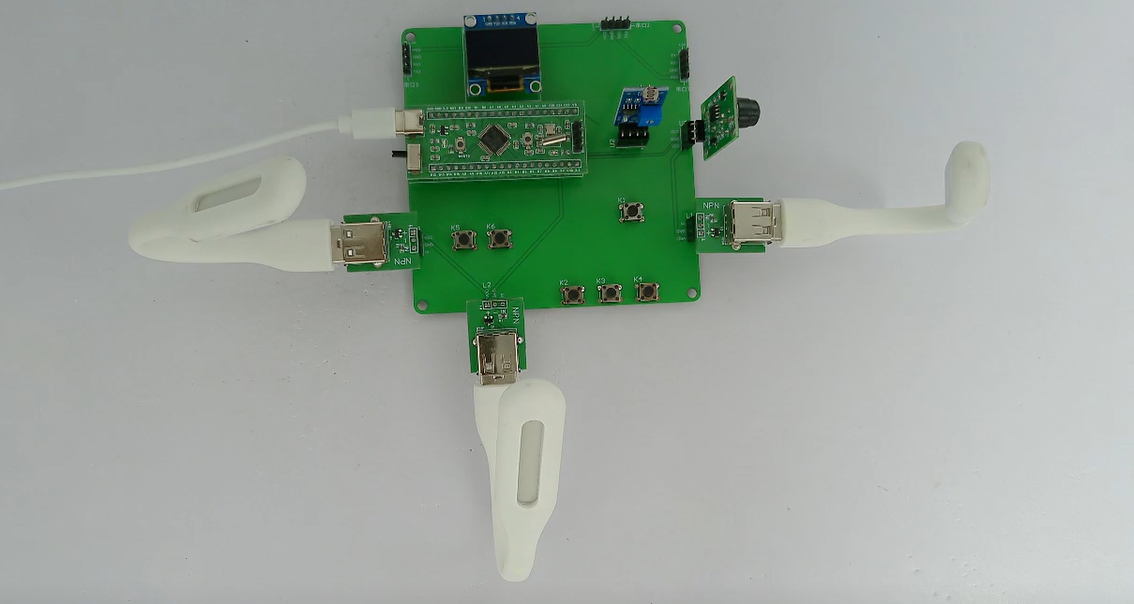

实物图
底板：底板在嘉立创进行打板，为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。
供电接口：TYPE-C
电子版仿真资料预览

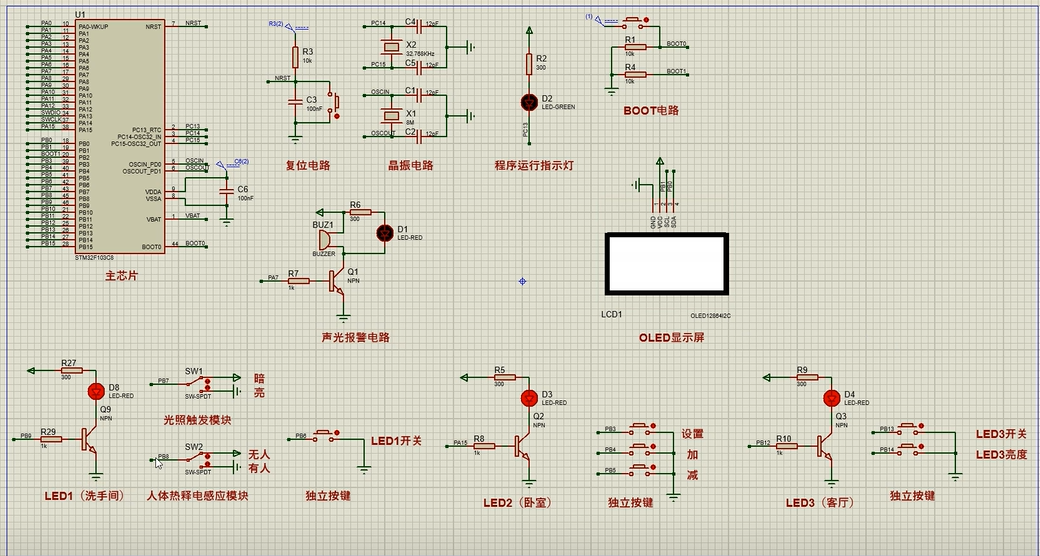

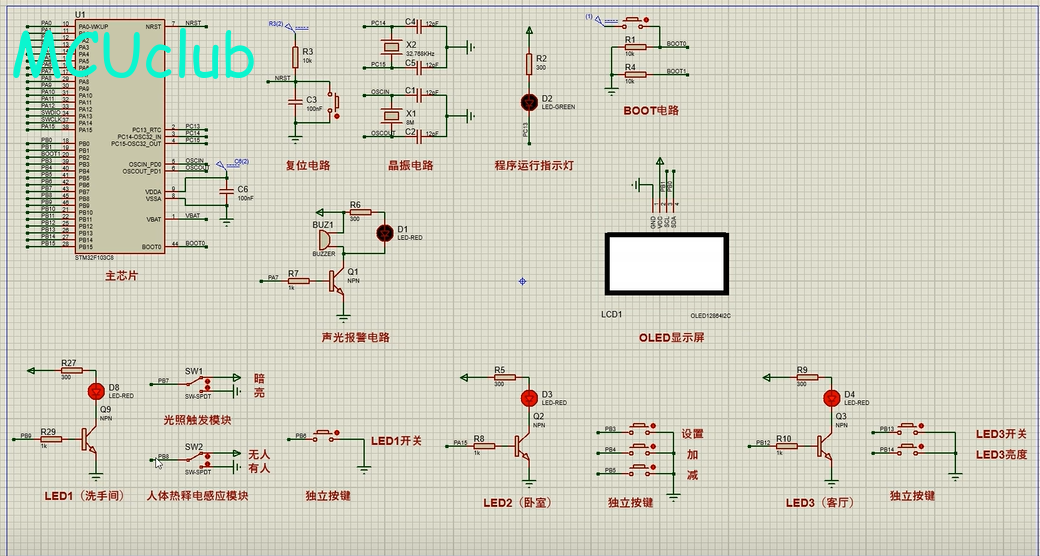

仿真图
仿真软件版本：proteus8.17 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

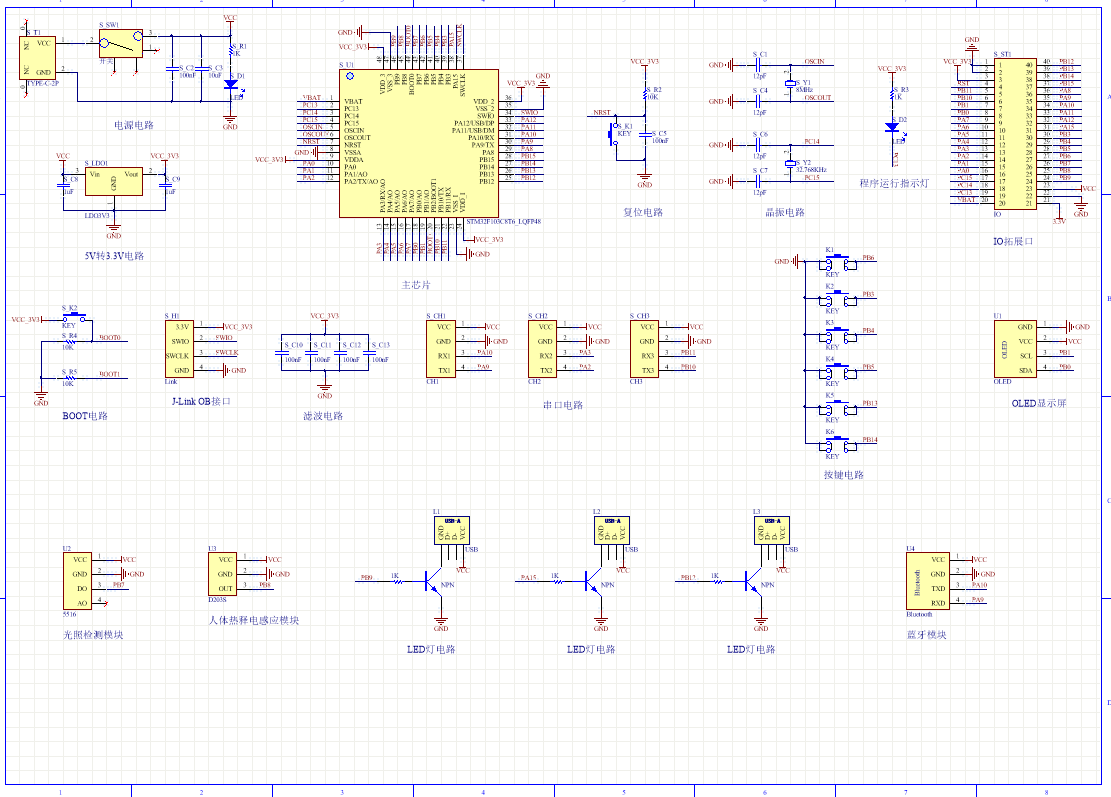

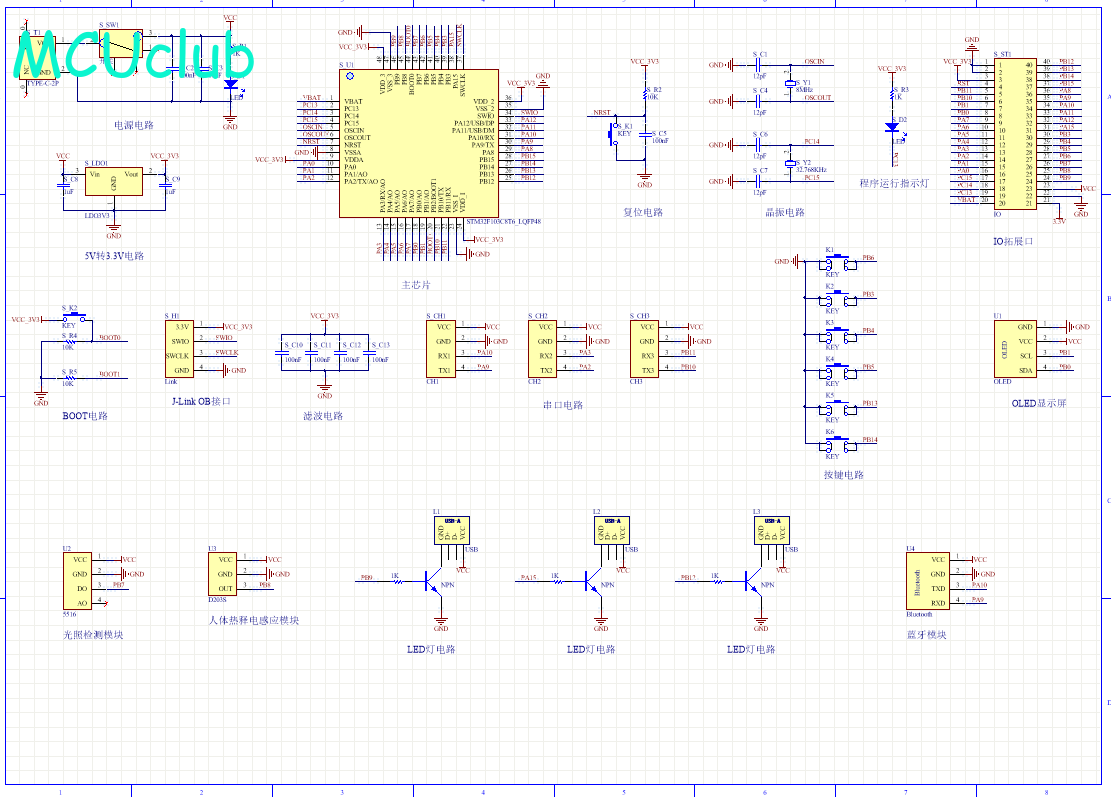

原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

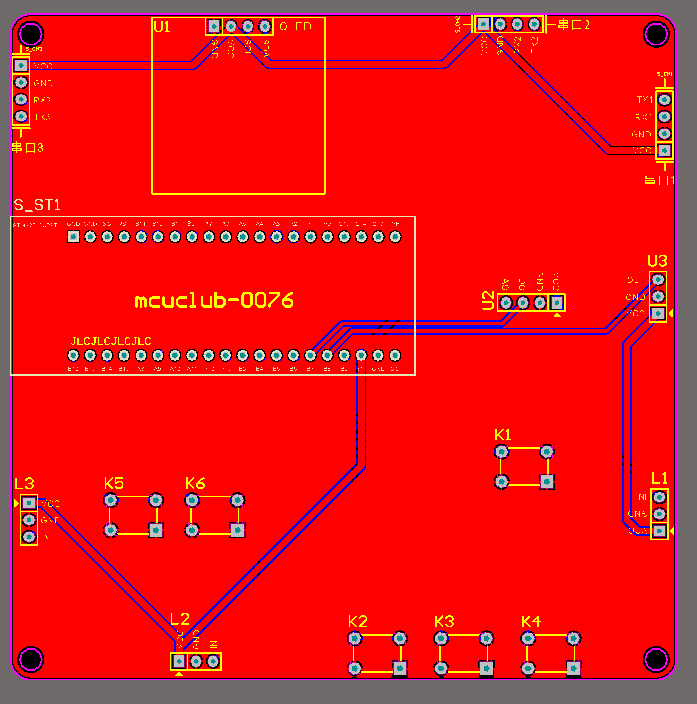

PCB图
软件版本：AD2013 （本站提供该软件免费下载链接）
PCB图是由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件，可以直接在嘉立创进行打板。两层板，上下覆铜接地。
注意：PCB图中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。如果想截没有项目编号的PCB图，可在PCB源文件中点击删除。另外，如果想在实物PCB板上加自己的信息（比如日期、学号、姓名等），可联系客服。

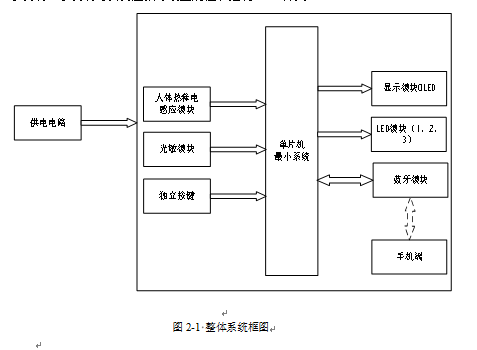

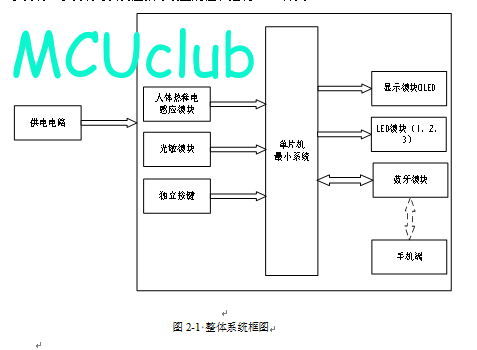

系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）

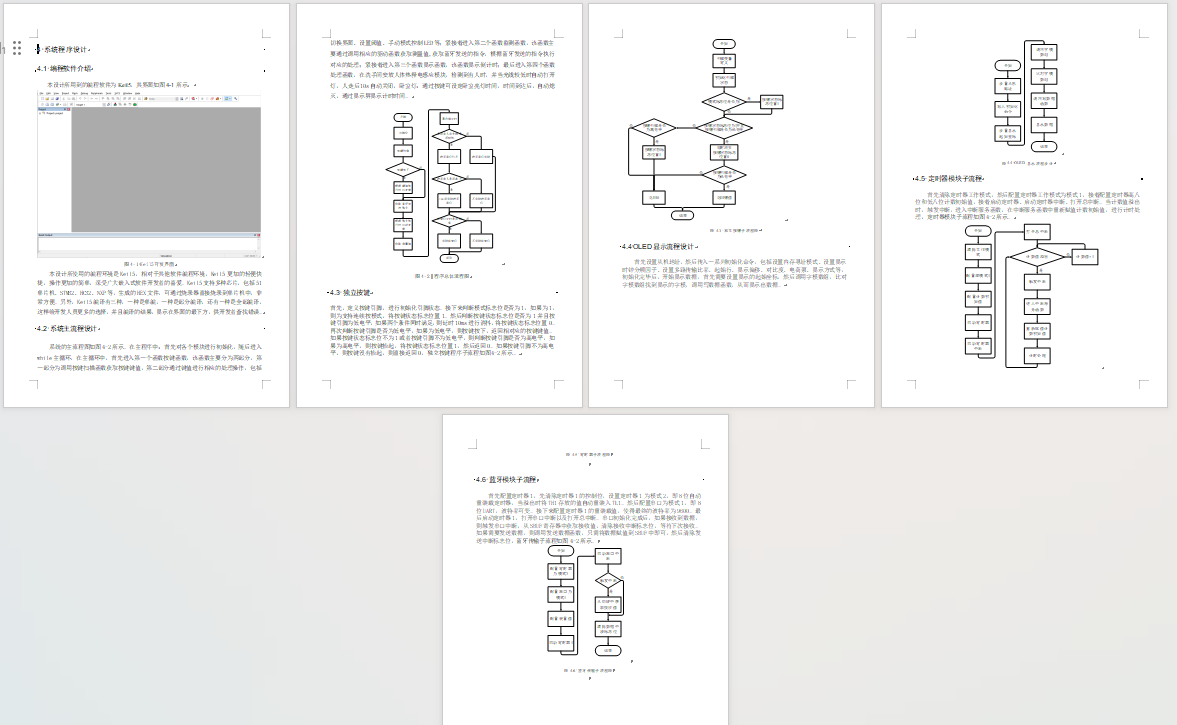

软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
