项目编号：hz-0213
STM32单片机设计简介：
单片机类型：STM32F103C8T6
1、通过3*3的矩阵键盘选择9种商品，当按下某个商品时，显示商品名及价格
2、当按下确认键后，有两种付款 方式
方式一：通过红外计数管检测投币数量，当数量一致时，通过步进电机正转180°模拟出货，出货后5s后，步进电机反转180°回归，并清除显示的商品。当支付超过10s未出现投币数增加，则恢复初始界面。
方式二：通过扫码枪扫码支付二维码，支持微信或支付宝付款码付款，当扫码成功后，通过步进电机正转180°模拟出货，出货后5s后，步进电机反转180°回归，并清除显示的商品。当支付超过10s仍未支付，则恢复初始界面。
3、通过取消按键可以取消当前选择，重新进行选择
4、通过AT24C02存储当前各个商品剩余数量、各个商品已卖数量、各个商品售卖金额
5、通过光照检测模块检测光照，通过人体热释电感应模块检测是否有人，当光照过低且有人时，则打开补光灯
6、通过OLED显示屏显示数据
7、通过蓝牙模块连接手机，每售卖一件商品，都会将当前各个商品剩余数量、各个商品已卖数量、各个商品售卖金额发送到手机端，另外，当管理员补货时，需要通过手机端将各商品数量修正
实物演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
仿真演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版资料介绍视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版实物资料预览

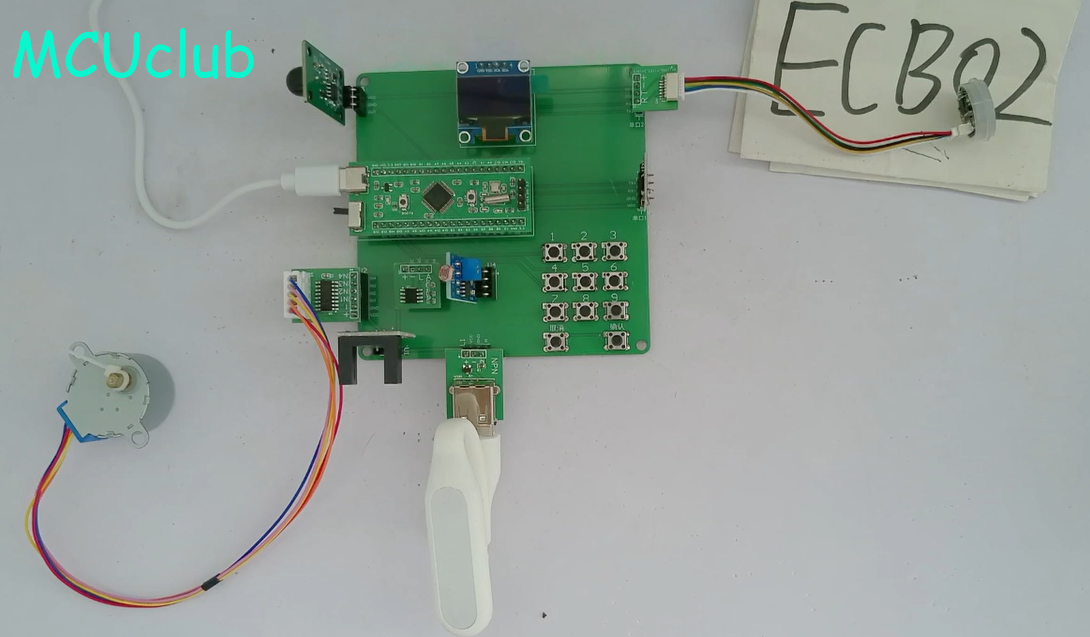

实物图
底板：底板在嘉立创进行打板，为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。
供电接口：TYPE-C
电子版仿真资料预览

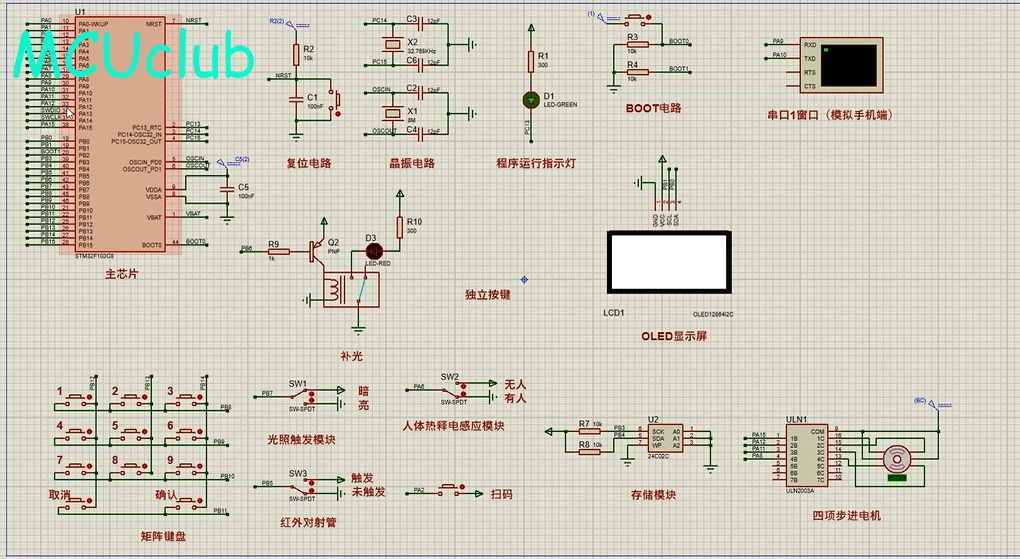

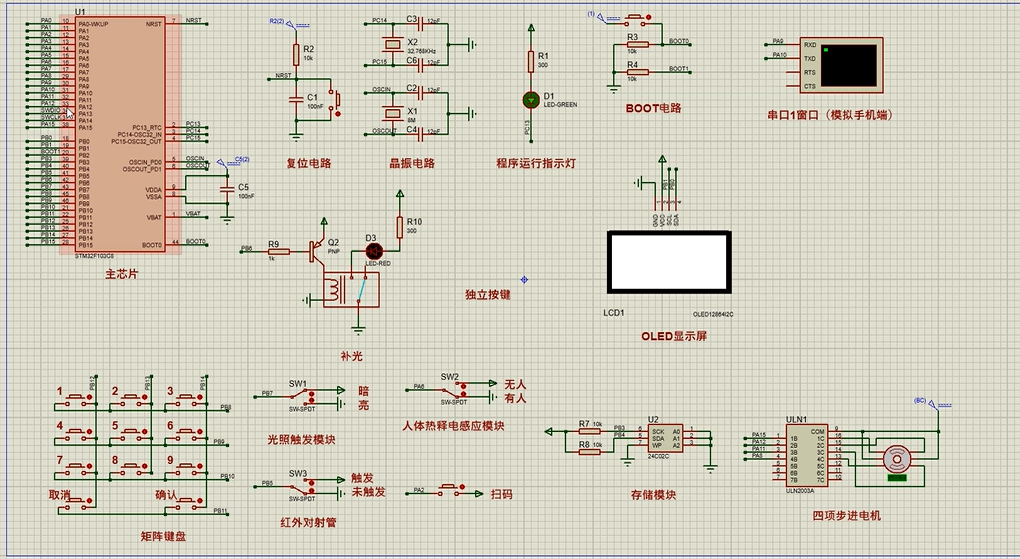

仿真图
仿真软件版本：proteus8.17 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

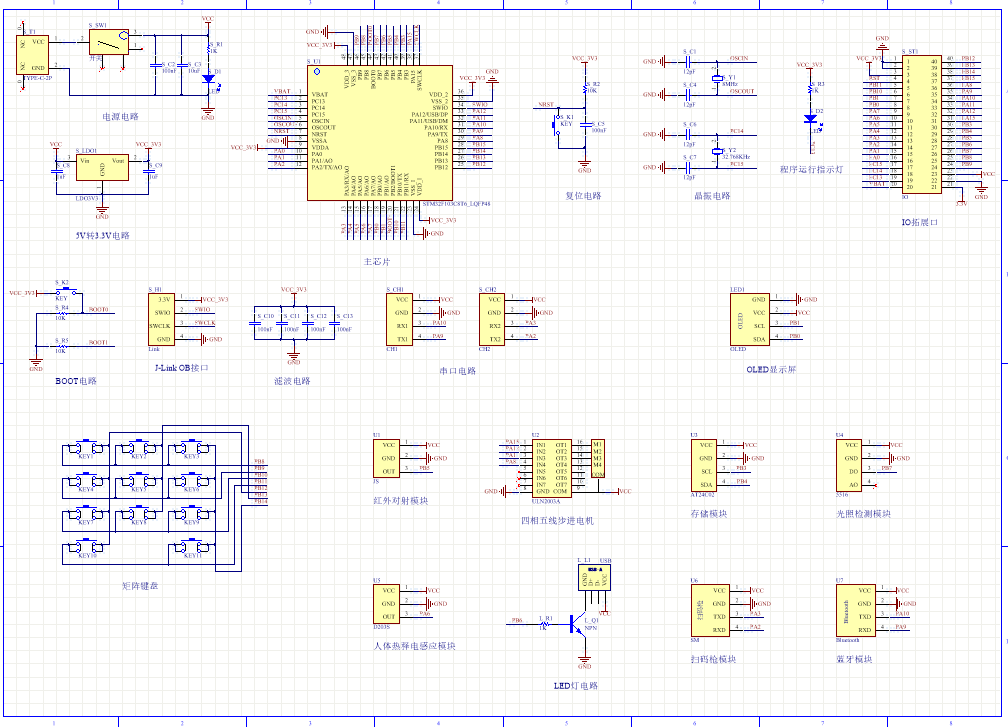

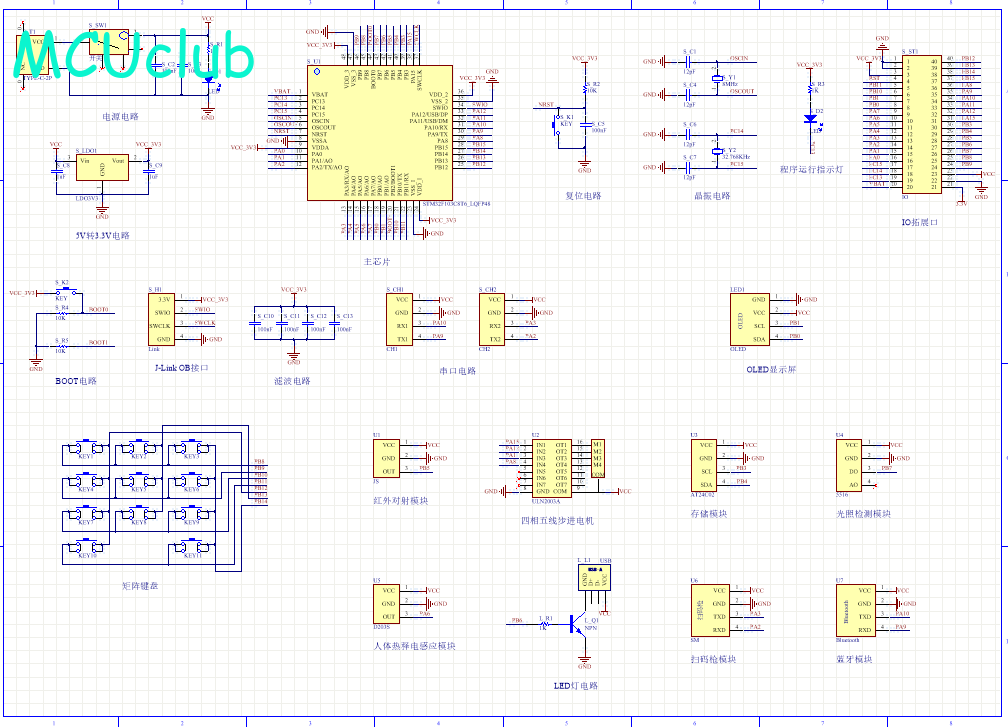

原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

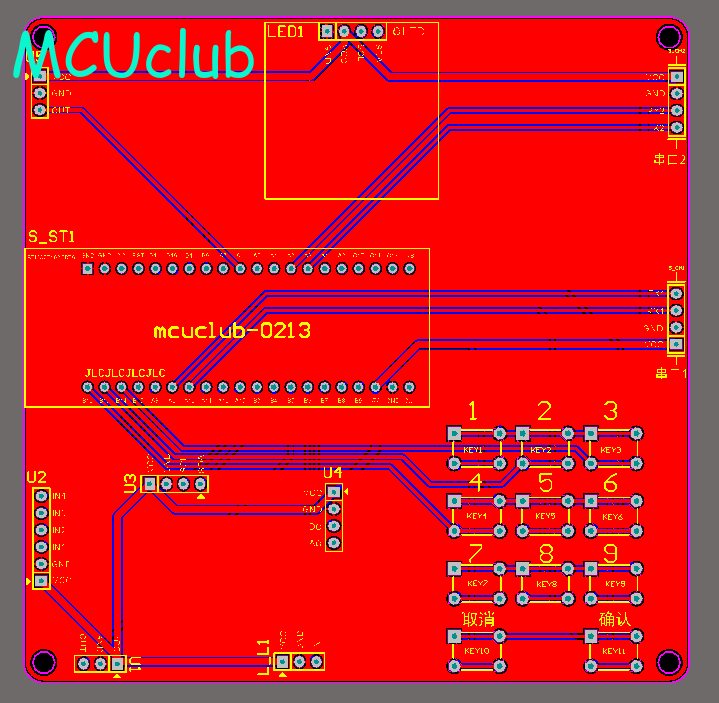

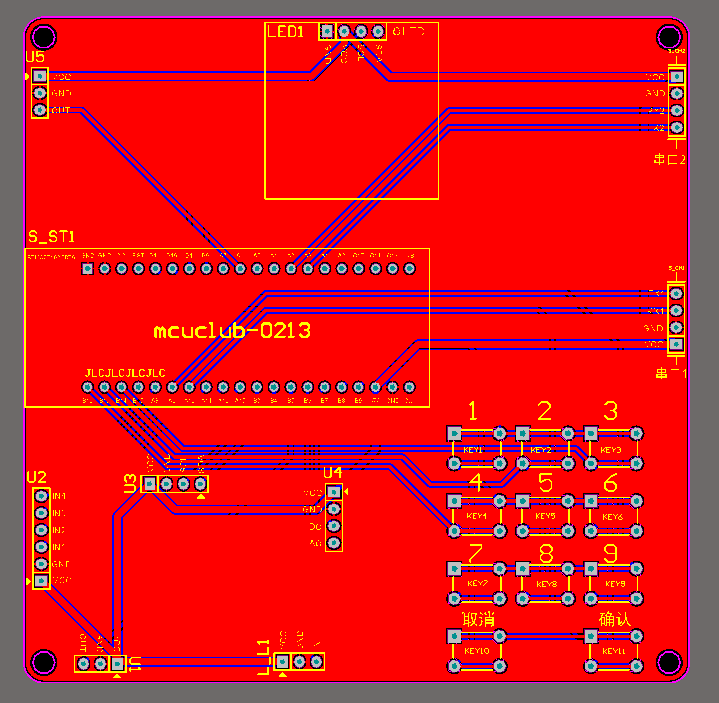

PCB图
软件版本：AD2013 （本站提供该软件免费下载链接）
PCB图是由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件，可以直接在嘉立创进行打板。两层板，上下覆铜接地。
注意：PCB图中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。如果想截没有项目编号的PCB图，可在PCB源文件中点击删除。另外，如果想在实物PCB板上加自己的信息（比如日期、学号、姓名等），可联系客服。

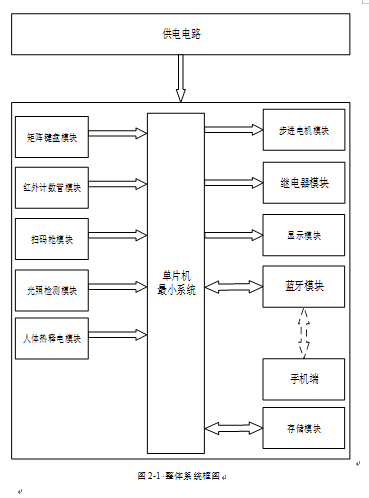

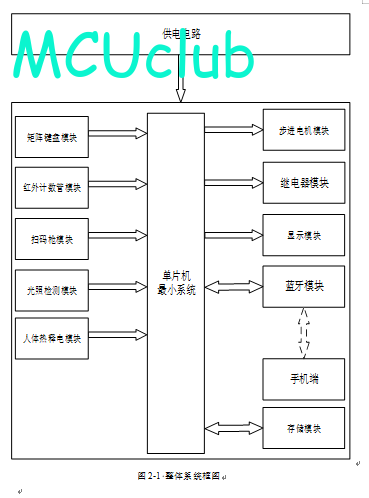

系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）

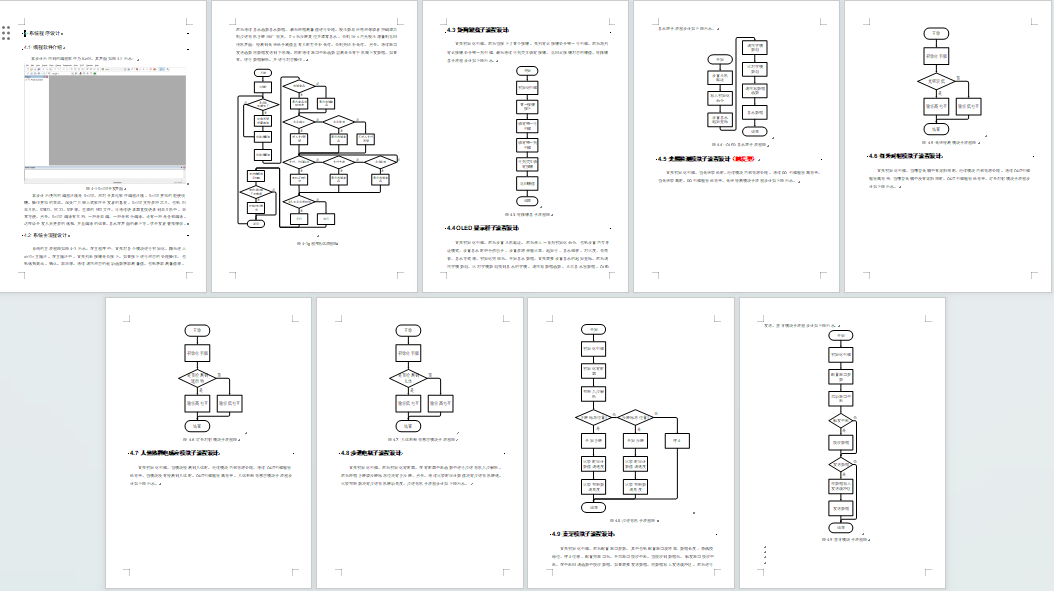

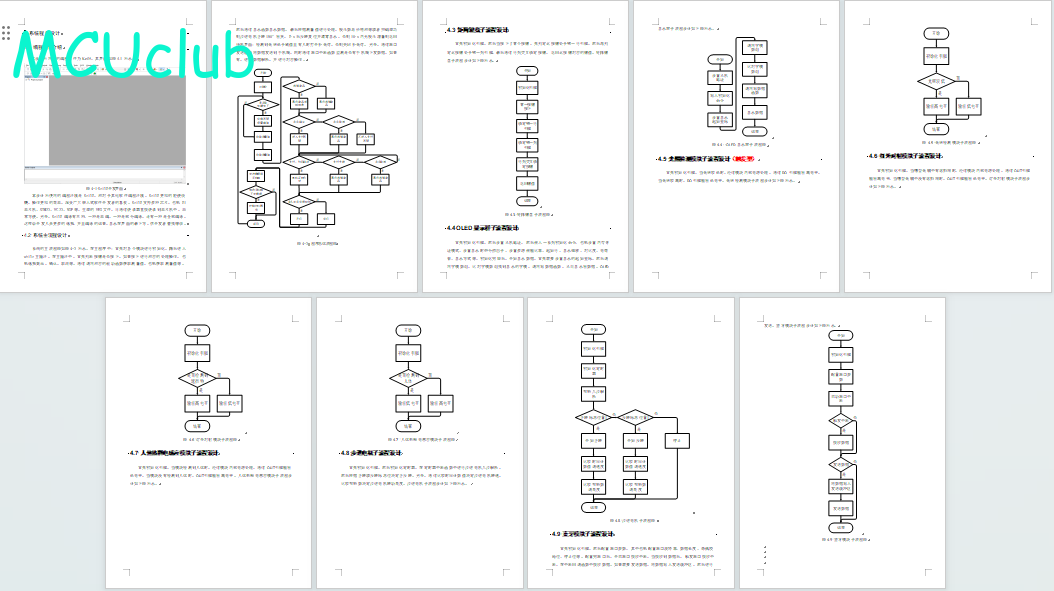

软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
