项目编号：mcuclub-fz-304
功能介绍：
单片机类型：STM32F103C8T6
具体功能：
1、通过GP2Y10检测当前环境中的空气质量，检测到空气质量大于设置的最大值控制消毒灯进行消毒。
2、通过时钟模块获取当前的时间，可以消毒的时间，设置定时提醒换滤网时间。
3、通过按键可以开关消毒。
4、数据通过蓝牙JDY-31传输到到手机。
仿真演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版仿真资料预览

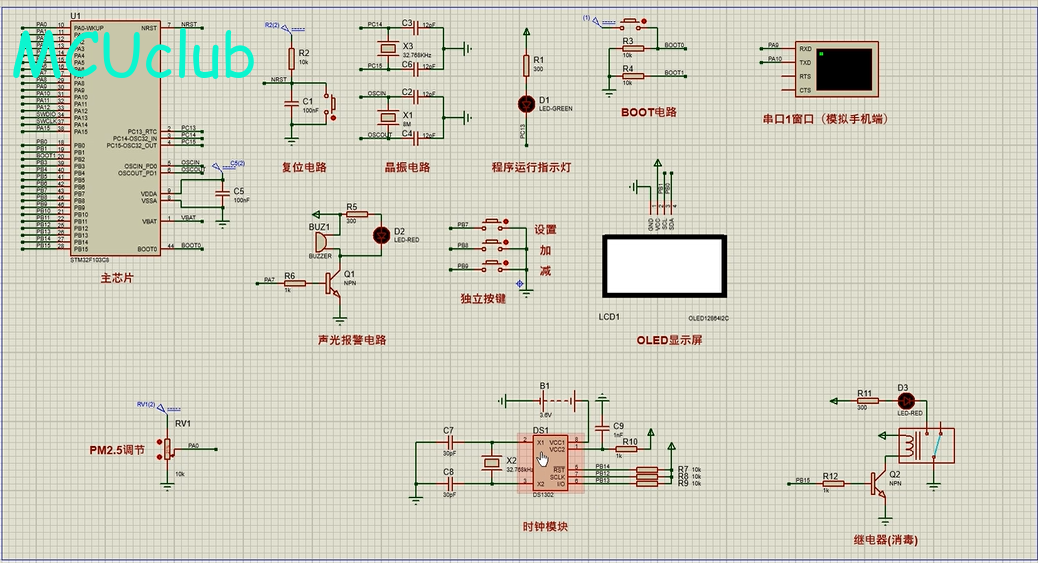

仿真图
仿真软件版本：proteus8.17 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

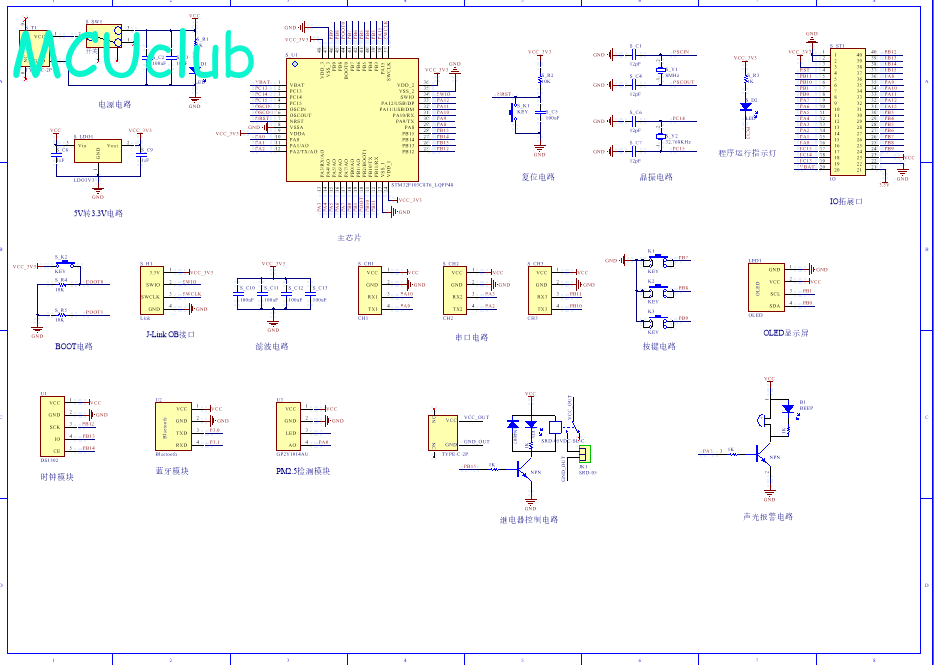

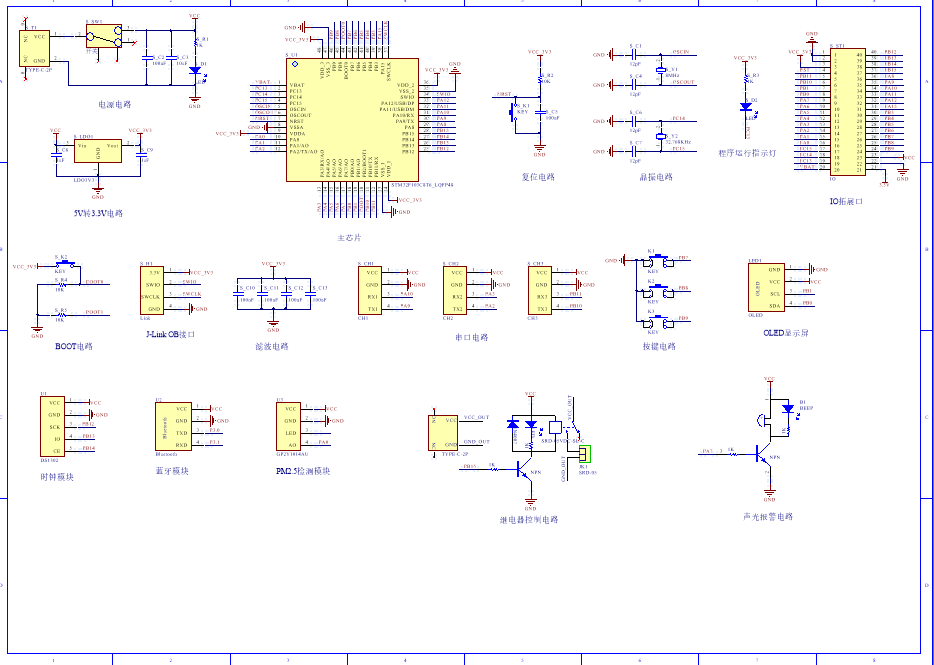

原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图。另外，仿真资料中不提供PCB源文件，只有实物资料中才有。

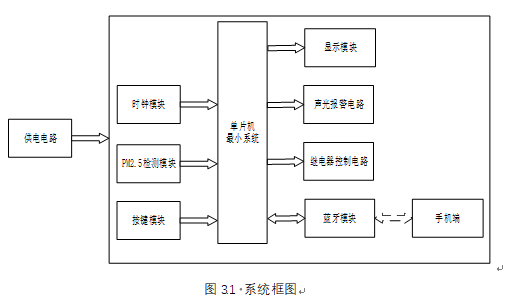

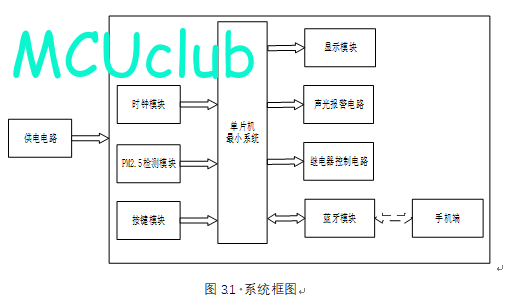

系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）

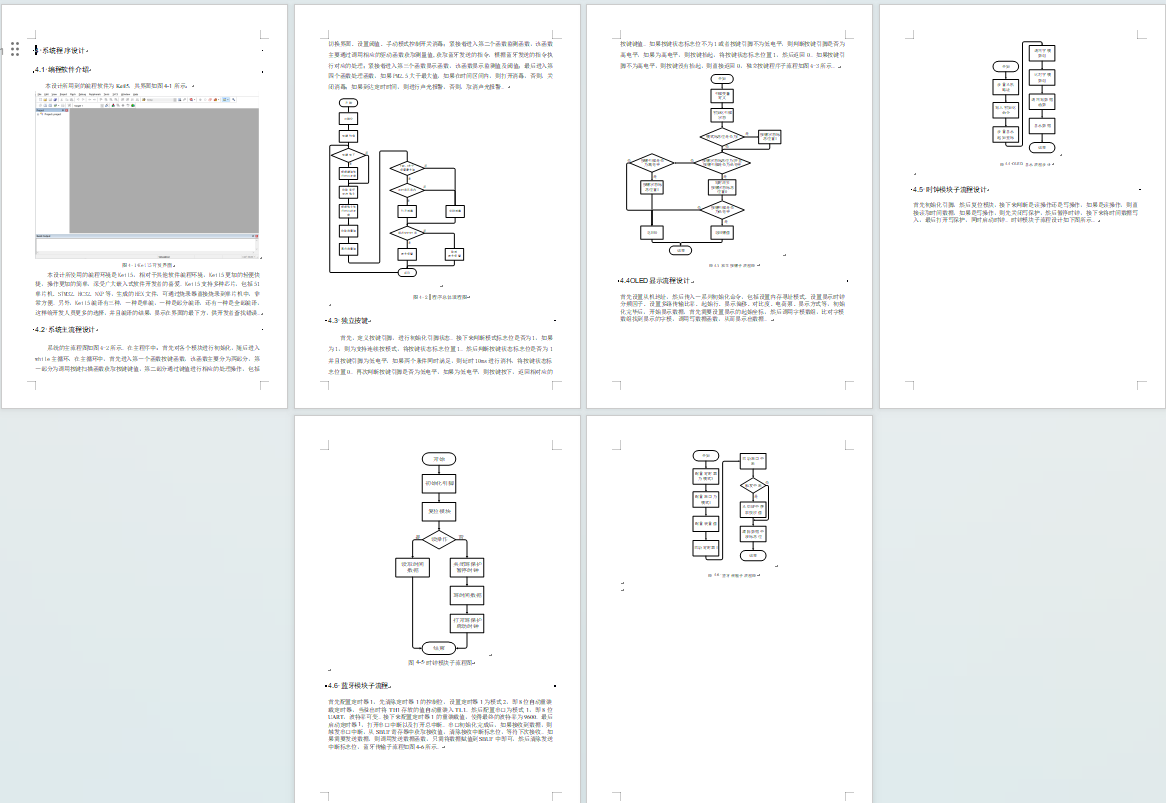

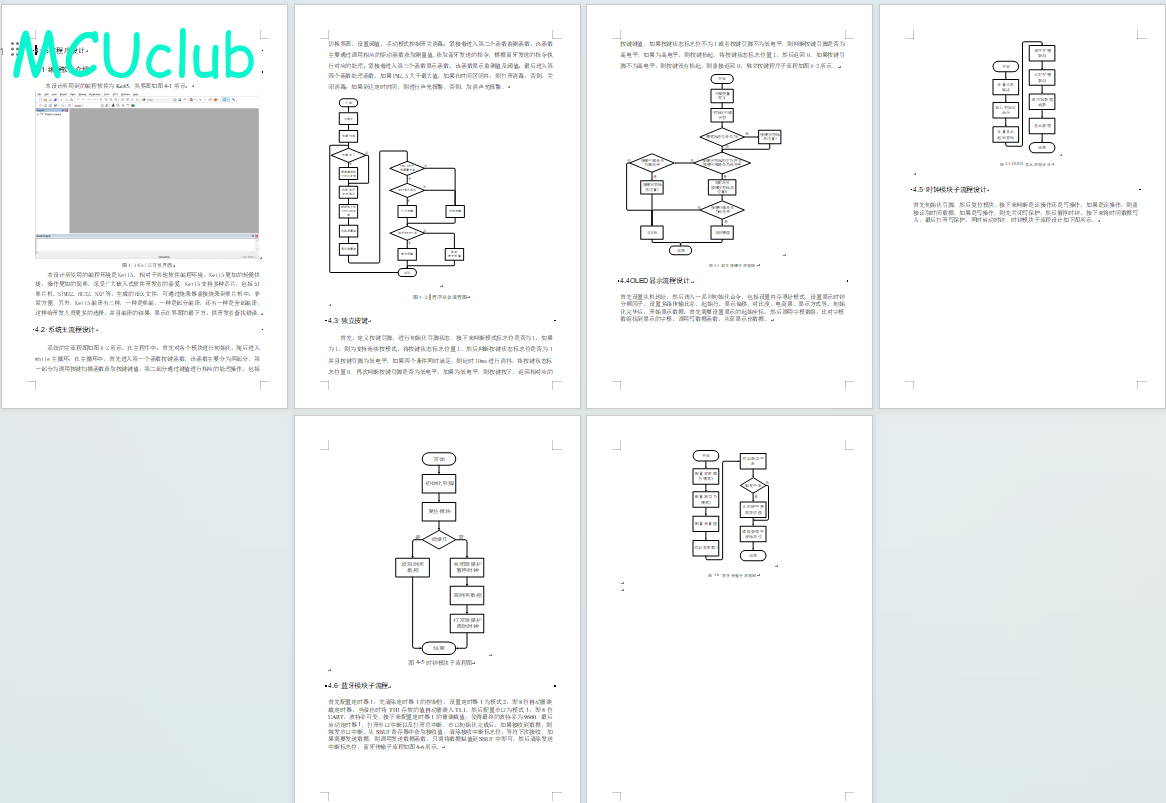

软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
