项目编号：mcuclub-fz-329
功能介绍：
单片机类型：STM32F103C8T6
具体功能：
1、通过模式按键可以选择不同模式（标准、浸洗、强洗、快洗），通过4个LED灯指示，模式不同，时间不同
2、通过水量按键可选择不同的水位（18L、32L、46L、62L），通过4个LED灯指示
3、通过水位监测模块监测当前的水位，进水水位大于等于设置水位开始启动
4、通过4个LED灯显示当前所处过程（浸泡、洗涤、漂洗、脱水）
5、通过一个启动／暂停按键控制洗衣机的启动／暂停
6、洗衣结束后，蜂鸣器报警3次提醒洗衣结束
7、通过OLED显示时间
8、通过一个继电器模拟进水、另一个继电器模拟出水、直流电机模拟洗涤
扩展功能：通过蓝牙模块将所有状态发送到手机端，手机端可以控制洗衣机启停
仿真演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版仿真资料预览

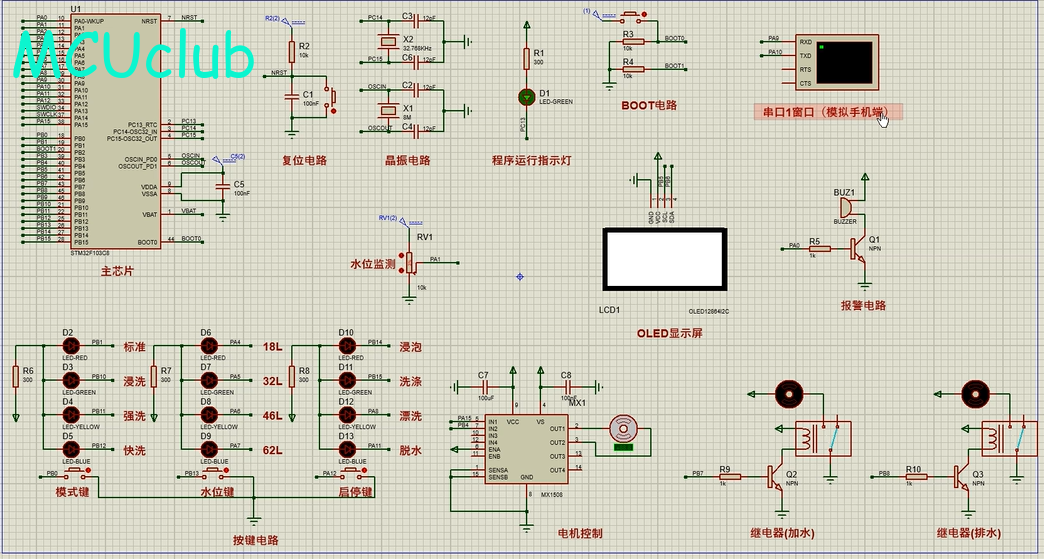

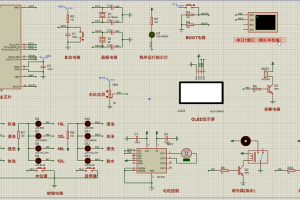

仿真图
仿真软件版本：proteus8.17 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

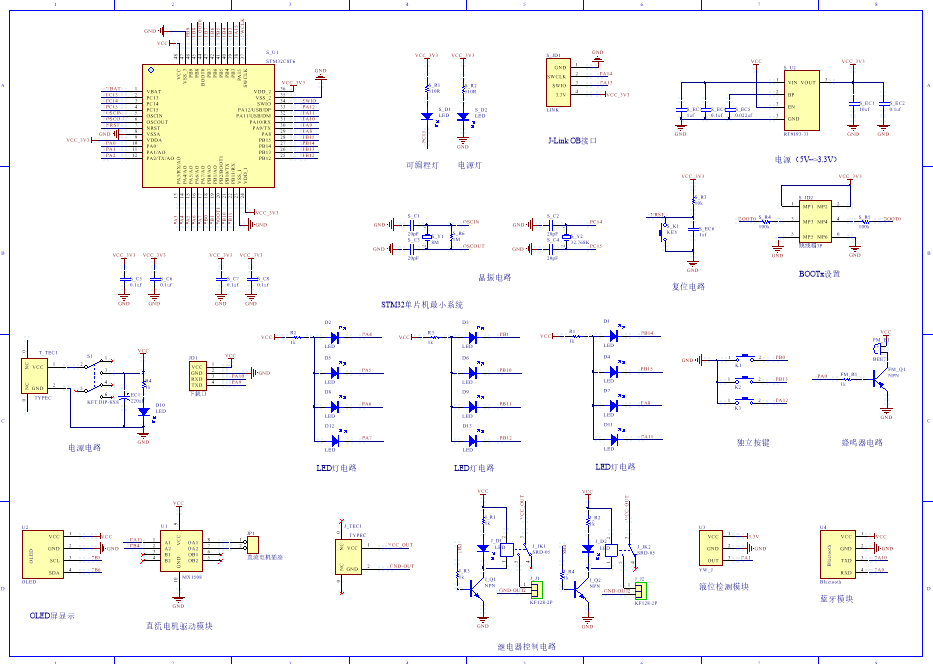

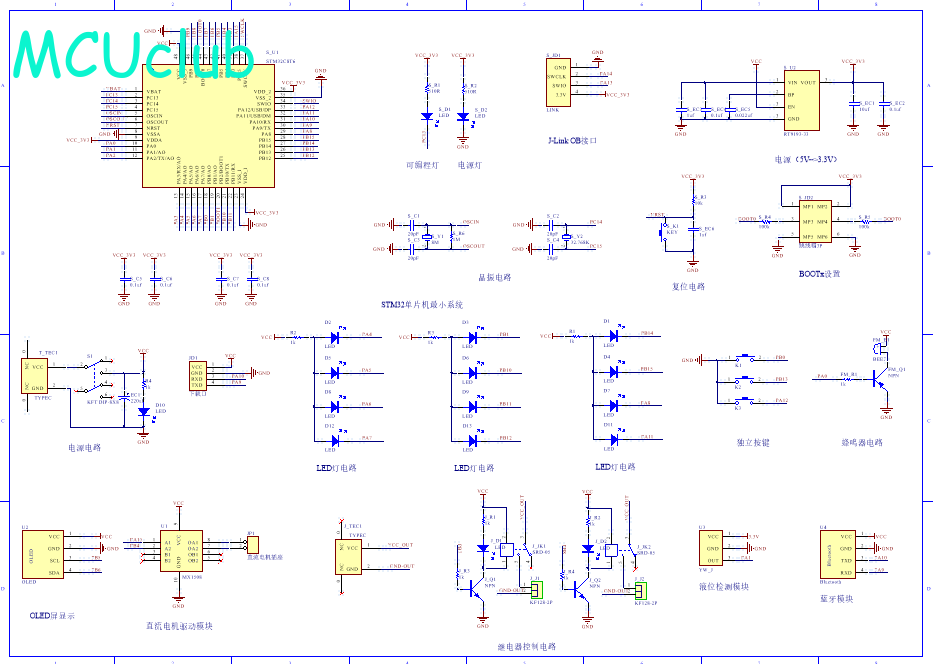

原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图。另外，仿真资料中不提供PCB源文件，只有实物资料中才有。

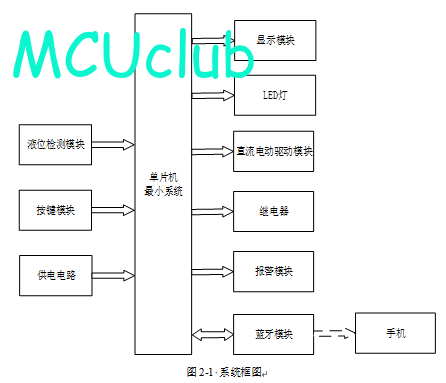

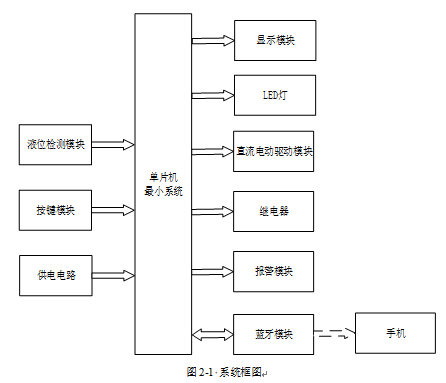

系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）

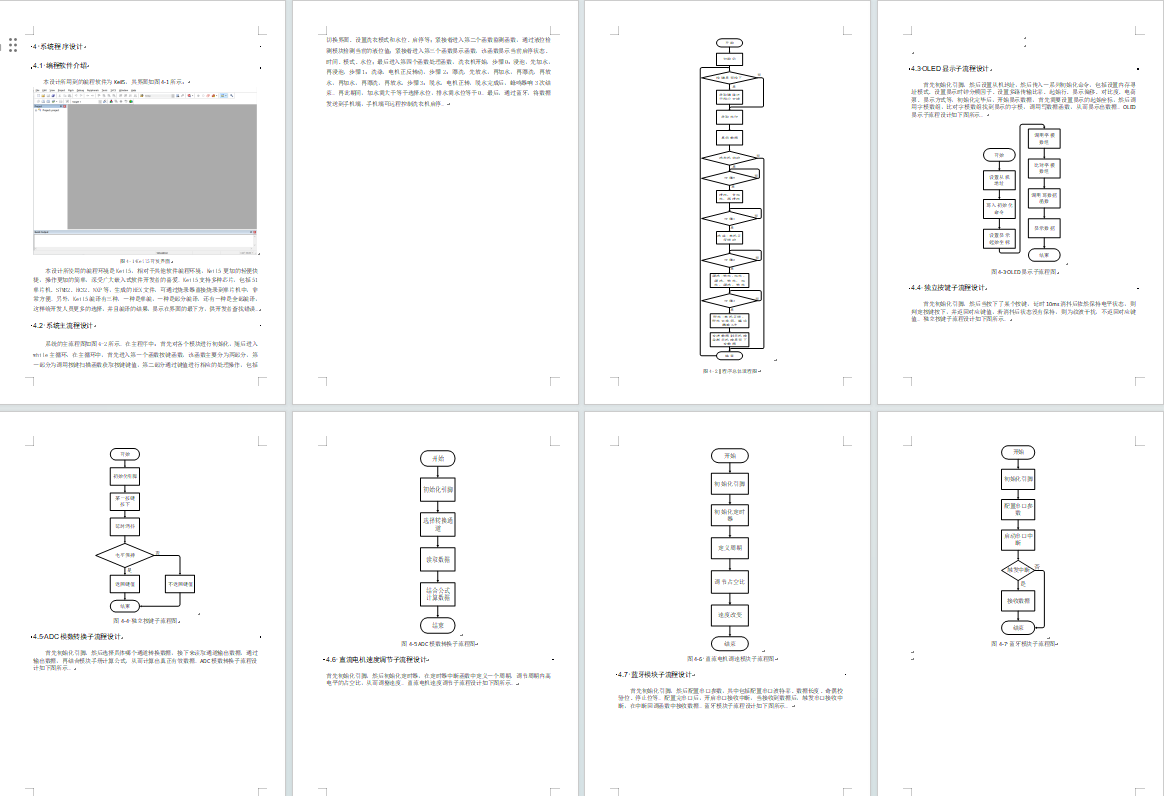

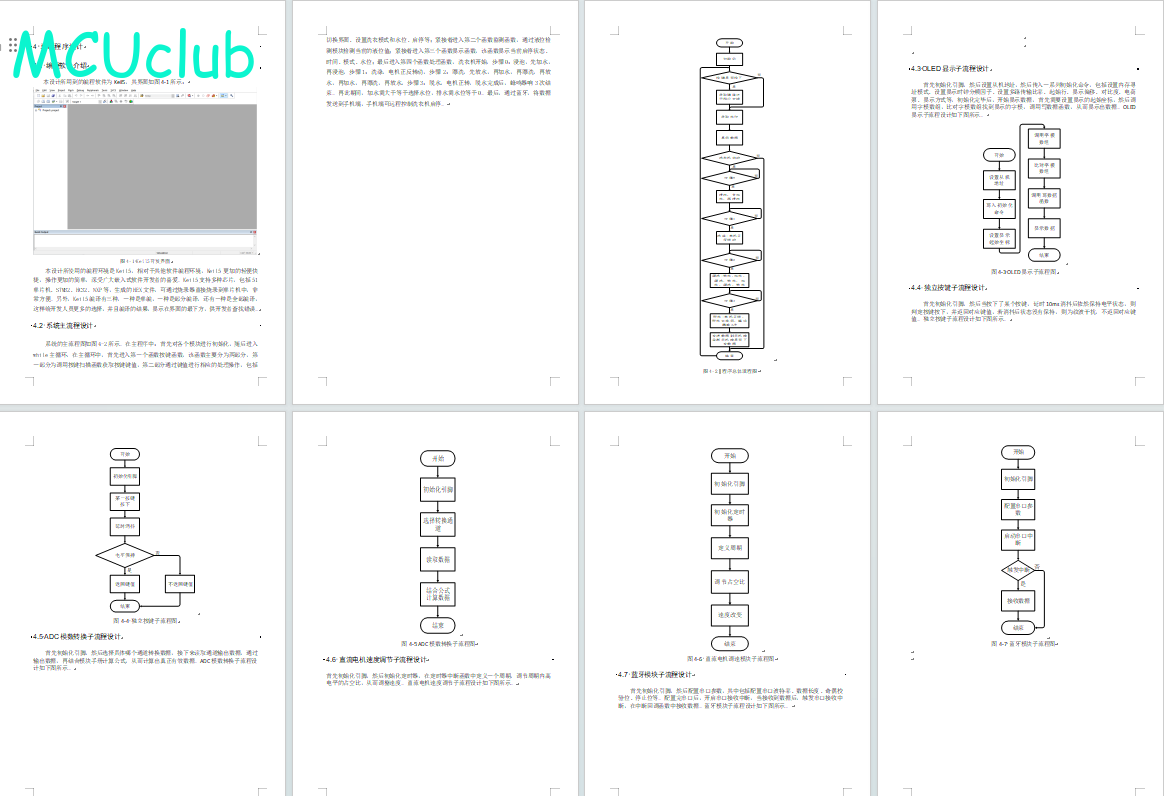

软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
