项目编号：mcuclub-fz-340
功能介绍：
单片机：STM32F103C8T6
功能简介：
1、通过两个防水式DS18B20测量冰箱的上下层温度，并通过两个继电器模拟上下层制冷系统，当温度高于设置最大值时，相应层的继电器闭合进行制冷，直到小于设置最小值。
2、通过两个霍尔传感器检测冰箱门是否打开，如果打开，则开始计时，若1分钟后门仍未关闭，则进行声光报警。
3、通过光敏电阻检测光照值，如果光照值低于设置最小值且为开门状态，则自动打开照明灯。
4、通过气体传感器检测冰箱内 是否有因食物腐烂所产生的有害气体，如果有气体值高于设定阈值且柜门关闭，则进行声光报警，同时开启自动杀菌功能（紫外线消毒）。
5、通过按键设置各项功能的阈值，通过可过按键可以手动开启杀菌功能并设定杀菌时间。
6、通过显示屏显示测量值。
7、通过WIFI模块将测量数据发送到手机端，通过手机端可以设置各项阈值，同时可以手动开启杀菌功能。
仿真演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版仿真资料预览

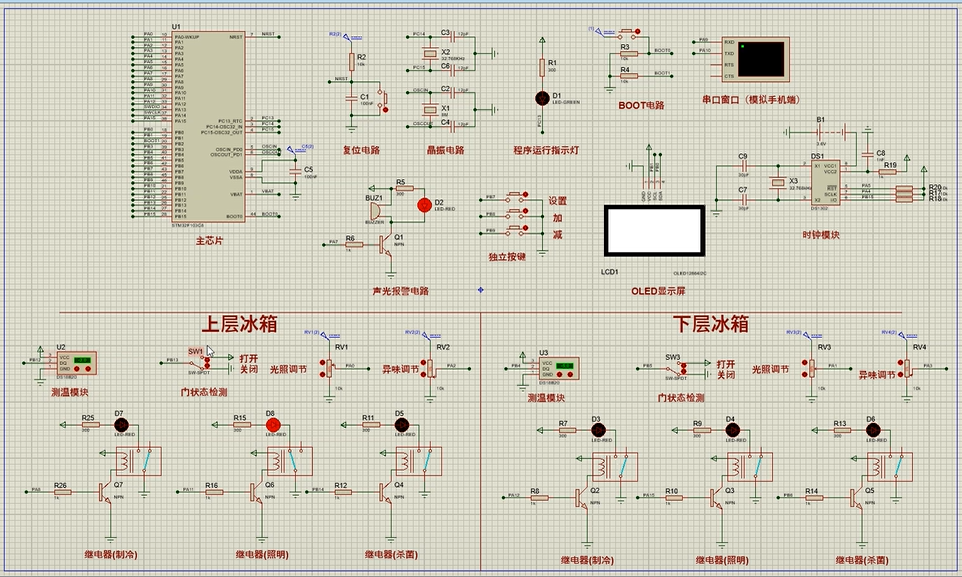

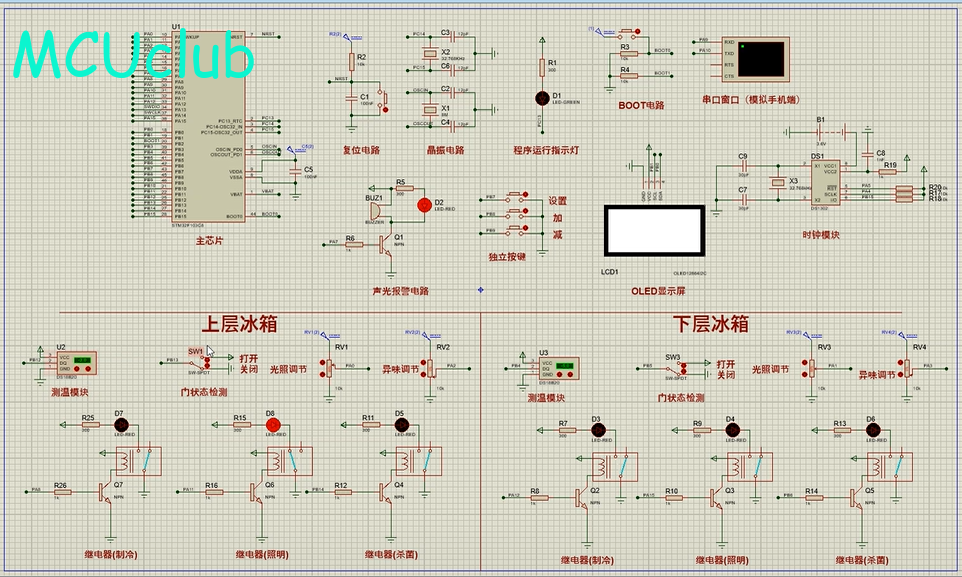

仿真图
仿真软件版本：proteus8.17 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

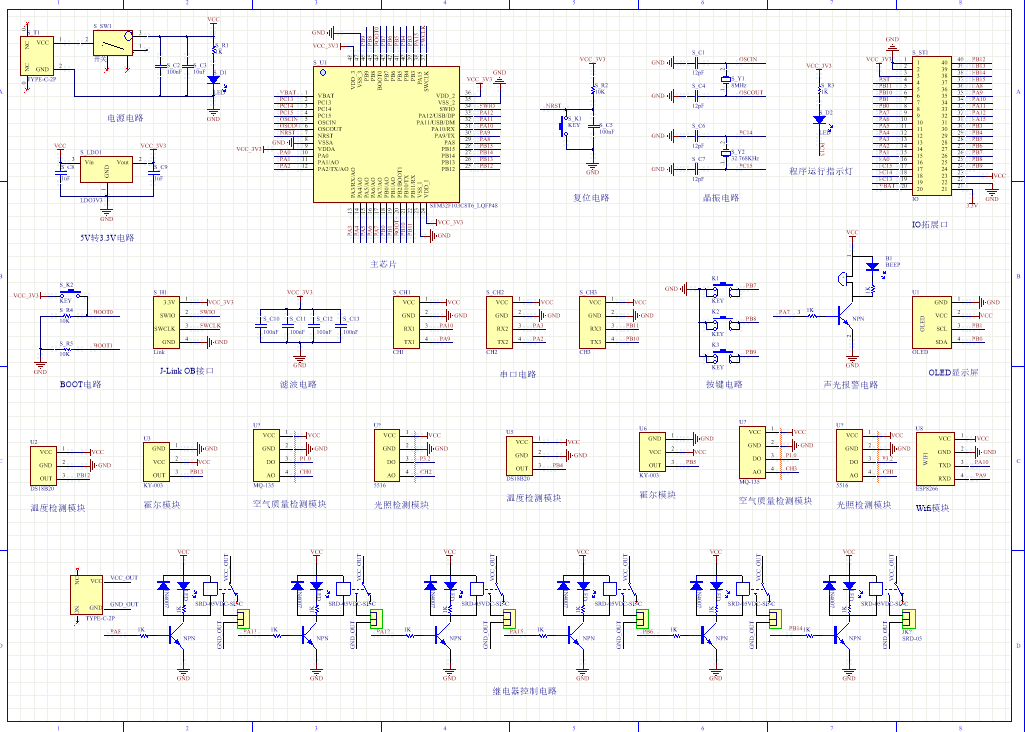

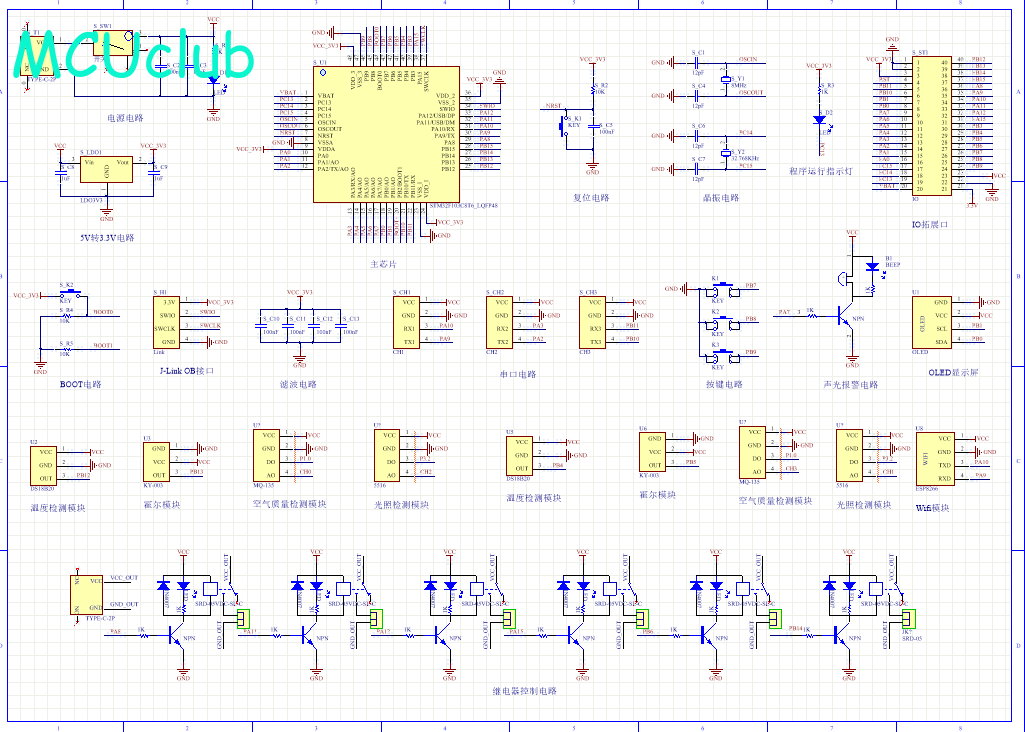

原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图。另外，仿真资料中不提供PCB源文件，只有实物资料中才有。

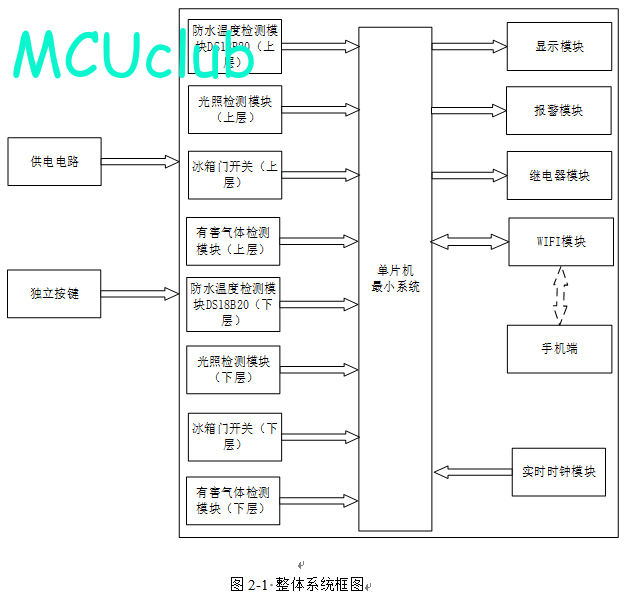

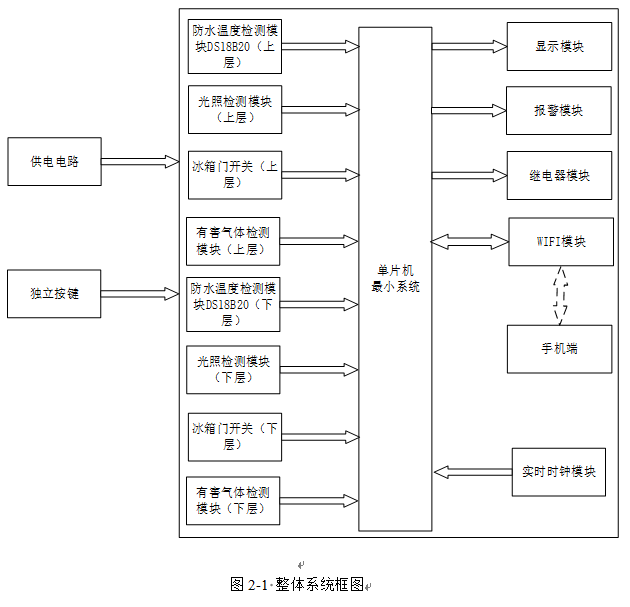

系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）

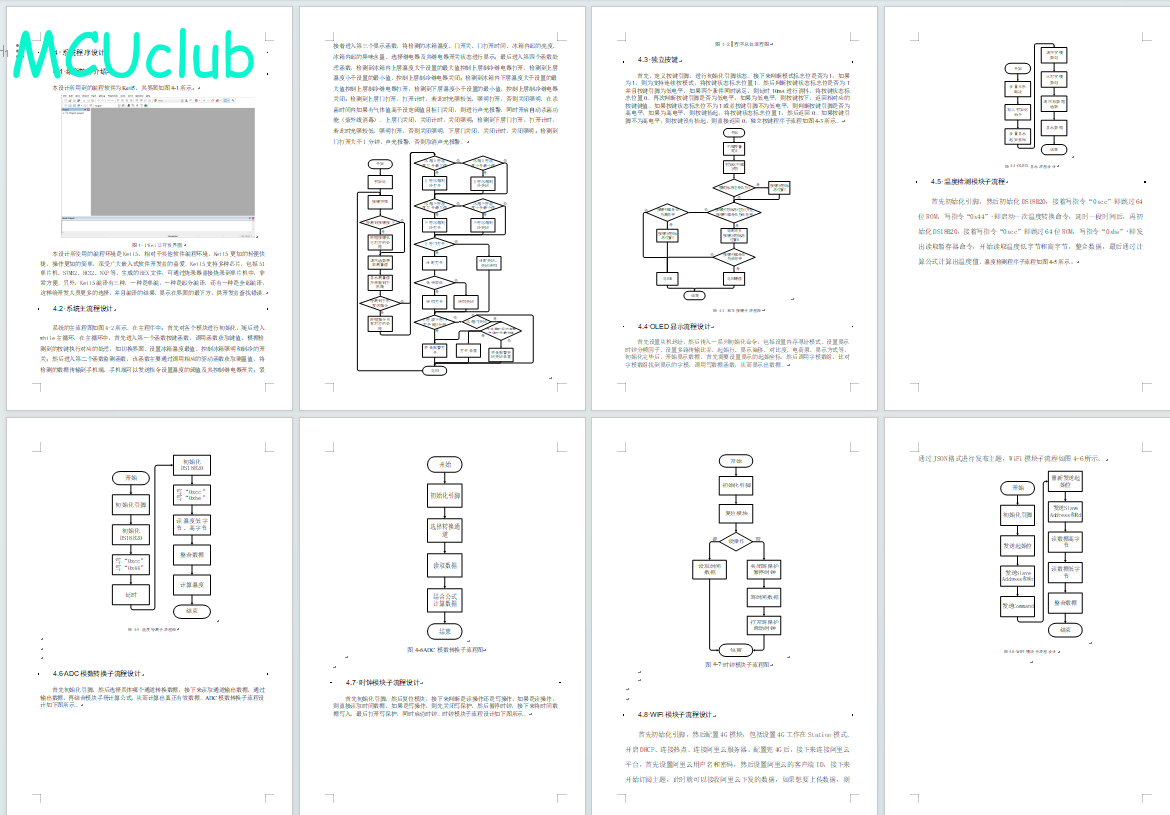

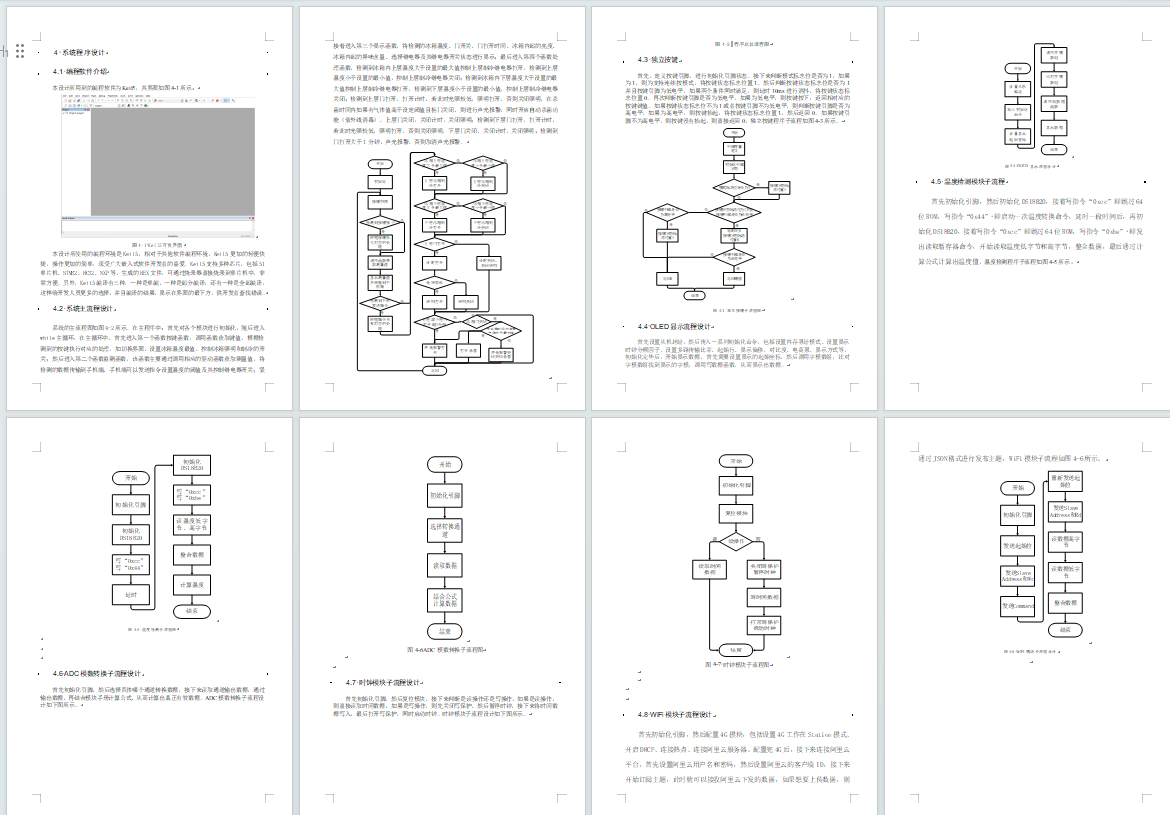

软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
