项目编号：mcuclub-fz-344
功能介绍：
单片机类型：STC89C52
具体功能：
1、通过超声波检测鱼缸水位，低于设置最小值，进行加水，高于设置最大值，进行排水；
2、通过防水式DS18B20检测温度值，温度不在设置的上下限值之间，进行加热或制冷；
3、通过PH检测模块检测PH值，当PH值低于设置最小值或者大于最大值，进行加碱加酸；
4、通过浑浊度检测模块检测当前鱼缸内的浑浊度，检测到浑浊度大于最大值进行换水
5、通过按键设置各阈值
6、通过显示屏显示数据
仿真演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版仿真资料预览

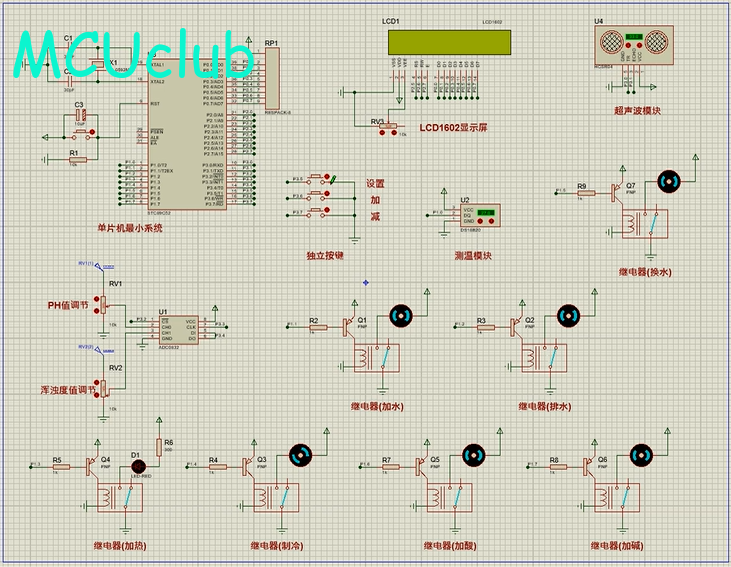

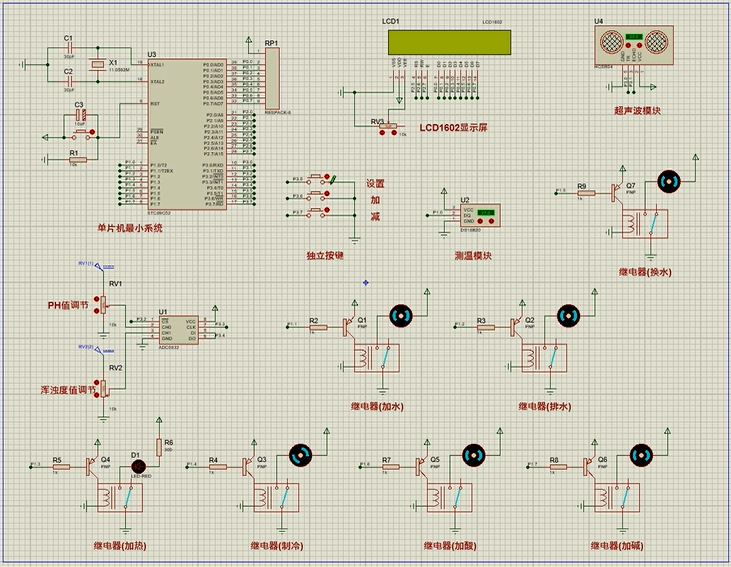

仿真图
仿真软件版本：proteus8.17 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

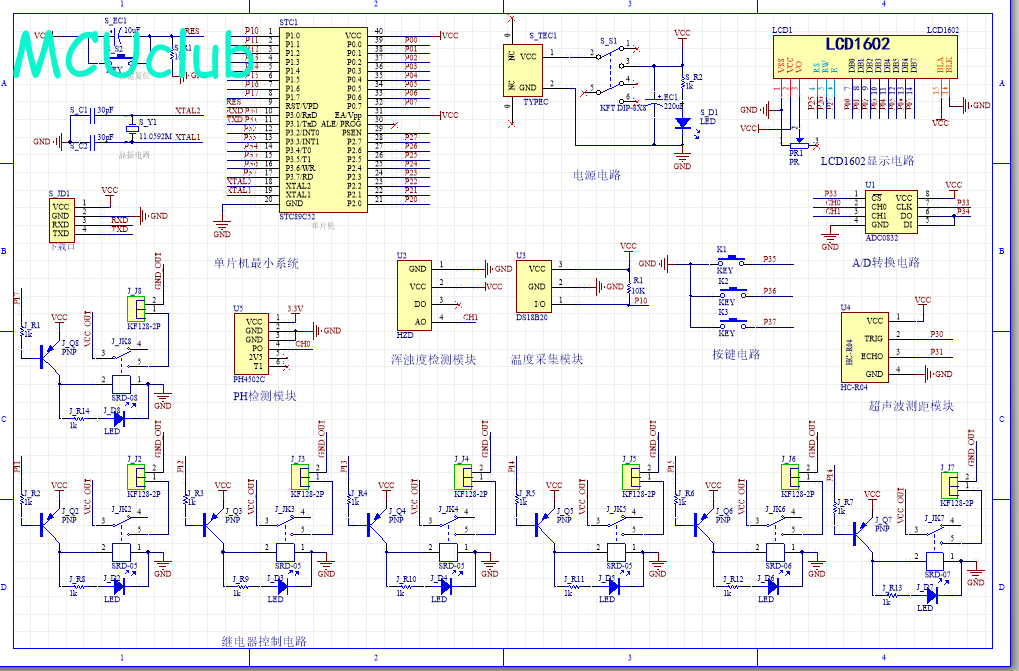

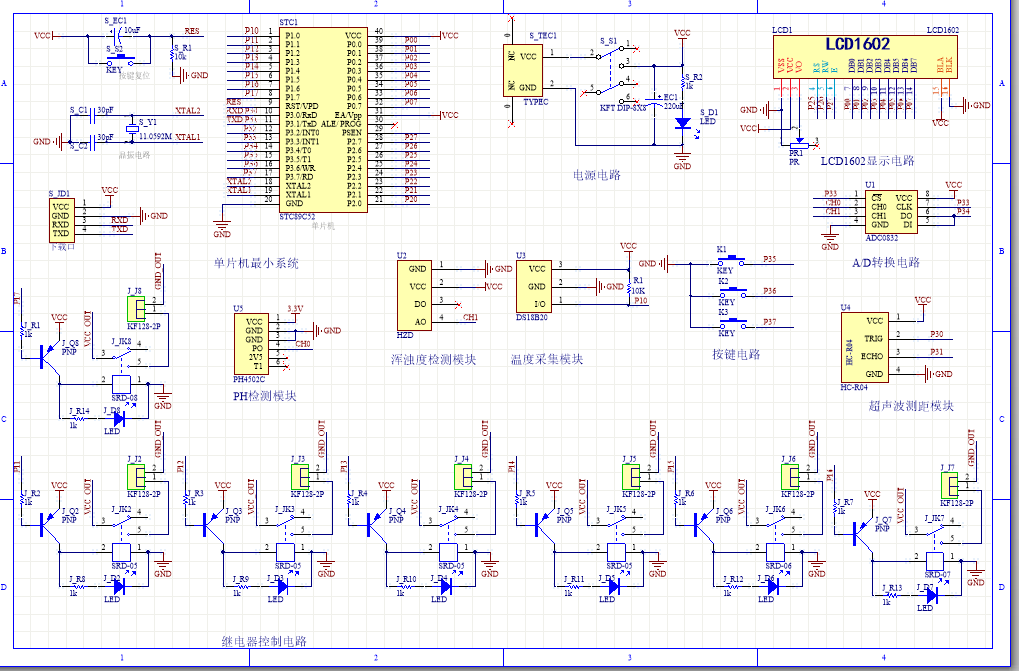

原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图。另外，仿真资料中不提供PCB源文件，只有实物资料中才有。

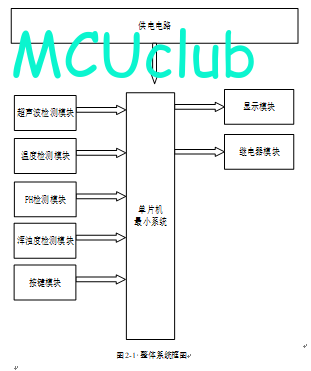

系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）

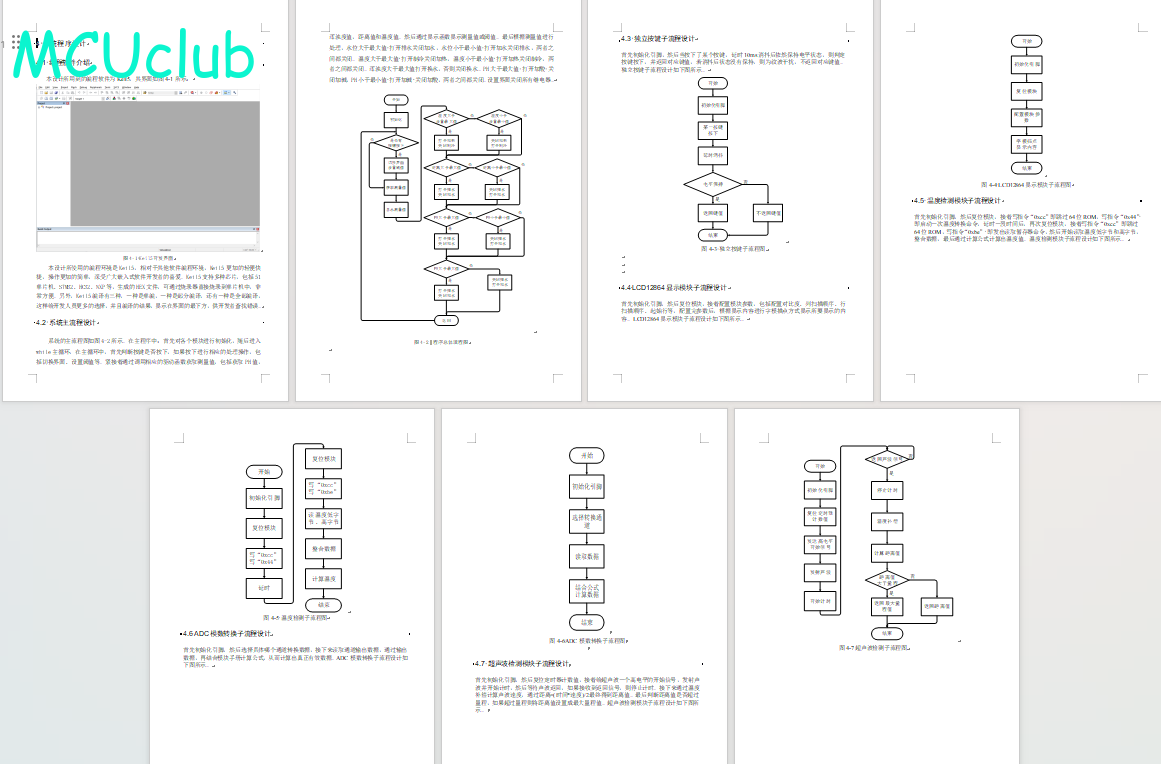

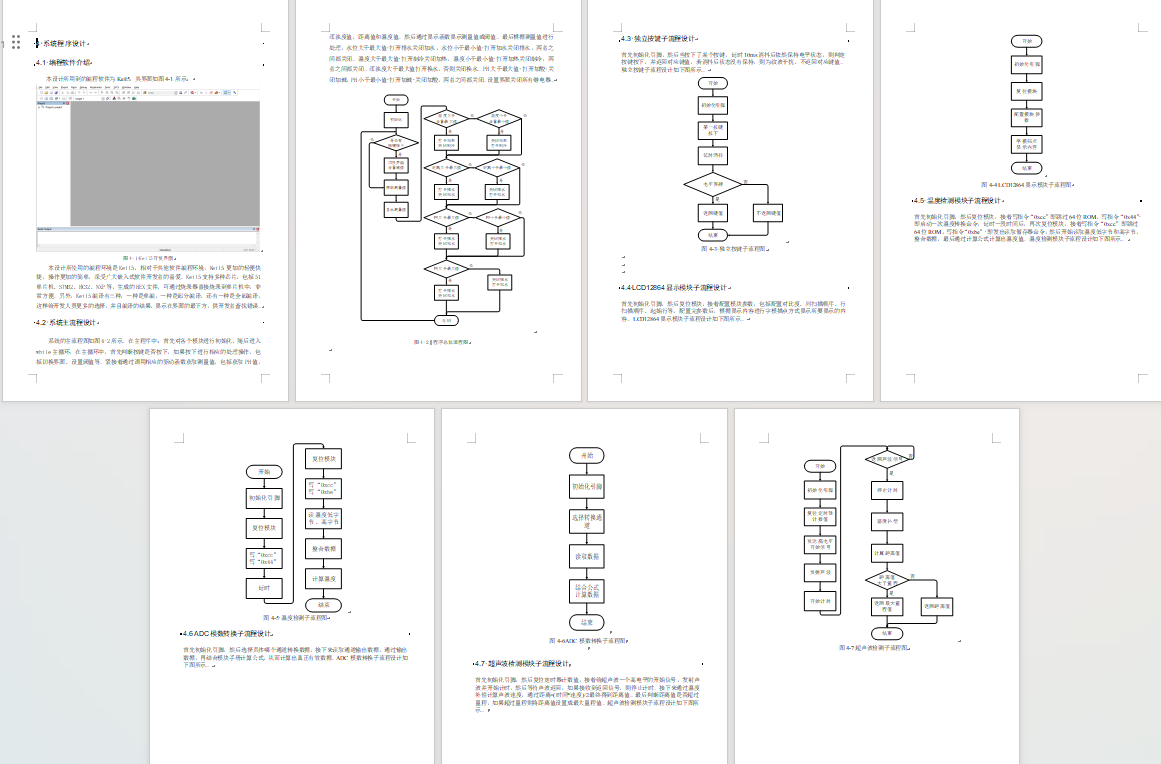

软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
