项目编号：mcuclub-fz-347
功能介绍：
单片机类型：STM32F103C8T6
具体功能：
1、通过STM32内部RTC获取发酵时间。
2、通过MQ-3检测酒精浓度，当酒精浓度大于设置最大值，则声光报警。
3、通过PH模块检测PH值，当PH值不在设置值内，则声光报警。
4、通过防水式DS18B20测量温度，当温度不在设置的上下限值内，进行加热或制冷，并声光报警。
5、通过压力检测传感器监测啤酒发酵罐压力，当压力过高时打开泄压阀门降压，并声光报警。
6、通过按键可修正时间、设置酒精最大值、PH限定值、温度上下限值、压力最大值。
7、通过OLED显示数据。
8、通过蓝牙进行联网，可将所有监测数据发送到手机端，手机端可控制继电器开关。
仿真演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版仿真资料预览

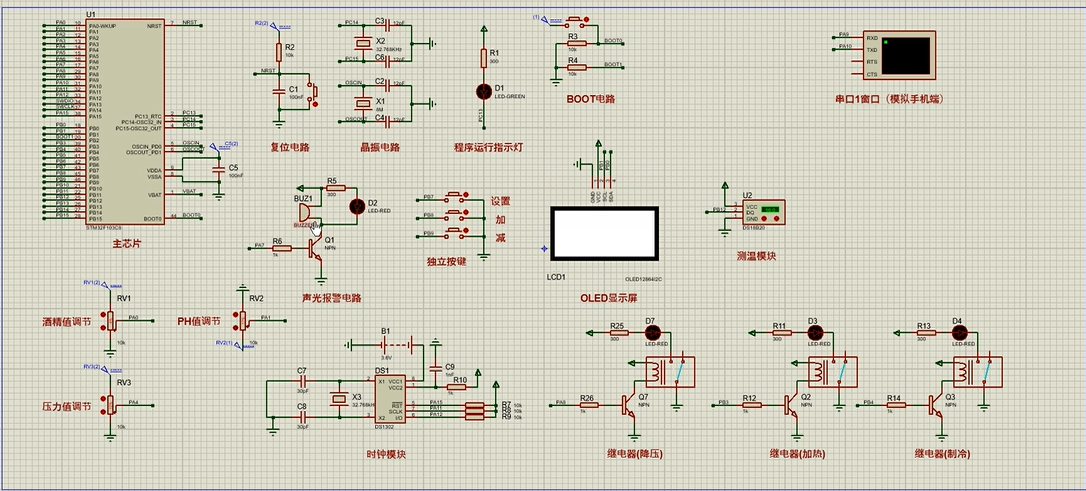

仿真图
仿真软件版本：proteus8.17 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

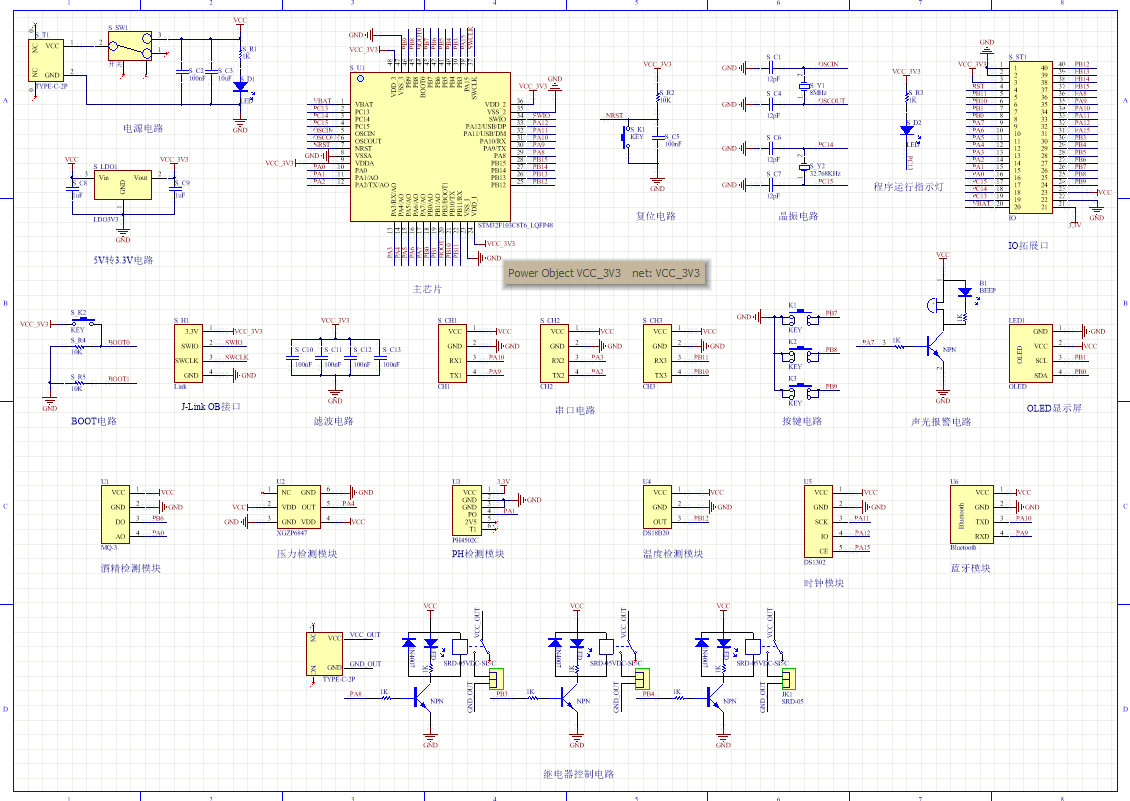

原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图。另外，仿真资料中不提供PCB源文件，只有实物资料中才有。

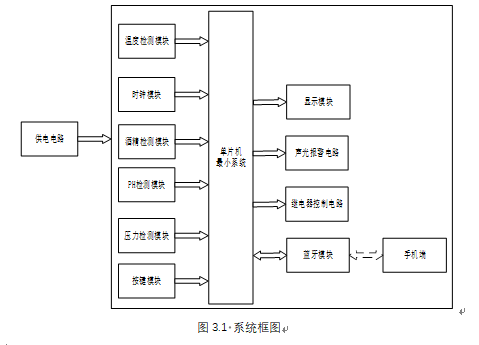

系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）
软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
