项目编号：mcuclub-fz-351
功能介绍：
功能简介：
1. STM32单片机进行数据处理
2.OLED液晶显示当前气体浓度，温度、是否发生明火
3. Mo-4传感器检测烟雾/气体浓度
4.DS18B20检测当前环境温度
5. 火焰传感器检测当前垃圾场是否发生明火
6. 按键一：设置，按键二：加，按键三：减
7. 按键分别设设置温度上限、气体浓度上限
8. 温度超标，液晶闪烁提示，开启风扇进行降温，
9. 气体超标，液晶闪烁提示，开启风扇进行排气，降低浓度，舵机旋转强制开关运转的机器
10. 发生明火，液晶出现火焰标志，开启水泵模拟灭火，舵机旋转强制关闭正在运转的机器！蜂呜器声光报警提醒
11.通过ESP8266无线WIFI模块把数据传输到手机端进行显示
12.手机连接WIFI后显示当前温度、气体浓度
13.如果发生明火手机端会出现火焰标志！
14.通过手机端可以任意进行修改当前温度上限、浓度上限
仿真演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版仿真资料预览

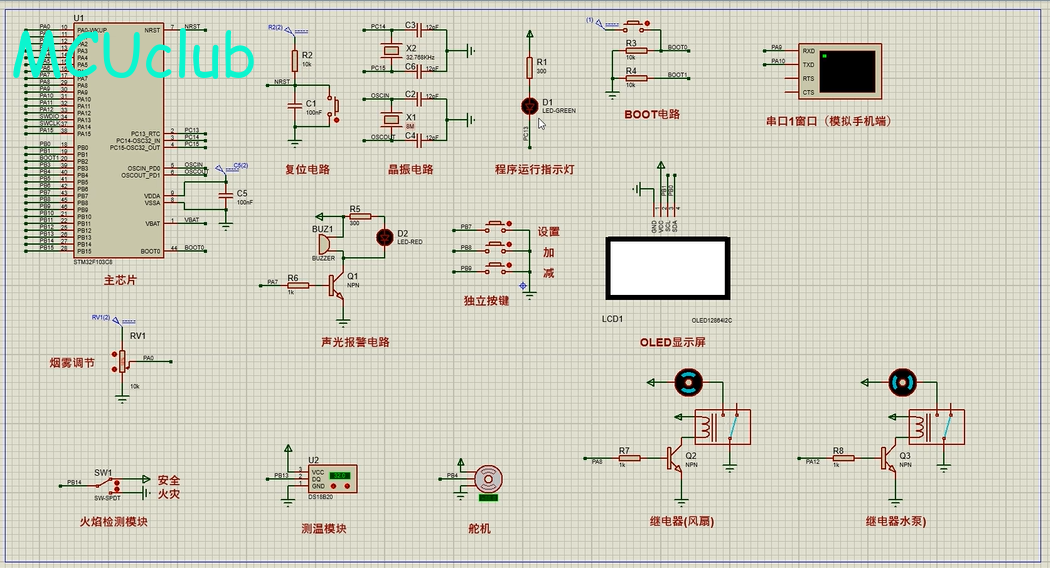

仿真图
仿真软件版本：proteus8.17 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样
原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图。另外，仿真资料中不提供PCB源文件，只有实物资料中才有。
系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）
软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
