资料包括{组态、电路图、梯形图、I/O口}
实现的功能
1. 核心参数实时监测
- 电气参数：实时采集并显示 A/B/C 三相的当前电压（kV）、电流（A），掌握变压器负载情况。
- 油状态监测：监测油面高度（%）和油温（℃），油面过低或油温过高均触发报警。
- 压力监测：监测变压器内部压力（KPa），压力异常时自动触发压力释放阀，防止设备损坏。
2. 安全保护与报警
- 报警显示：所有异常状态（过压、过流、超温、油面异常、压力异常）均在 “报警显示” 区集中提示。
- 保护动作：
- 超温时，系统可触发冷却或报警；压力过高时，压力释放阀自动动作泄压。
- 电气故障时，系统可联动切断电源，避免事故扩大。
- 复位功能：故障排除后，通过 “复位” 按钮清除报警状态，恢复正常监控。
3. 运行模式与控制
- 启动 / 停止：控制保护系统的投入与退出。
- 辅助设备控制：可控制电加热（用于低温环境下的油温预热）和压缩机（用于冷却或压力调节）。
- 多画面监测：提供电压、电流、温度、压力的实时数据画面，便于精细化监控与分析。
4. 可视化与集中管理

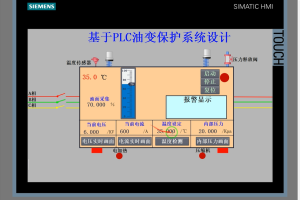

- 图形化界面直观展示变压器的传感器布局、油位计、压力释放阀等关键部件。
- 操作面板功能分区清晰，状态监测与报警提示一体化，便于运维人员快速响应。
