资料包括{组态、电路图、梯形图、I/O口}
实现的功能
1. 三冲量控制原理
系统引入三个关键反馈量（冲量）进行精准调节：
- 主冲量：气泡液位采集值（被控量，直接反映液位高低）
- 副冲量：给水流量（前馈量，提前调节进水速度，抑制干扰）
- 第三冲量：蒸汽流量（扰动补偿量，抵消蒸汽负荷变化对液位的影响）通过公式 I = Ic ± Cif – I0计算控制输出，实现超前、精准的液位调节。
2. 工作模式与设备控制
- 自动模式：模糊 PID 控制器根据三冲量数据，自动调节主 / 备给水泵的变频器频率（控制给水流量）和蒸汽阀开度，维持液位稳定。
- 手动模式：可单独控制蒸汽阀的启停，以及主 / 备给水泵的启停，用于调试或特殊工况。
- 故障模拟与复位：支持故障模拟功能，测试系统的报警与保护逻辑；故障排除后，通过 “复位” 按钮恢复运行。
3. 安全保护与报警
- 高水位报警：当液位超过设定上限时触发报警，系统自动关小给水阀、开大蒸汽阀。
- 故障报警：设备或传感器异常时触发报警，提醒运维人员处理。
- 双泵冗余：主给水泵与备给水泵互为备用，提升系统可靠性。
4. 过程监测与分析

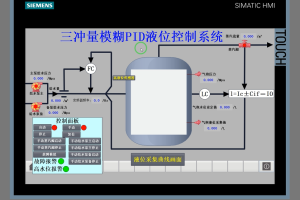

- 实时数据显示：显示主泵 / 备泵给水压力、给水流量、蒸汽流量、气泡压力及液位值。
- 曲线分析：通过 “液位采集曲线画面” 可查看液位的历史变化趋势，便于优化控制参数。
- 状态指示：自动 / 手动模式指示灯清晰显示当前运行状态，避免误操作。
