项目编号：mcu-1326
功能介绍：

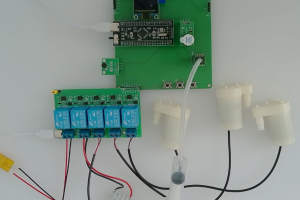

项目名：基于单片机的燃油泵控制系统设计
项目编号：mcu-1326
单片机类型：STM32F103C8T6
具体功能：
1、通过按键启动设备、选择模式（轻油模式、重油模式）、设置温度；
2、开启设备，启动供油泵，检测到当前的油压小于0.8此时延时10s，检测到油压还是小于0.8进行声光报警三声关闭供油泵，启动备用泵，检测到油压大于等于0.8，此时延时30s，此时启动循环泵；
3、通过温度检测模块检测当前温度，在轻油模式下：检测到温度小于47摄氏度，打开加热器，声光报警三声，直到温度大于47和53的中间值关闭加热器；检测到温度大于53摄氏度，打开制冷器，声光报警三声，直到温度小于47和53的中间值关闭制冷器；重油模式下：检测到温度小于93摄氏度，打开加热器，声光报警三声，直到温度大于93和103的中间值关闭加热器；检测到温度大于103摄氏度，打开制冷器，声光报警三声，直到温度小于93和103的中间值关闭制冷器；
4、通过显示屏显示信息；
注意：继电器顺序，加热继电器、制冷继电器、供油泵继电器、备用泵继电器、循环泵继电器
按键：K1：界面切换， K2，增加阈值，启动设备 K3，减小阈值，切换模式
