项目编号:mcuclub-413
实物链接:点击跳转
仿真链接:点击跳转
开题报告链接:点击跳转
设计说明书:点击跳转
设计简介:
项目名:基于单片机的温湿度控制风扇的设计、基于单片机的智能风扇的设计、基于单片机的自动风扇的设计、基于单片机的温控风扇的设计、基于单片机的湿控风扇的设计、基于单片机的可控风扇的设计
单片机:STC89C52
功能简介:
1、通过DHT11检测温湿度
2、通过按键设置温度上下限,当温度低于下限,温控风扇停止,当温度介于上下限之间,温控风扇低速转动,当温度高于上限,温控风扇高速转动
3、通过按键设置湿度上下限,当湿度低于下限,湿控风扇停止,当湿度介于上下限之间,湿控风扇低速转动,当湿度高于上限,湿控风扇高速转动
4、通过按键手动控制风扇转速
5、通过LCD1602显示温湿度
资料预览

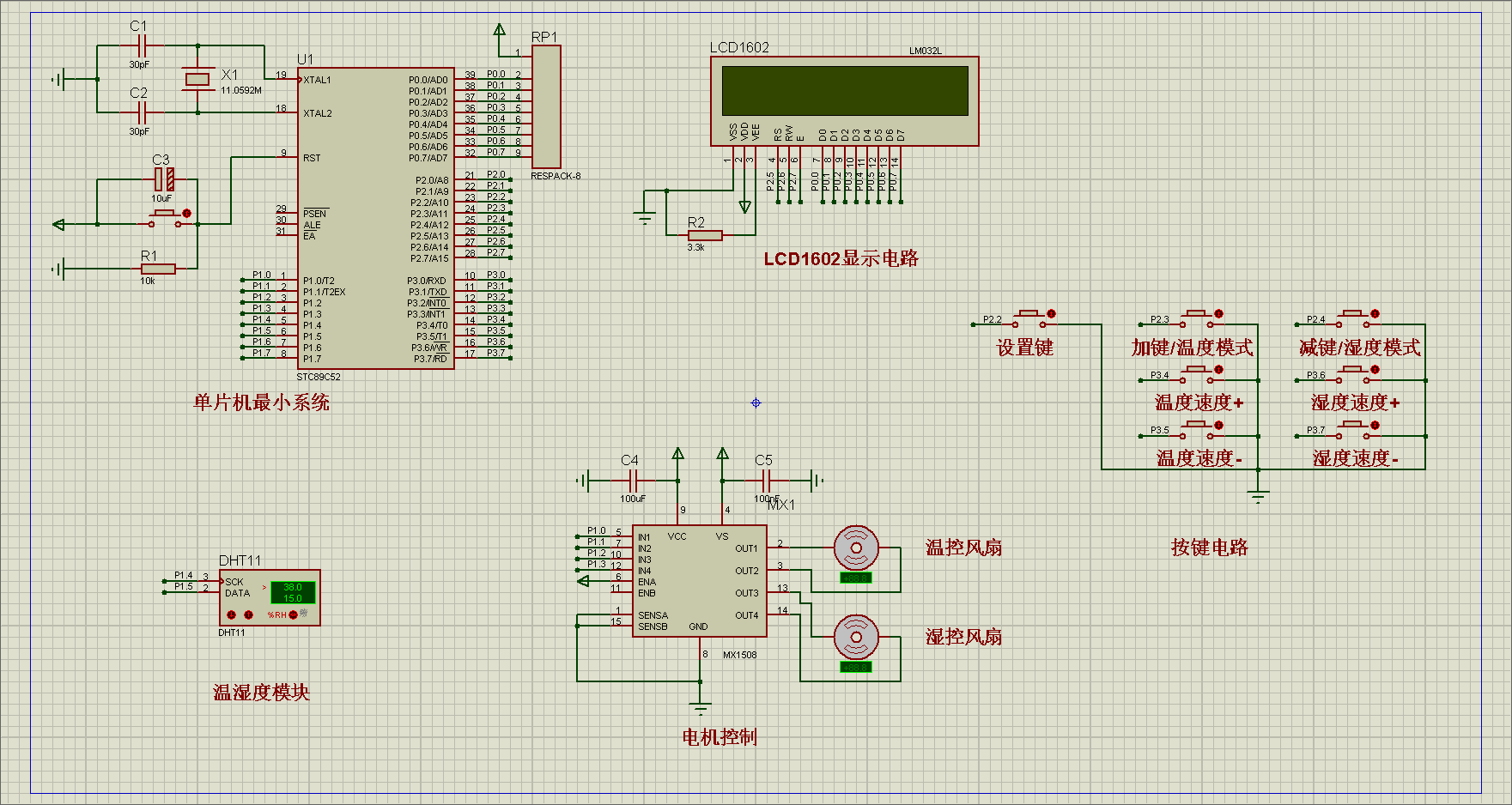

仿真图:

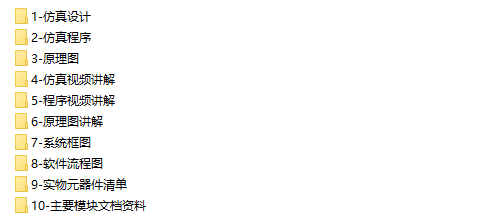

总体仿真资料:

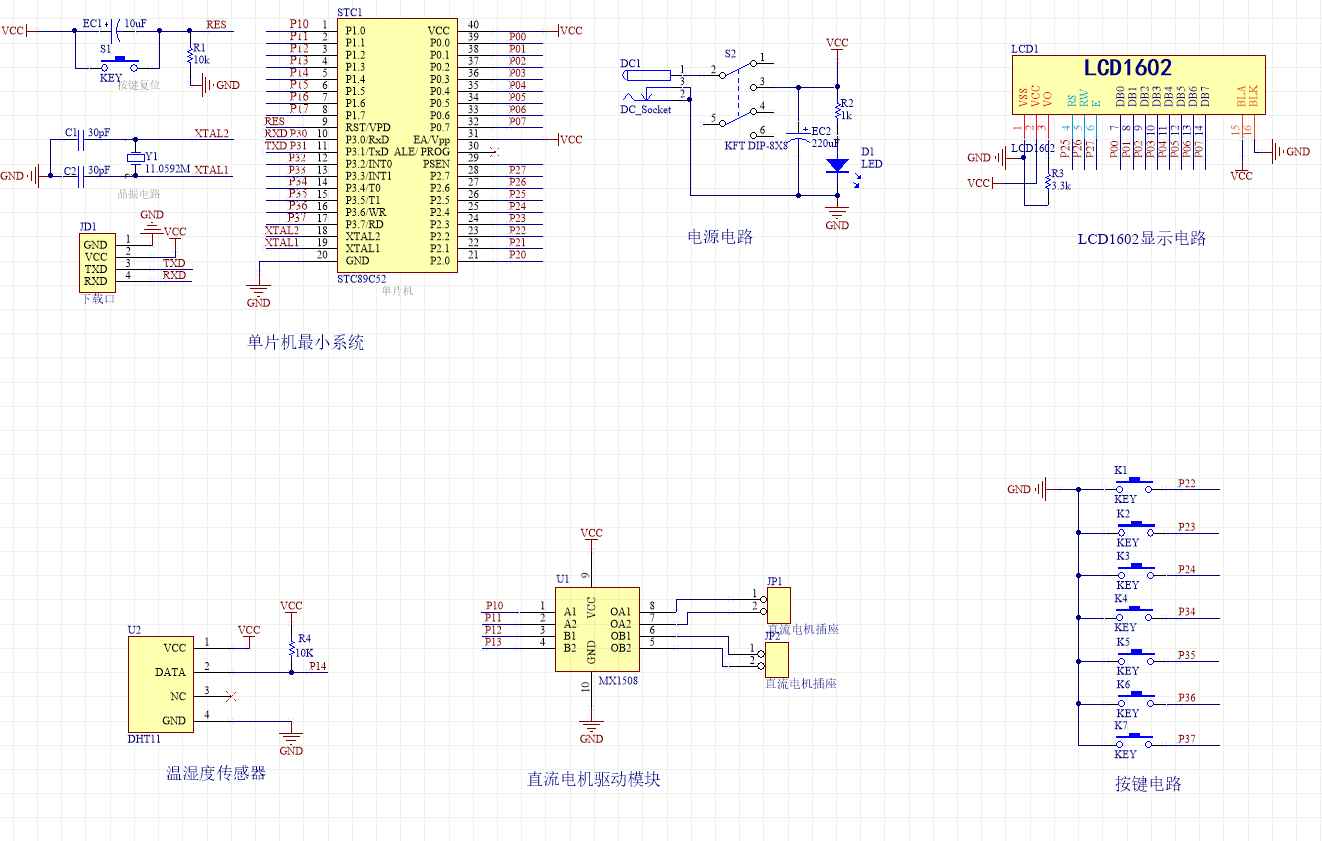

原理图:

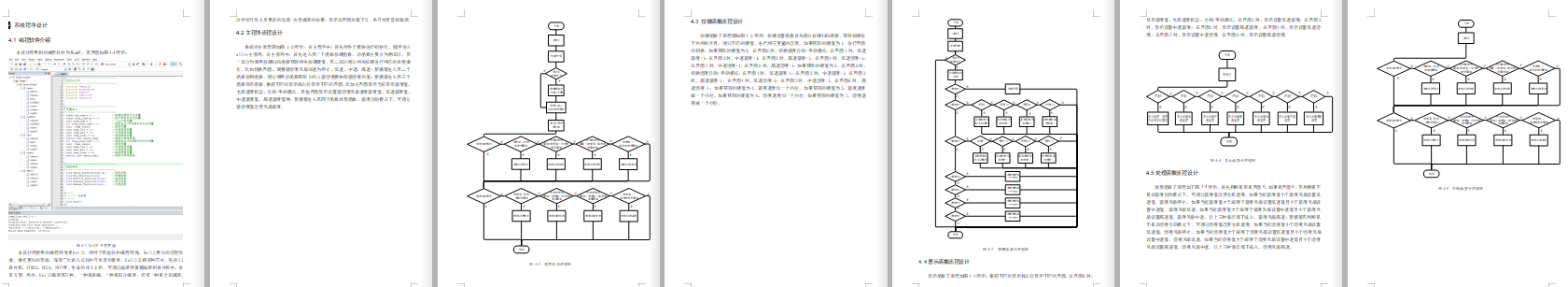

软件设计流程:

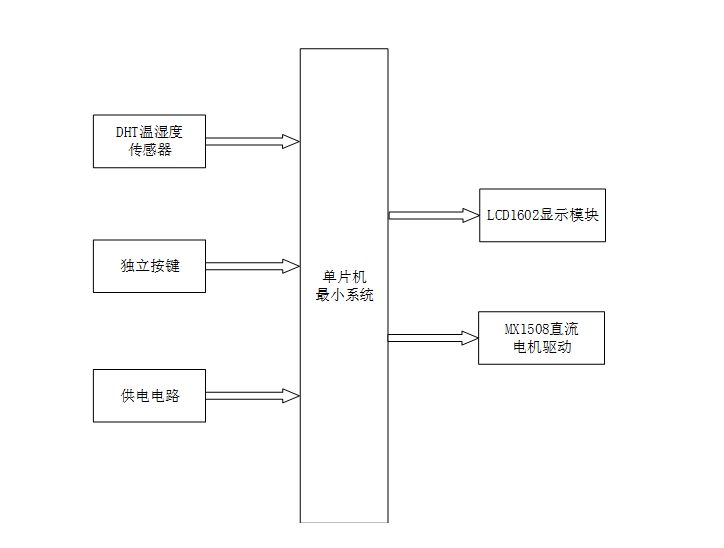

系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成基于单片机温湿度控制风扇的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入部分数据,经过内部处理,控制输出部分。输入由三部分组成,第一部分是DHT11温湿度传感器模块,通过该模块检测当前温湿度值;第二部分是独立按键,通过七个独立按键进行切换界面、温度或湿度自动模式切换和风扇低速、中速、高速风速的设置;第三部分是供电电路,给整个系统进行供电。输出由三部分组成,第一部分是LCD1602显示模块, 在主界面时显示温湿度值、电机速度状态、自动/手动模式,其他界面显示设置的温湿度风速上下限值;第二部分是MX1508直流电机驱动模块,该模块实现风扇调速。

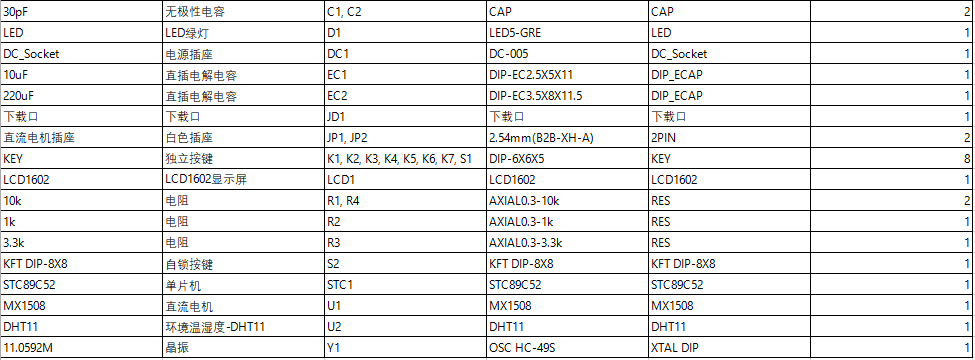

硬件清单:
