项目编号:mcuclub-484
实物链接:点击跳转
仿真链接:点击跳转
开题报告:点击跳转
设计简介:
项目名:基于单片机的土壤环境监测的设计
单片机:STC89C52
功能简介:
1、通过DS18B20温度传感器测量环境温度;
2、通过土壤湿度传感器测量土壤湿度;
3、通过SGP30测CO2浓度;
4、通过按键可设置温湿度、CO2浓度上下限值;
5、温度过高时,进行降温,并声光报警
6、温度过低时,进行升温,并声光报警
7、湿度过高时,进行除湿,并声光报警
8、湿度过低时,进行加湿,并声光报警
9、CO2浓度超过或低于上下限,开启风速通风,并声光报警
10、LCD1602实时显示监测值;
资料预览
仿真图:
总体仿真资料:

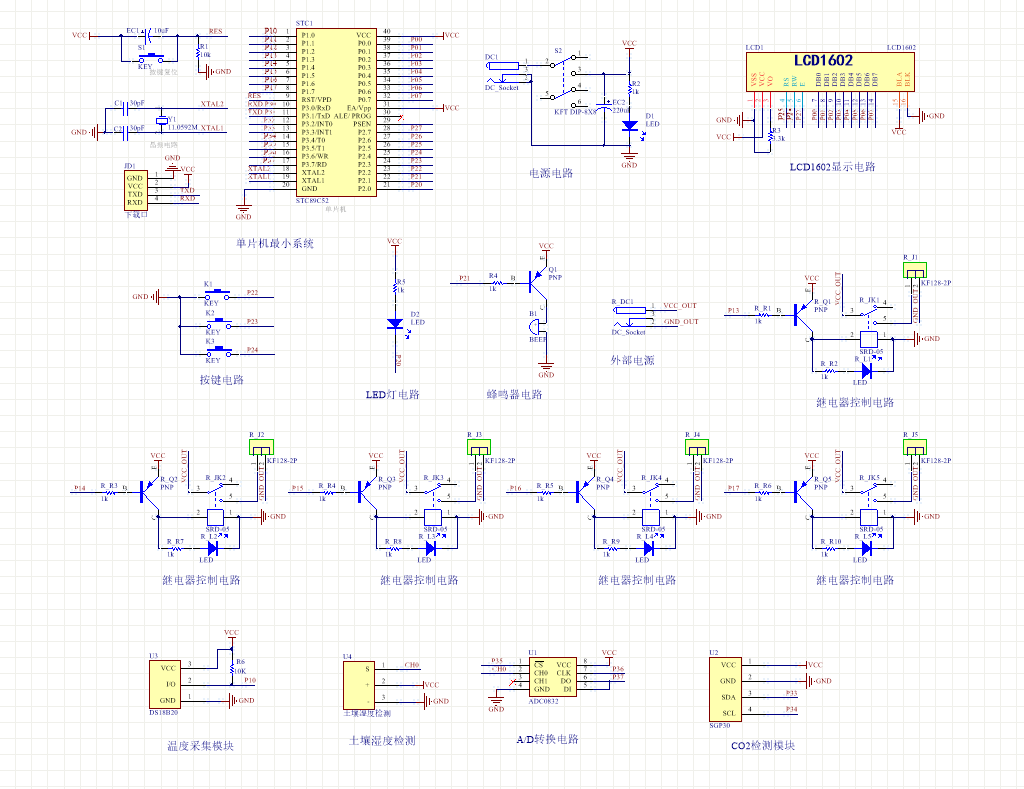

原理图:

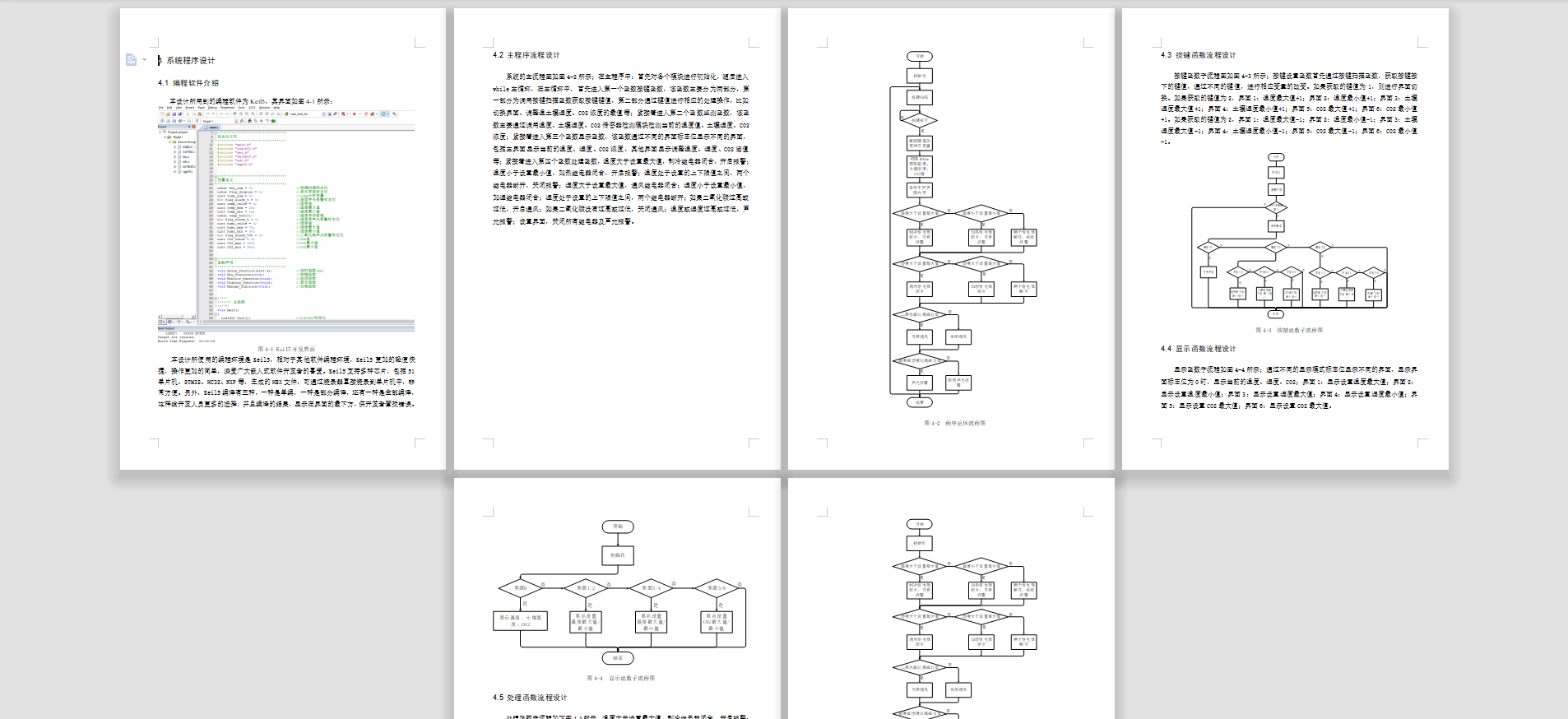

软件设计流程:

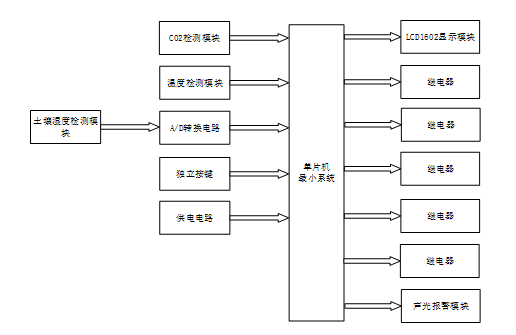

系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成土壤环境检测的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入部分数据,经过内部处理,控制输出部分。输入由四部分组成,第一部分是DS18B20温度检测模块,通过该模块可检测当前的水温值;第二部分是TDS水质检测模块,通过该模块可检测当前的颗粒物浓度;第三部分是独立按键,通过三个独立按键切换界面和调整定时时间及温度阈值;第四部分是供电电路,给整个系统进行供电。输出由六部分组成,第一部分是LCD1602显示模块, 通过该模块可以显示当前水温、定时剩余时间、水质颗粒物浓度、杯盖状态及修改界面等;第二部分是继电器控制加热片,当温度小于设置最小值时,加热继电器闭合,加热片工作,进行加热;第三部分是继电器控制制冷片,当温度大于设置最大值时,制冷继电器闭合,制冷片工作,进行制冷;第四部分是舵机,模拟开盖或关盖;第五部分是LED指示灯,每按一次按键,则指示灯亮一次;第六部分是蜂鸣器,当倒计时时间到达时,蜂鸣器进行1s的提醒。

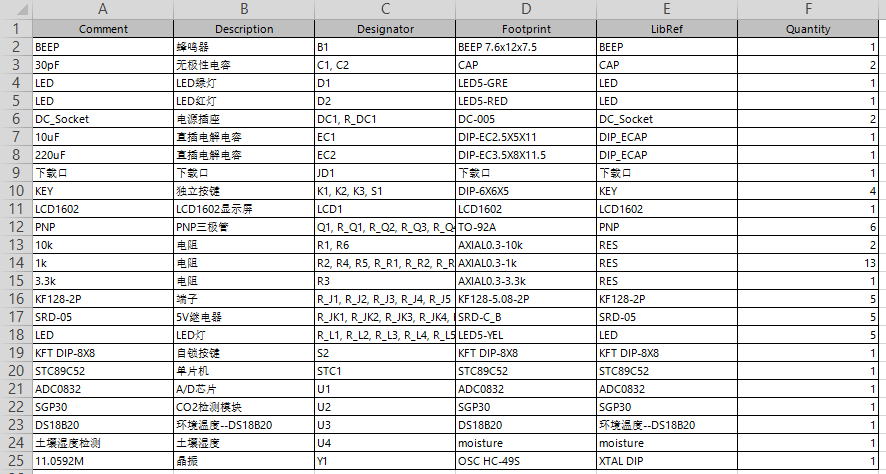

硬件清单:
