项目名:基于单片机的智能WIFI洗衣机的设计
单片机:STM32F103C8T6
功能简介:
1、通过模式按键可以选择不同模式(标准、浸洗、强洗、快洗),通过4个LED灯指示,模式不同,时间不同
2、通过水量按键可选择不同的水位(18L、32L、46L、62L),通过4个LED灯指示
3、通过4个LED灯显示当前所处过程(浸泡、洗涤、漂洗、脱水)
4、通过一个启动/暂停按键控制洗衣机的启动/暂停
5、通过OLED显示时间、模式、水位、及过程
6、通过一个继电器模拟进水、另一个继电器模拟出水、直流电机模拟洗涤
7、通过WIFI可远程查看当前状态,以及可以暂停
资料预览
实物图:
总体仿真资料:

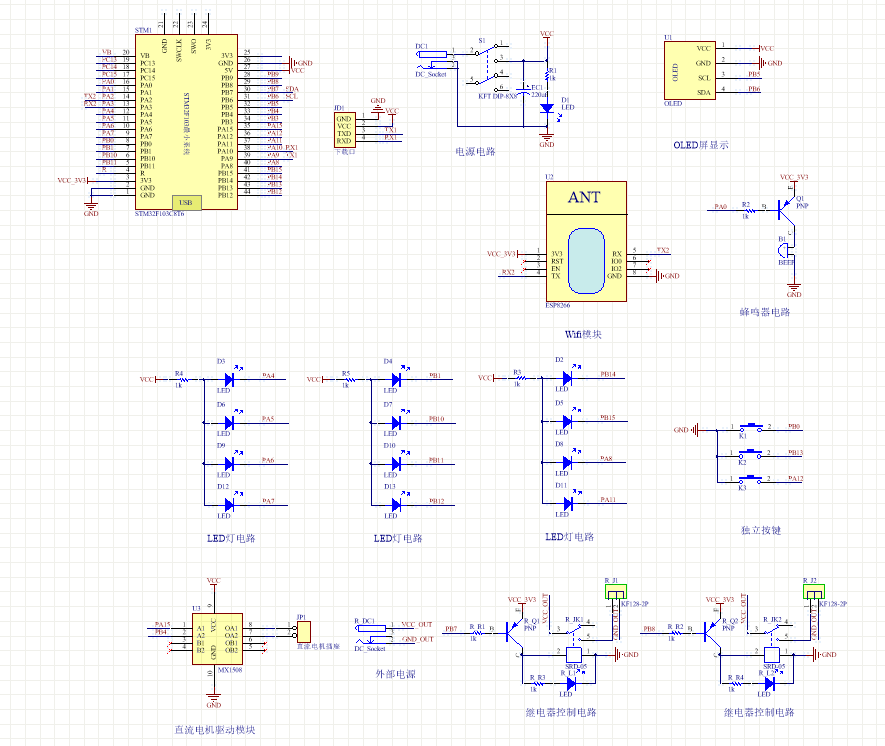

原理图:
软件设计流程:
系统框图:
本设计以STM32F103单片机为核心控制器,加上其他的模块一起组成自动洗衣机的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由两部分组成,第一部分是按键模块,通过该模块可以切换模式、设置水位、控制启停、切换模式、设置时间等;第二部分是供电模块,通过该模块可给整个系统进行供电。输出由五部分组成,第一部分时OLED显示模块,显示时间;第二部分是直流电机控制继电器正传和反转控制洗衣机;第三部分是继电器1,进行加水;第四部分是继电器2,控制进水;第五部分是报警模块,洗涤完成进行声光报警提醒。另外用户还可以通过手机下发指令,单片机接收下发的指令对其进行处理,从而控制洗衣机工作,系统框图如图所示。

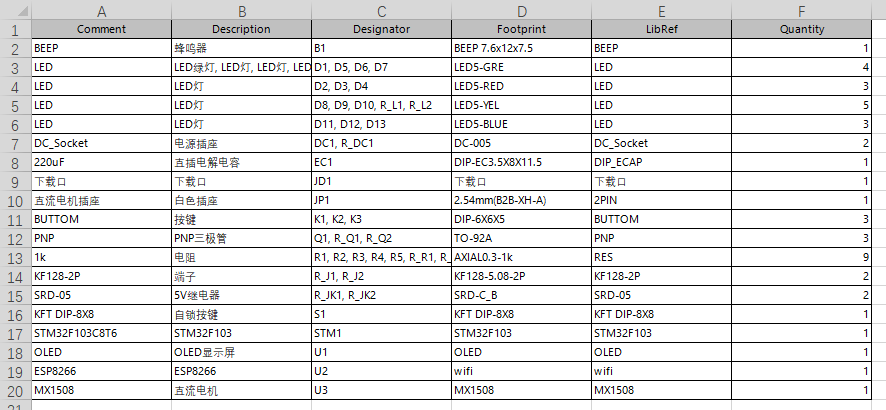

硬件清单:
