项目名:基于单片机的蓝牙灯具的设计
单片机:STC89C52
功能简介:
1、通过3个LED灯模拟三个房间的灯(客厅、卧室、洗手间)
2、通过3个按键,可以控制这三个灯的亮灭
3、在洗手间安放人体热释电感应模块,检测到有人时,并当光线较低时自动打开灯
4、通过按键,可调节客厅灯的亮度
5、通过按键可设定卧室亮灯时间,时间到达后,自动熄灭,通过LCD1602显示计时时间
6、通过蓝牙可远程控制三个灯的亮灭,另外可控制客厅灯的亮度
资料预览

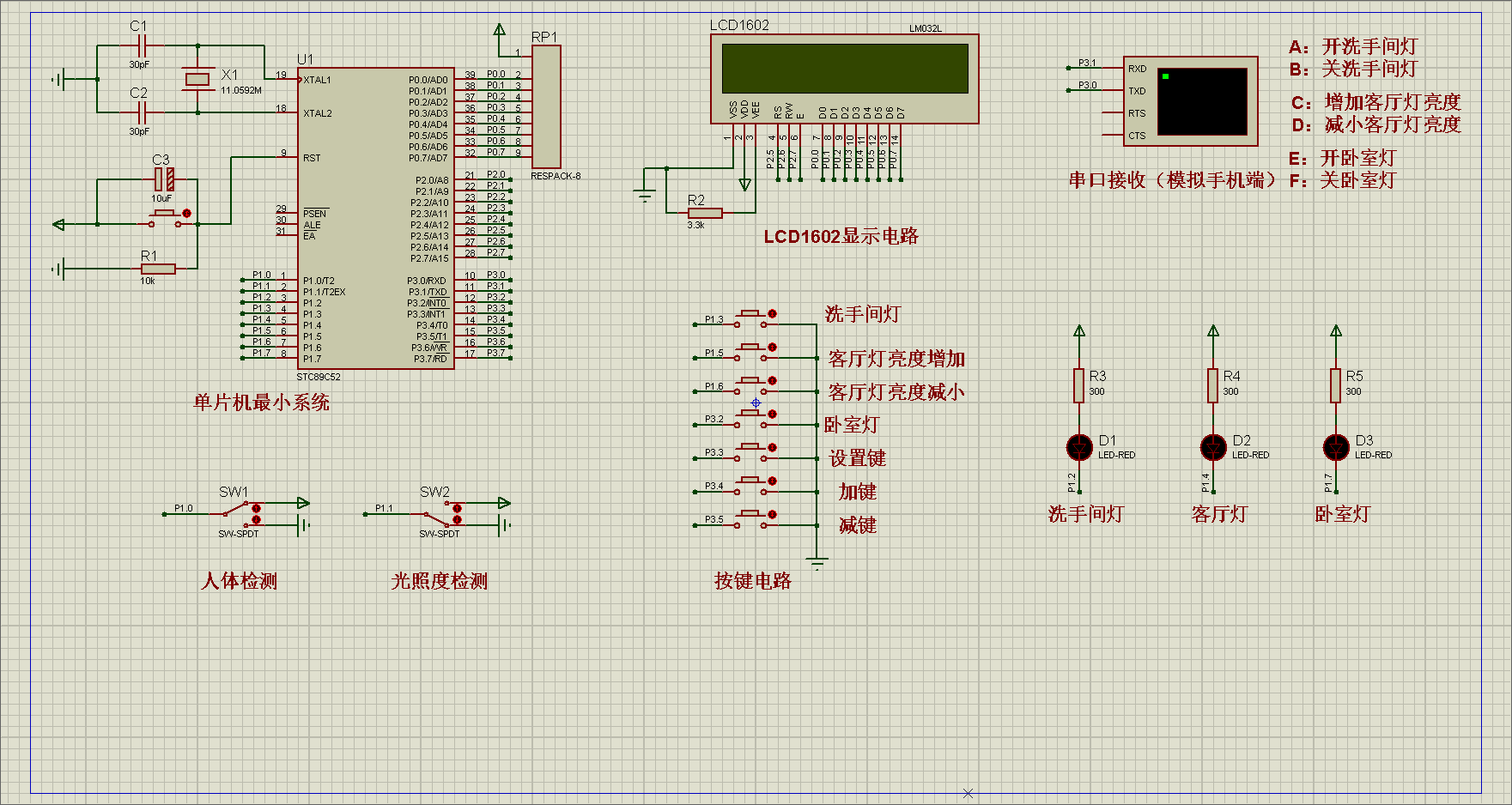

仿真图:
总体仿真资料:

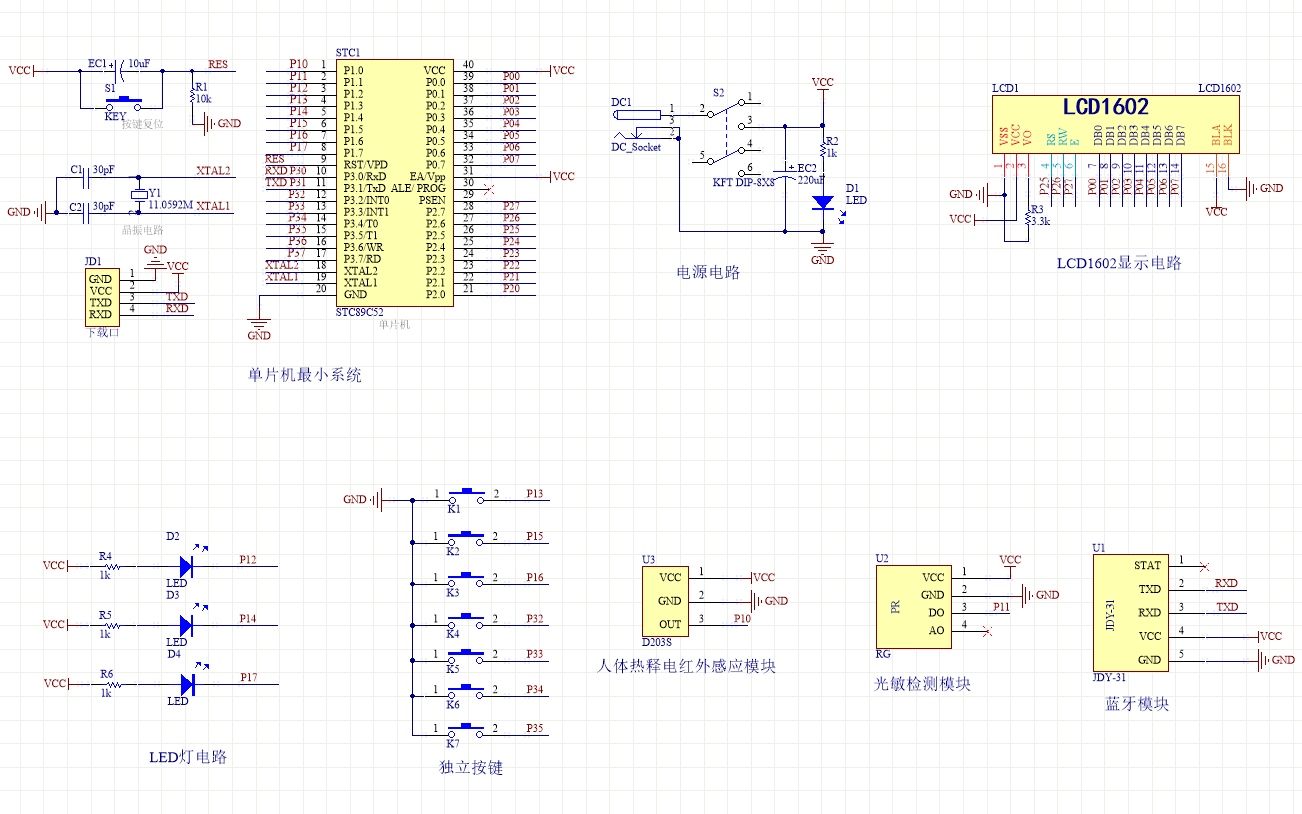

原理图:

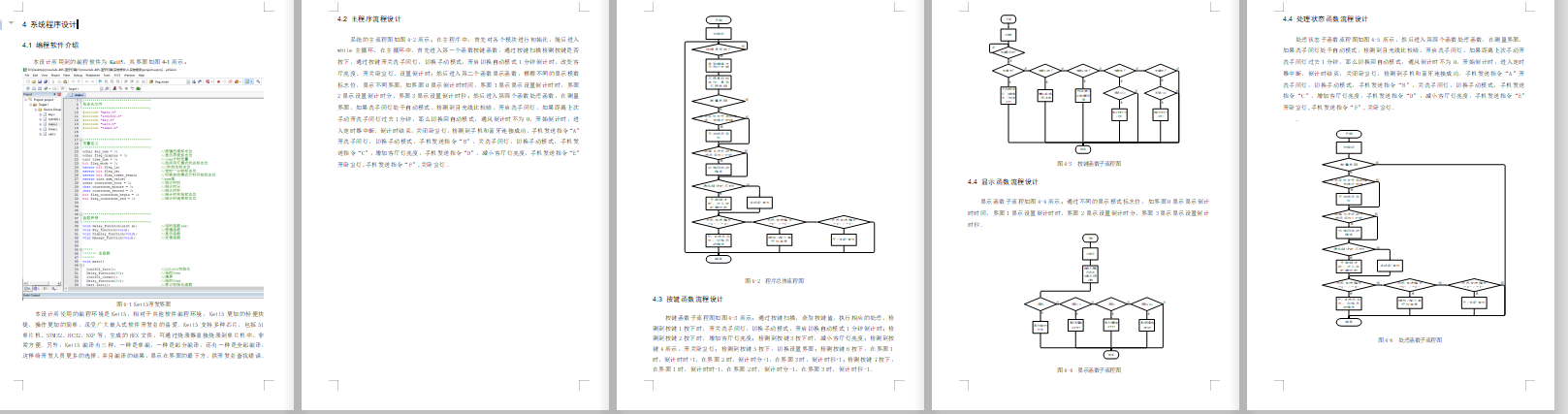

软件设计流程:

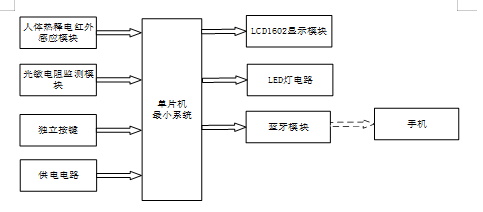

系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成蓝牙灯具的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由四部分组成,第一部分是人体热释电红外感应模块检测模块,通过该模块检测是否有人;,第二部分时光敏电阻检测模块,通过该模块检测光照强度;第二部分是独立按键,通过按键切换界面、设置时间、开关灯等;第四部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分时LCD1602显示模块,通过该模块显示时间、倒计时时间等;第二部分LED灯电路;第三部分蓝牙模块和手机进行连接,然后手机通过蓝牙控制灯的开关等。

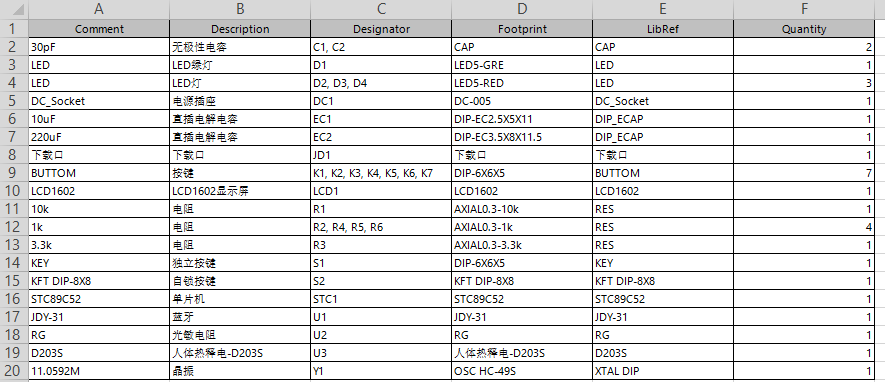

硬件清单:
