项目名:基于单片机的自行车行车记录的设计
单片机:STC89C52
功能简介:

1、通过MX1508驱动直流电机,通过按键可调3个挡位(停止、低速、高速),通过红外测速管测量速度值

2、通过胎压检测模块检测胎压(0-2.4Bar)

3、通过心率检测模块检测心率(5秒更新一次)

4、通过LCD1602显示速度、胎压、心率

资料预览

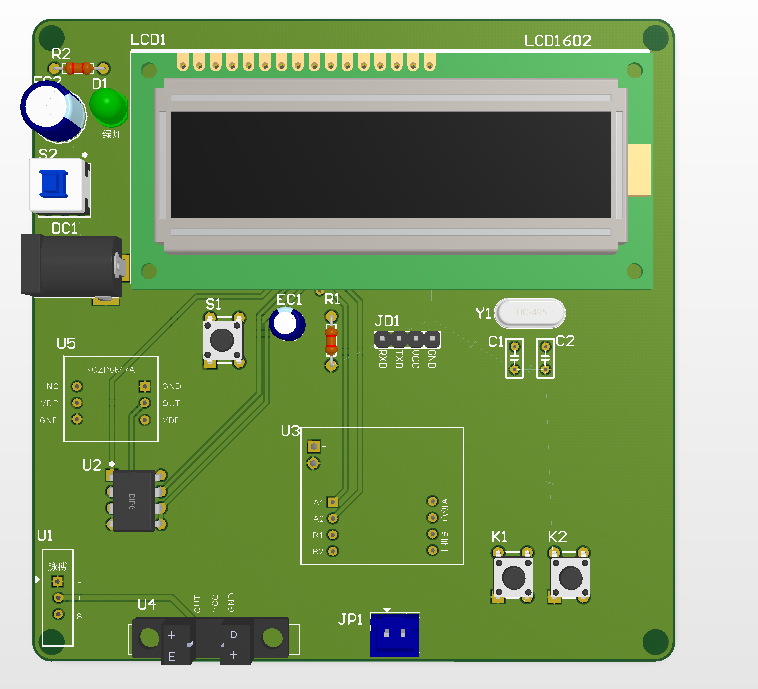

效果图:



总体实物资料:

原理图:

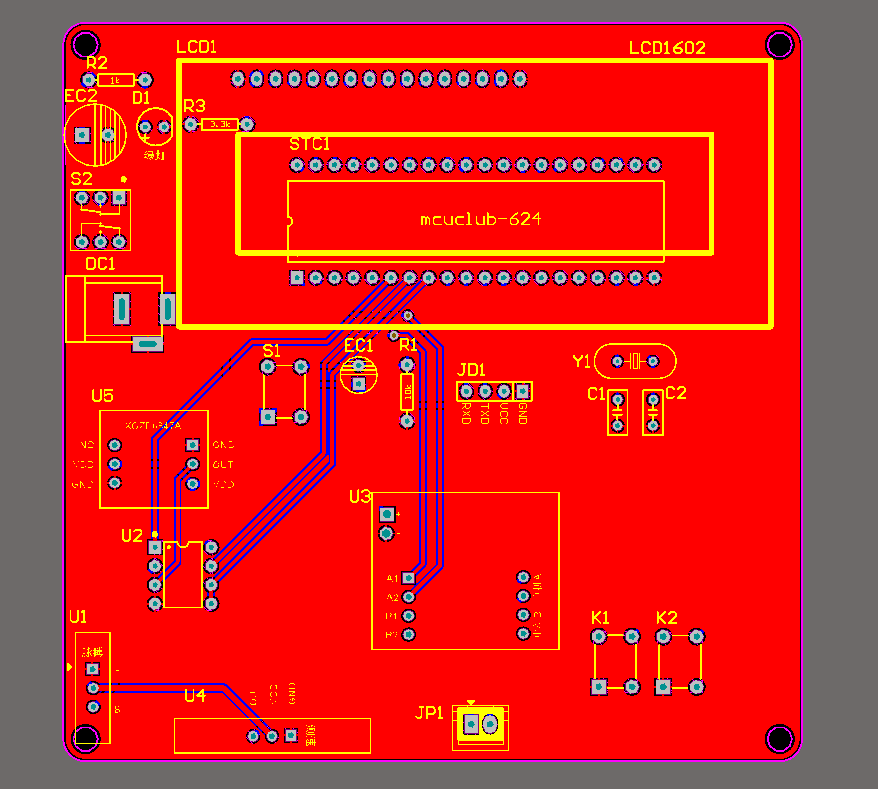

PCB:

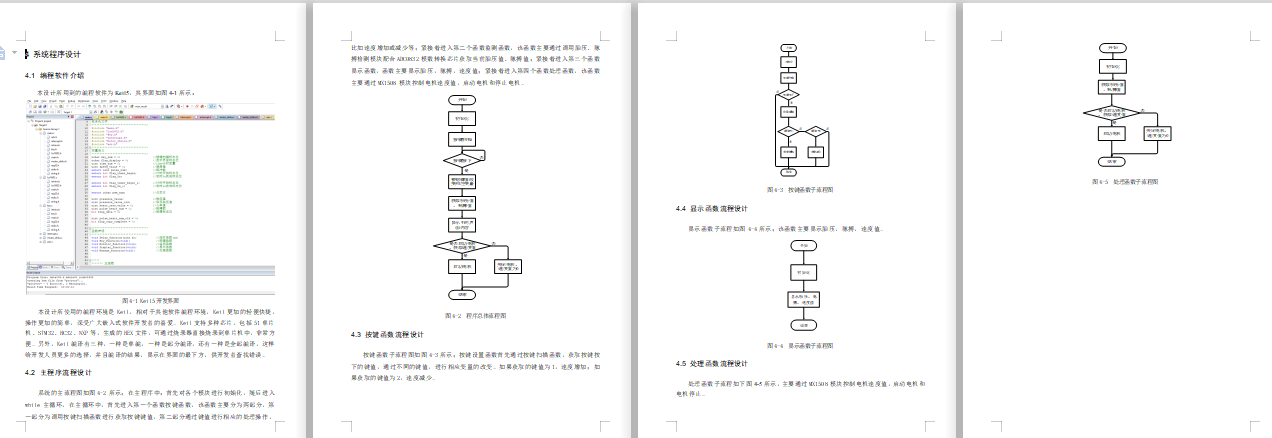

软件设计流程:

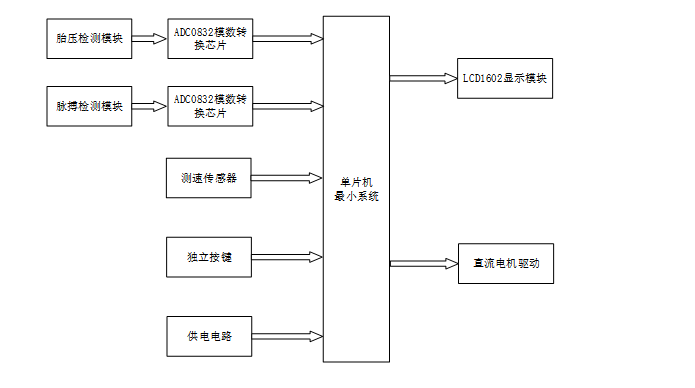

系统框图:



本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成自行车行车记录的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入部分数据,经过内部处理,控制输出部分。输入由五部分组成,第一部分是胎压检测模块,通过该模块配合ADC0832芯片获取胎压值;第二部分是脉搏检测模块,通过该模块配合ADC0832芯片获取脉搏值;第三部分是测速传感器,通过该模块判断车速;第四部分是独立按键,通过二个独立按键切换界面和调整电机速度值;第五部分是供电电路,给整个系统进行供电。输出由二部分组成,第一部分是LCD1602显示模块,通过该模块可以显示当前显示胎压,脉搏,速度值;第二部分是直流电机驱动模块,通过该模块控制自行车启动、停止、增加转速、减小转速等。

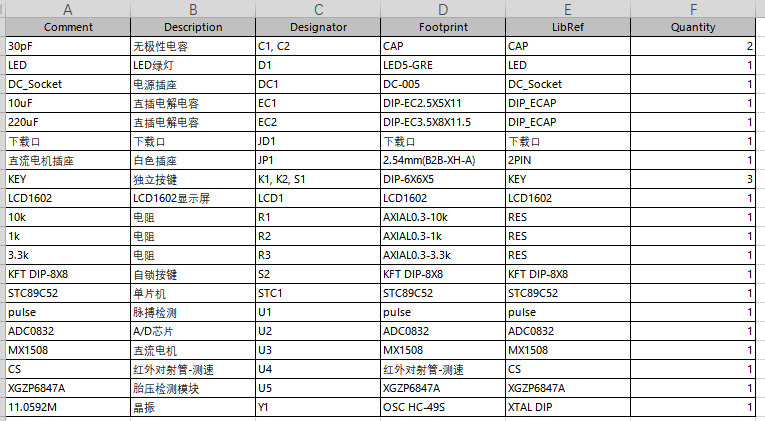

硬件清单:
