项目编号:mcuclub-507
实物链接:点击跳转
仿真链接:点击跳转
开题报告:点击跳转
设计简介:
项目名:基于单片机的智能闹钟的设计
单片机:STC89C52
功能简介:
1、通过DS1302同步获取时间
2、通过光敏电阻检测光照,通过光照可调节照明灯亮度
3、通过DS18B20检测温度
4、通过声音检测模块检测声音大小,外界声音越大报警声越大
5、通过按键可修改时间、设置闹钟、并能手动调节亮度
6、通过LCD1602显示时间及其他测量数据
资料预览
实物图:
总体实物资料:
原理图:

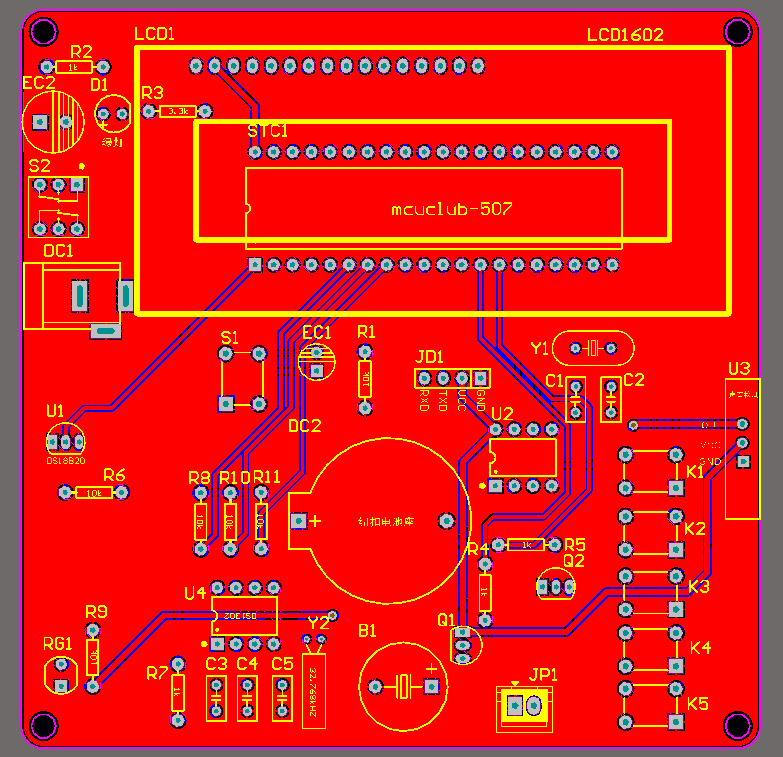

PCB:
软件设计流程:

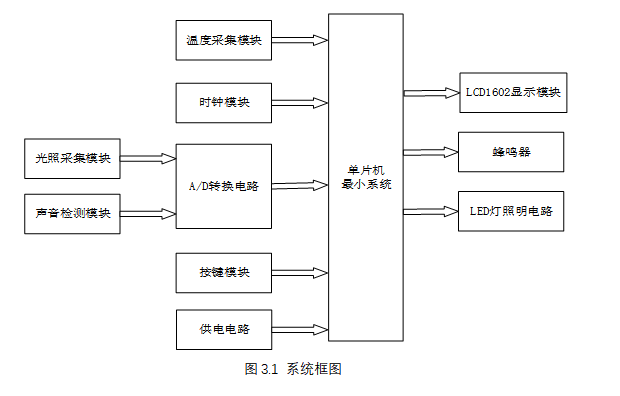

系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成智能闹钟的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由两部分组成,第一部分是温度采集模块,通过该模块获取环境温度等;第二部分是时钟模块,通过该模块获取时间;第三部分是光照强度检测模块和A/D转换电路,检测环境光照强度;第四部分是声音检测模块和A/D转换电路,通过该模块控制;第五部分是按键模块,通过该模块切换界面、调整LED灯的亮度、修改时间、设置定时时间、切换模块、关闭闹钟;第六部分是供电电路,通过该模块给整个系统进行供电;输出分为四个部分:第一部分是LCD1602显示模块,通过该模块显示时间、温度、光照值、LED灯模式,设置时间等;第二部分是蜂鸣器报警模块,当定时时间到进行蜂鸣器报警提醒;第三部分是LED灯照明电路,通过该模块控制照明。系统框图如图2.1所示。
硬件清单:
