项目编号：mcuclub-522
实物链接：点击跳转
仿真链接：点击跳转
开题报告：点击跳转
设计简介：
项目名：基于单片机的流水线计件的设计
单片机：STC89C52
功能简介：
1、通过一个直流电机模拟流水线启动
2、通过一个红外对管进行计件，当计件数达到设置值时，自动停止流水线，进行声光报警，然后打开另一个电机进行打包，转动3 秒后，自动停止，清除计件数，重启流水线进行计件，停止声光报警
3、通过按键设置最大计件数
4、通过LCD1602显示最大计件数和当前计件数
（增加掉电保存功能）
资料预览

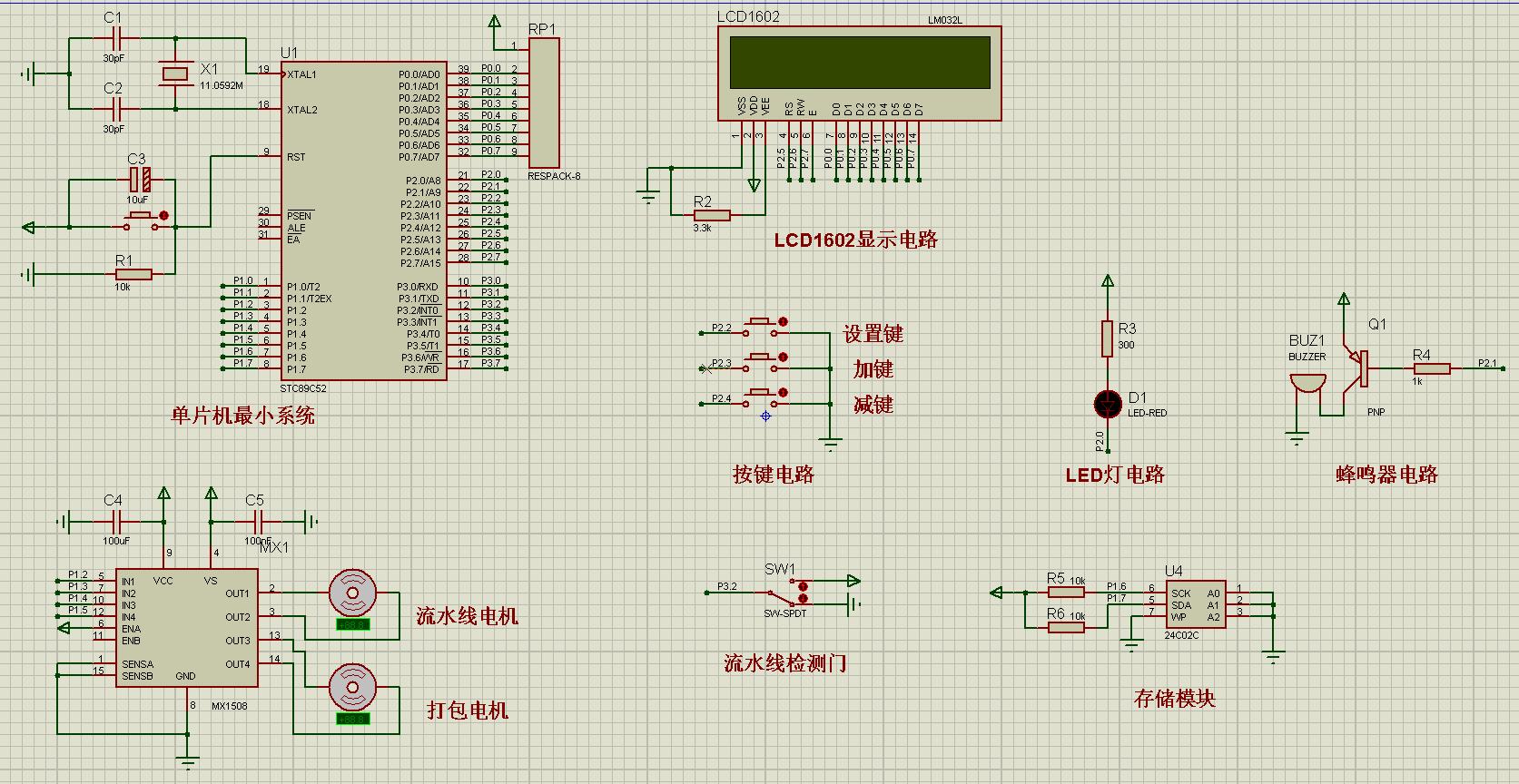

仿真图：
总体仿真资料：

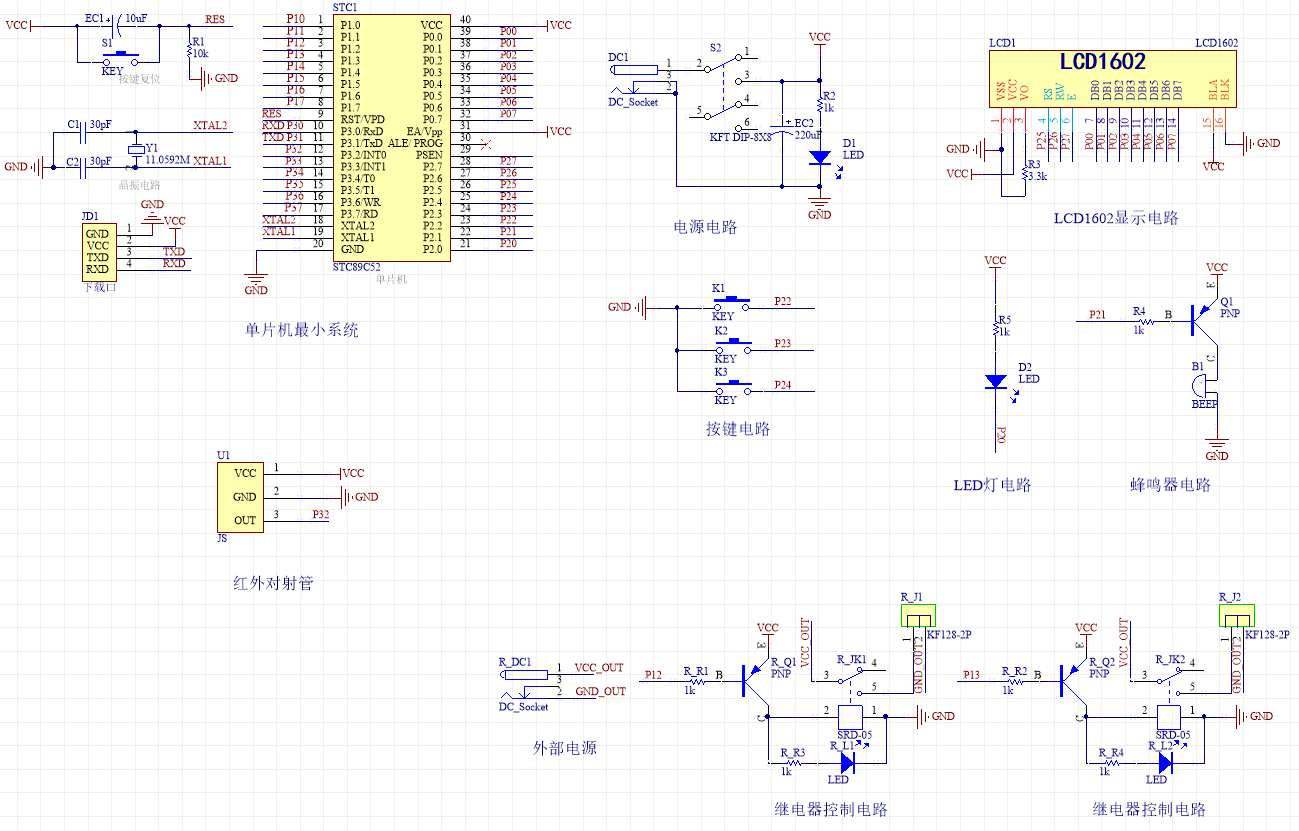

原理图：
软件设计流程：

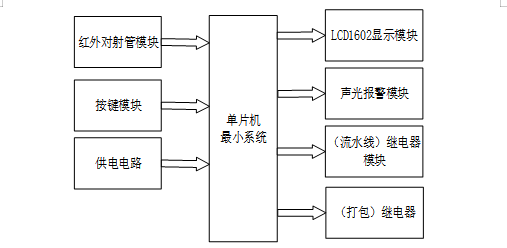

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成流水线的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是红外对射管监测模块，通过该模块对当前的传输的数量具进行监测；第二部分是按键模块，通过该模块对当前的打包中物品的数量进行设置，第三部分是供电电路，给整个系统进行供电。输出由四部分组成，第一部分是LCD1602显示模块, 通过该模块可以显示计件数和当前设计打包的计件数；第二部分是声光报警，当监测到当前的是估计大于设置的打包的数据，进行声光报警提醒；第三部分是继电器模块，继电器1控制流水线的运行；第四部分继电器模块控制打包
硬件清单：
