项目编号:mcuclub-532
实物链接:点击跳转
开题报告:点击跳转
设计简介:
项目名:基于单片机的WIFI酒驾的设计
单片机:STM32F103C8T6
功能简介:
1、通过MQ-3检测酒精浓度,当浓度超过设置最大值,则语音播报“酒精超标,禁止驾车”
2、当酒精浓度超标,则发送短信“酒精超标”
3、通过WIFI模块可手机获取酒精浓度,并可设置酒精浓度最大值
4、通过按键可设置酒精浓度最大值
5、通过OLED显示酒精检测值
资料预览
实物图:
总体实物资料:
原理图:
PCB:

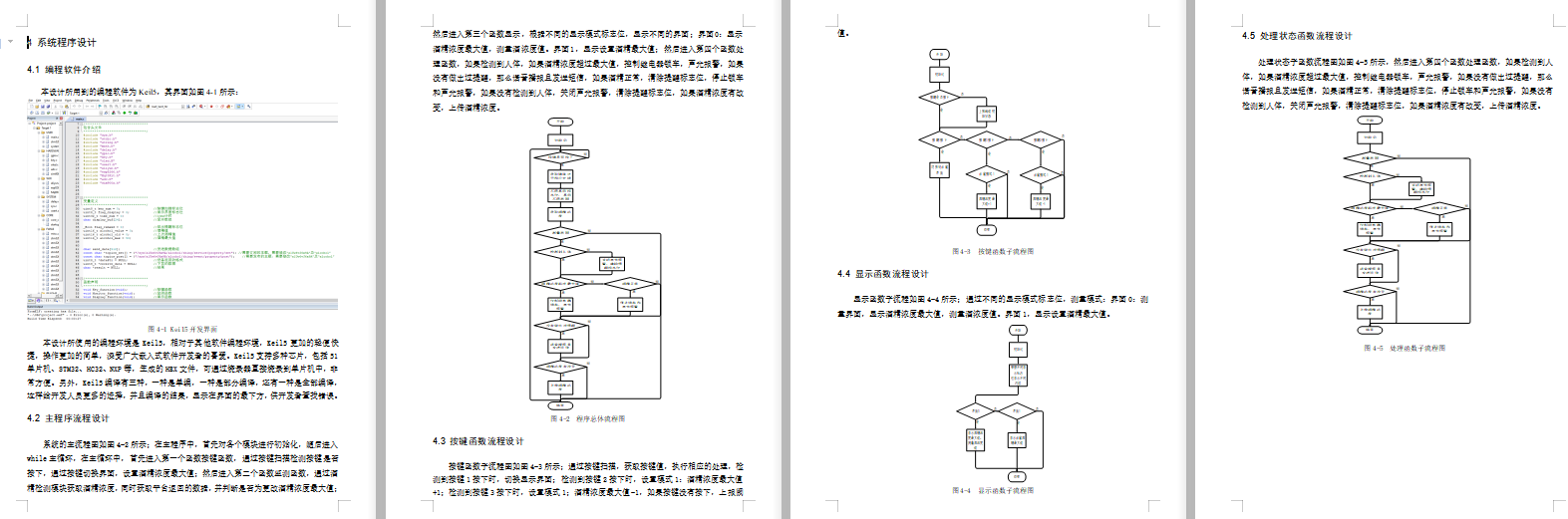

软件设计流程:
系统框图:
本设计以STM32F103C8T6单片机为核心控制器,加上其他的模块一起组成酒驾的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103C8T6单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由四部分组成,第一部分是酒驾检测模块,通过该模块可以检测酒精浓度;第二部分是人体红外检测模块,通过该模块检测驾驶位按键模块,通过该模块切换界面、设置温度最值等;第三部分是供电模块,通过该模块可给整个系统进行供电。输出由四部分组成,第一部分时OLED显示模块,显示检测的酒精浓度和设置的酒精浓度最值等;第二部分是继电器控制模块,通过该模块启动或者制动驾驶车辆;第三部分是GSM模块,当检测都驾驶位有人且检测酒精进行短信的发送;第四部分是语音输出模块,酒精浓度大于设置的最大值进行语音提醒;第五部分是WIFI模块和手机组成的模块,将检测改变的酒精浓度传输到手机上,系统框图如图3.1所示。

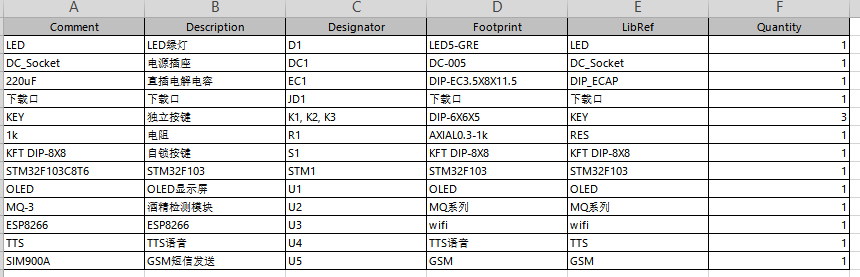

硬件清单:
