项目编号:mcuclub-553
实物链接:点击跳转
开题报告:点击跳转
设计简介:
项目名:基于单片机的血压脉搏检测的设计
单片机:STM32F103C8T6
功能简介:
1、通过血压计检测血压值(一个按键控制控制启动及切换),如果超过上下限,则进行声光报警(三次)
2、通过脉搏检测脉搏值(一个按键控制控制启动1分钟),如果超过上下限,则进行声光报警(三次)
3、通过按键设置血压值和脉博之上下限
4、通过OLED显示数据
资料预览
实物图:
总体实物资料:
原理图:
PCB:

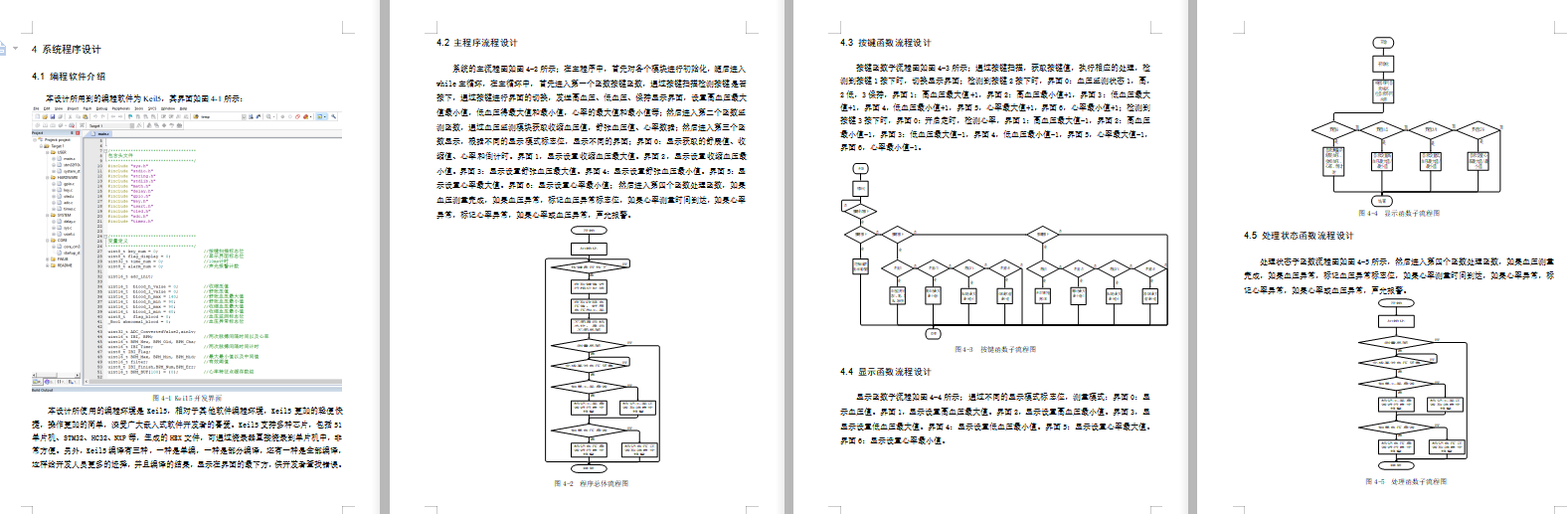

软件设计流程:

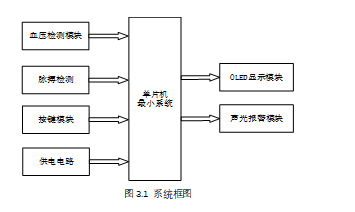

系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成血压脉搏检测的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由四部分组成,第一部分是血压检测模块,通过该模块可以检测当前的血压值;第二部分是脉搏检测模块,通过该模块检测当前的脉搏值;第三部分是按键模块,通过该模块切换界面、设置血压和脉搏的最值等;第四部分是供电模块,通过该模块可给整个系统进行供电。输出由两部分组成,第一部分时OLED显示模块,显示检测的血压值和脉搏值等;第二部分是声光报警模块,当检测到血压或者脉搏不在设置的范围之内进行声光报警提醒,系统框图如图3.1所示。
硬件清单:
