项目编号：mcuclub-558
实物链接：点击跳转
开题报告：点击跳转
设计简介：
项目名：基于单片机的水温控制的设计
单片机：STM32F103C8T6
功能简介：
1、通过防水式DS18B20检测水温，当开启温水模式时，水温控制在设置的上下限值之间
2、通过按键设置上下限值，并可切换是否开启温水模式
3、通过两个继电器分别控制加热片和制冷片
4、通过OLED显示水温值及温度上下限、是否开启温水模式
资料预览
实物图：
总体实物资料：

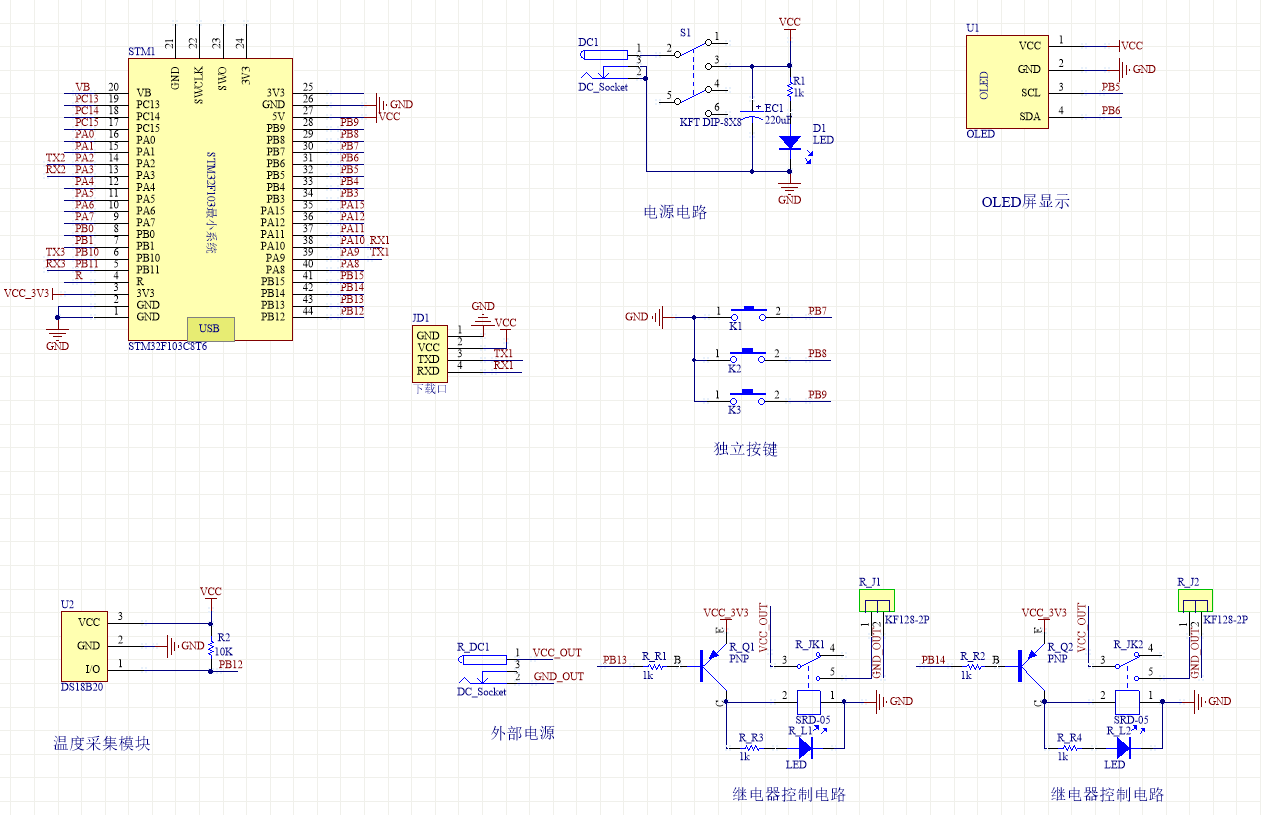

原理图：

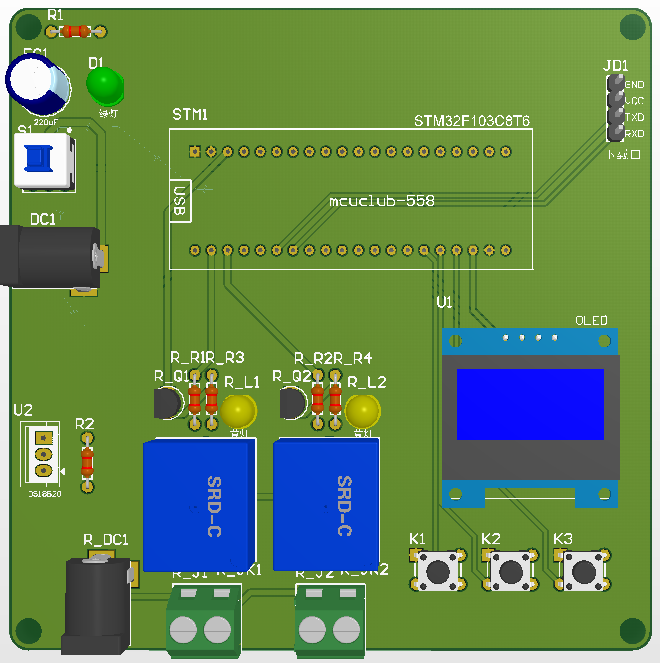

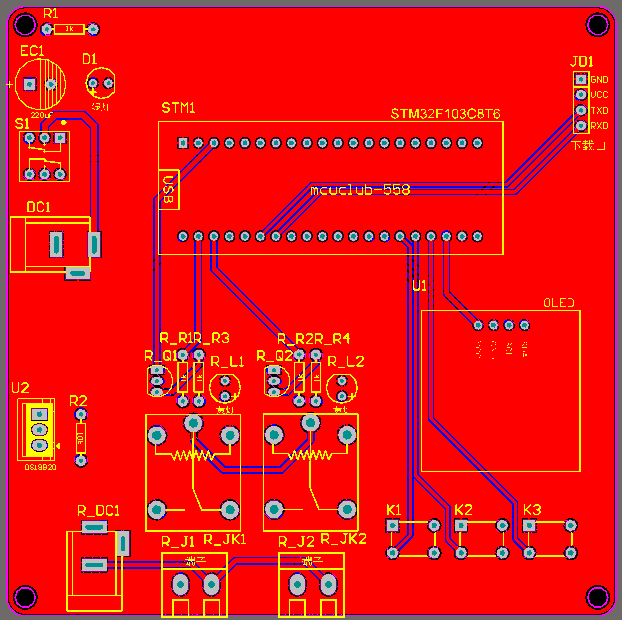

PCB：

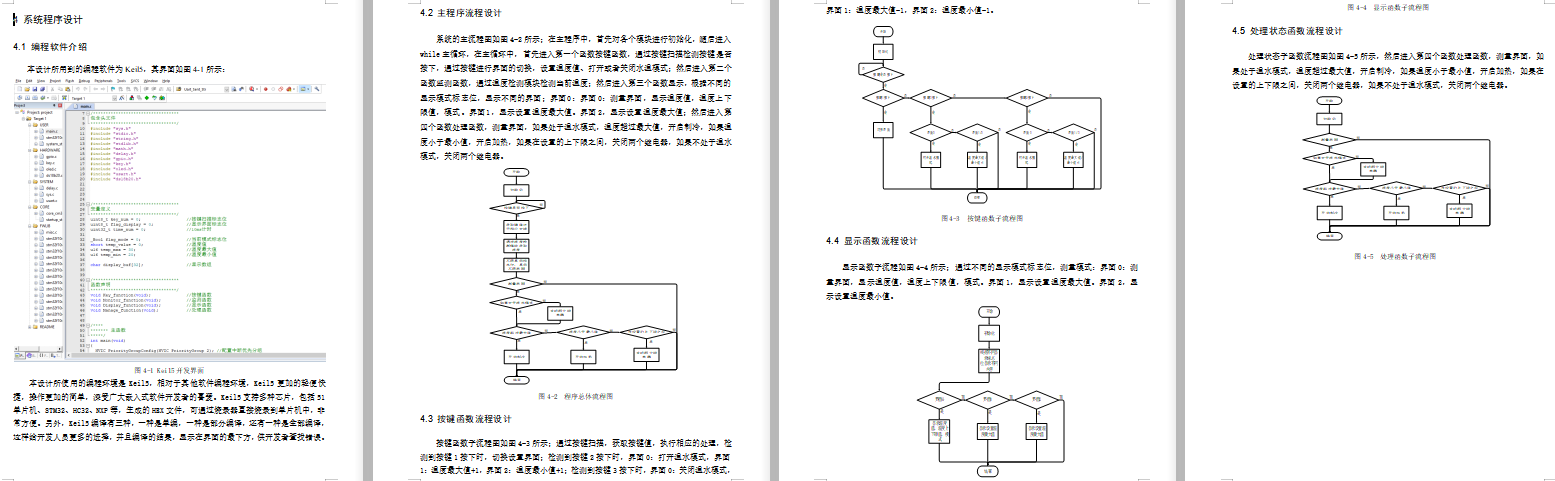

软件设计流程：

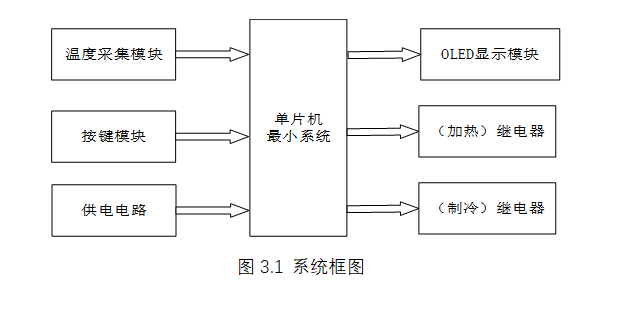

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成水温控制的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入的部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是温度采集模块，通过该模块可以获取当前水温温度；第二部分是按键模块，通过该模块切换界面、设置温度最值等；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分时OLED显示模块，显示温度及其温度的最值等；第二部分是继电器控制的加热，第三部分是继电器控制的制冷通过这两个模块工作控制水温在用户设置的范围之内，系统框图如图3.1所示。

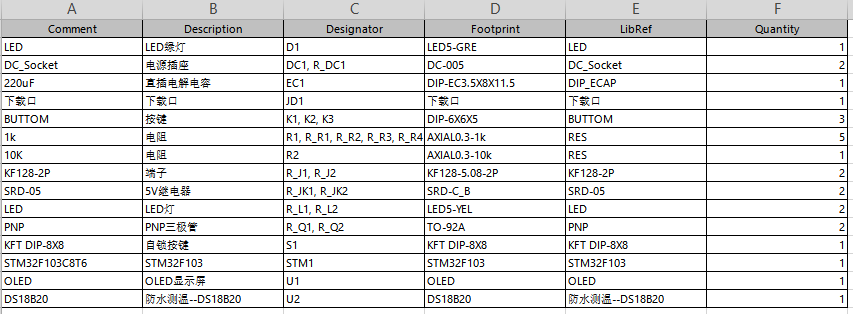

硬件清单：
