项目名:基于单片机的热水器(实物+仿真)
的设计
单片机:STC89C52
功能简介:
1、通过防水式DS18B20采集水温,当水温小于设置最小值,则进行加热,如果大于设置最大值,进行加水
2、通过两个水位触发模块检测水位,低于最低值,进行加水,直到加到最高值
3、通过光敏电阻检测光照值,如果光照大于设置最小值,则通过太阳能进行供电,否则通过市电进行供电(继电器模拟)
4、当水温处于设置的上下限内且水位处于设置的上下限内,启动热水器,则可以正常提供水,否则停止供水(另一个抽水继电器模拟)
5、当水高于或低于设置水位,则进行声光报警,可按键停止报警
6、通过按键设置温度上下限值、光照最小值
7、通过LCD1602显示温度值、水位是否异常、光照值

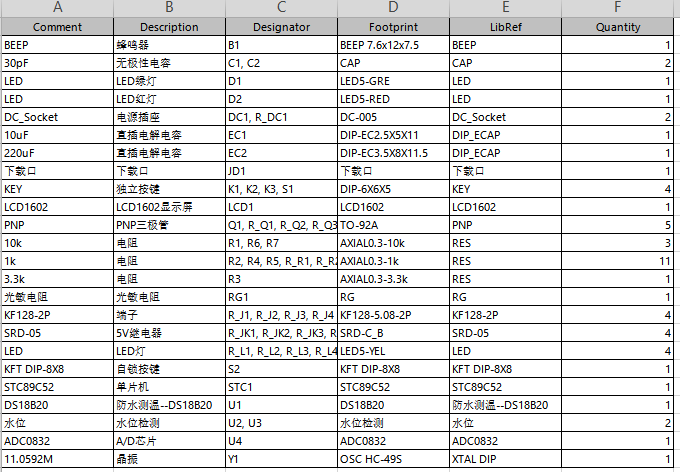

资料预览
实物图:

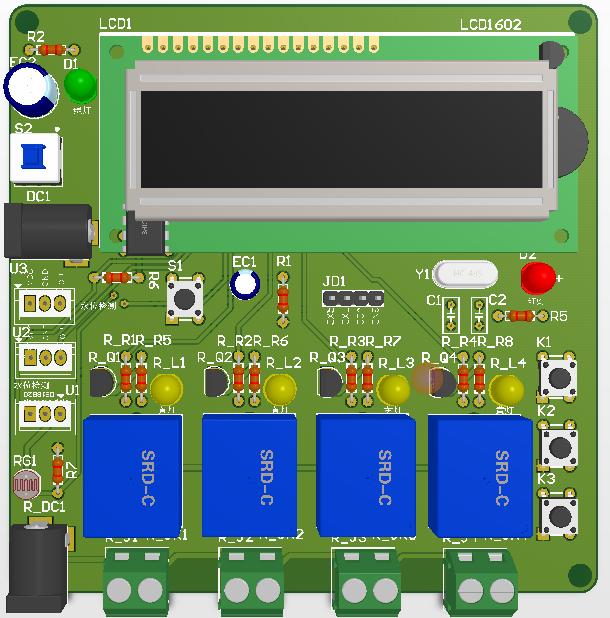

总体实物资料:

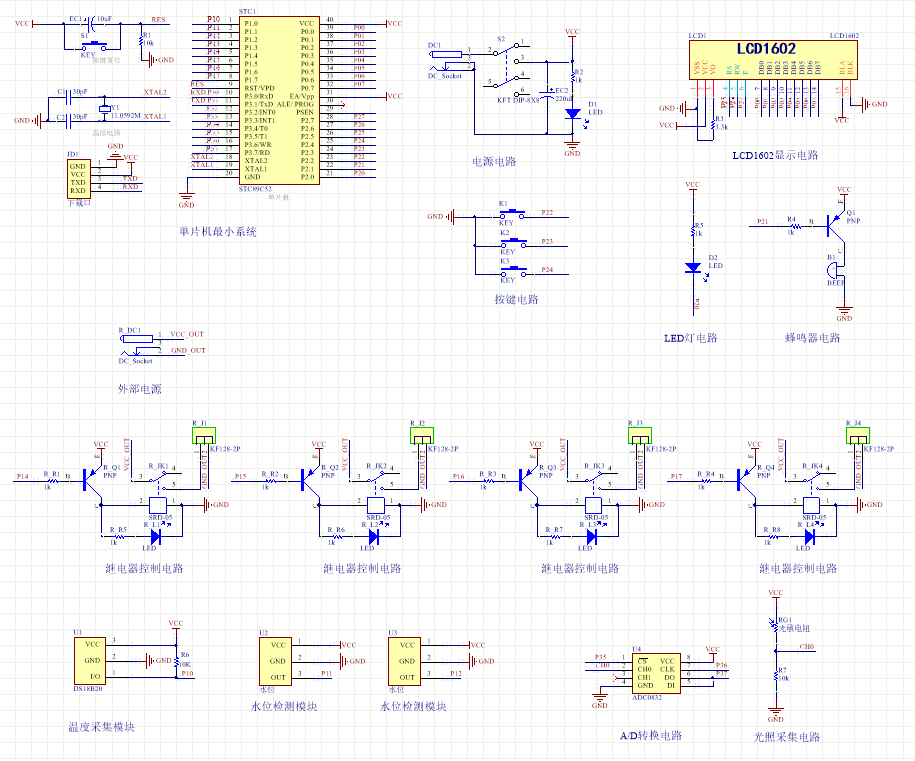

原理图:

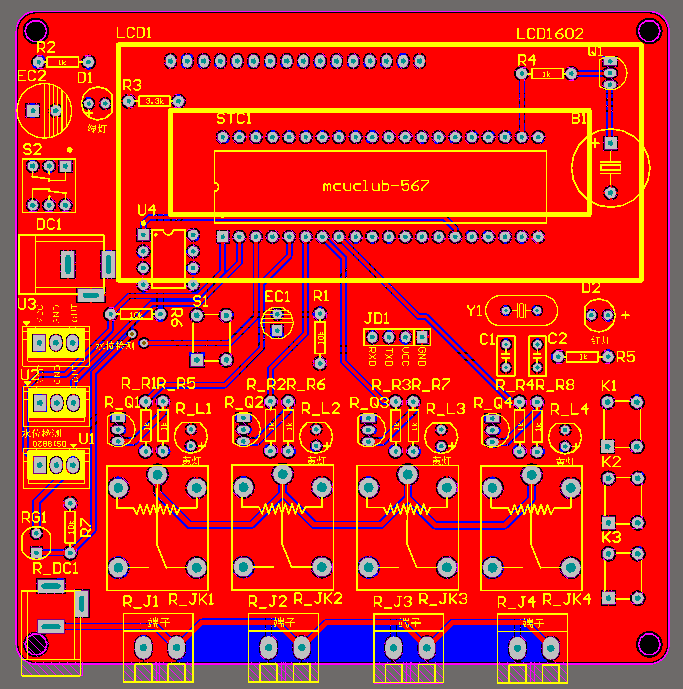

PCB:

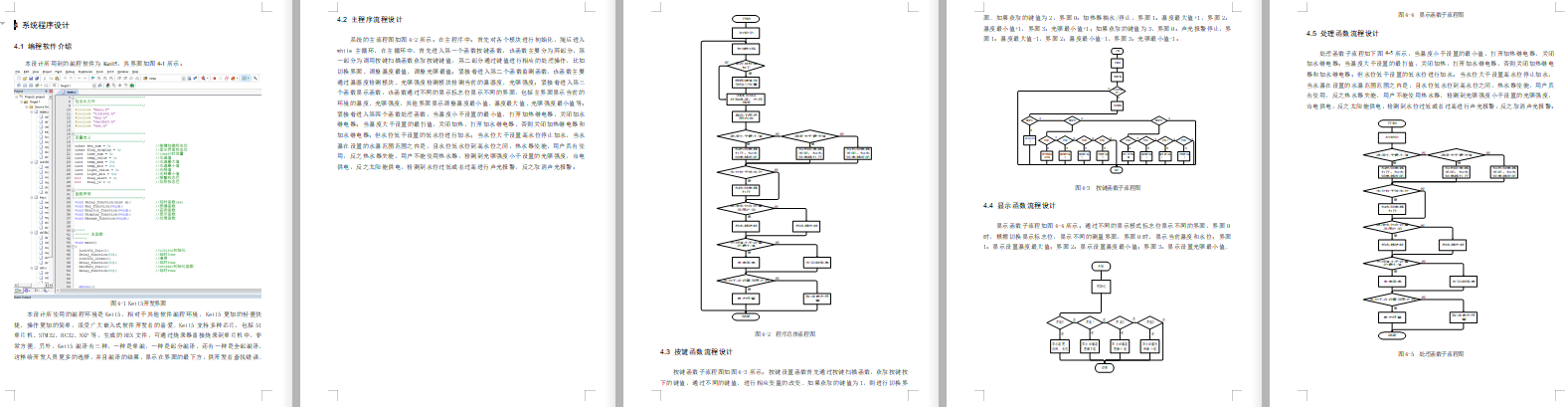

软件设计流程:

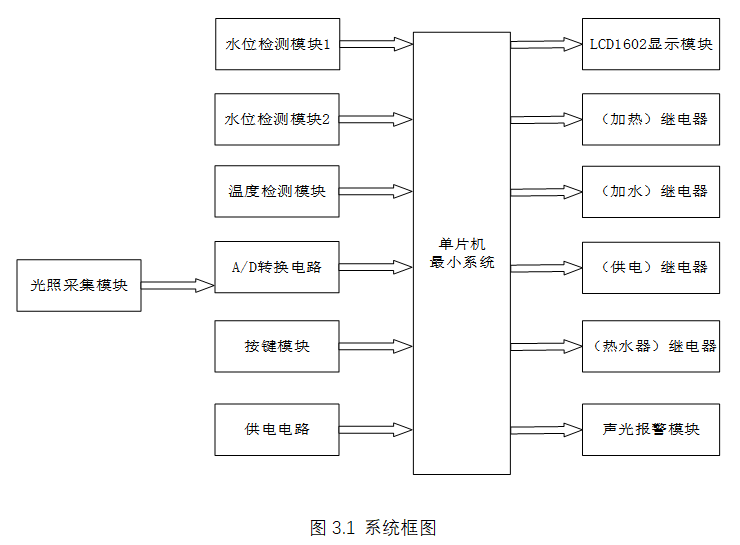

系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成热水器的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由六部分组成,第一部分是水位检测模块,通过该模块可以当前当前热水器的低水位;第二部分是水位检测模块2,通过该模块可以检测热水器的高水位;第三部分是温度检测模块,通过该模块可以检测热水器的温度;第四部分是光照采集模块,通过改模块监测环境周围光照强度;第五部分是按键模块,通过该模块切换界面、设置温度、水位光照强度等;第四部分是供电模块,通过该模块可给整个系统进行供电。输出由六部分组成,第一部分时LCD1602显示模块,显示监测的温度、水位和光照强度等;第二部分是加热继电器,检测到水温低于设置的最小值进行加热;第三部分是加水继电器,检测到水位低于设置的最小值进行加水;第四部分是供电继电器,检测到光照强度大于设置的最小值进行太阳能供电否则市电进行供电;第五部分是热水器继电器,当检测到水温和水位在设置的范围之内对热水器进行使能;第六部分声光报警,当检测到水位不在设置的范围之内进行声光报警提醒;,系统框图如图3.1所示。
