项目名：基于单片机的车内儿童滞留报警（实物+仿真）的设计
单片机：STC89C52
功能简介：
1、通过HX711检测驾驶人员离开，当通过按键确定锁车后，LED灯亮，进行数据监控
2、通过DS18B20实时监测车内温度
3、通过SGP30实时监测车内CO2浓度
4、通过人体热释电检测车内是否有人，如果有人，当温度超过上下限或CO2超过上限值，则蜂鸣器报警，温度大于上限值或CO2超过上限值打开车窗（通过步进电机模拟），并通过GSM发送短信
5、通过按键设置各阈值
6、通过LCD1602显示测量值
资料预览
实物图：
总体实物资料：

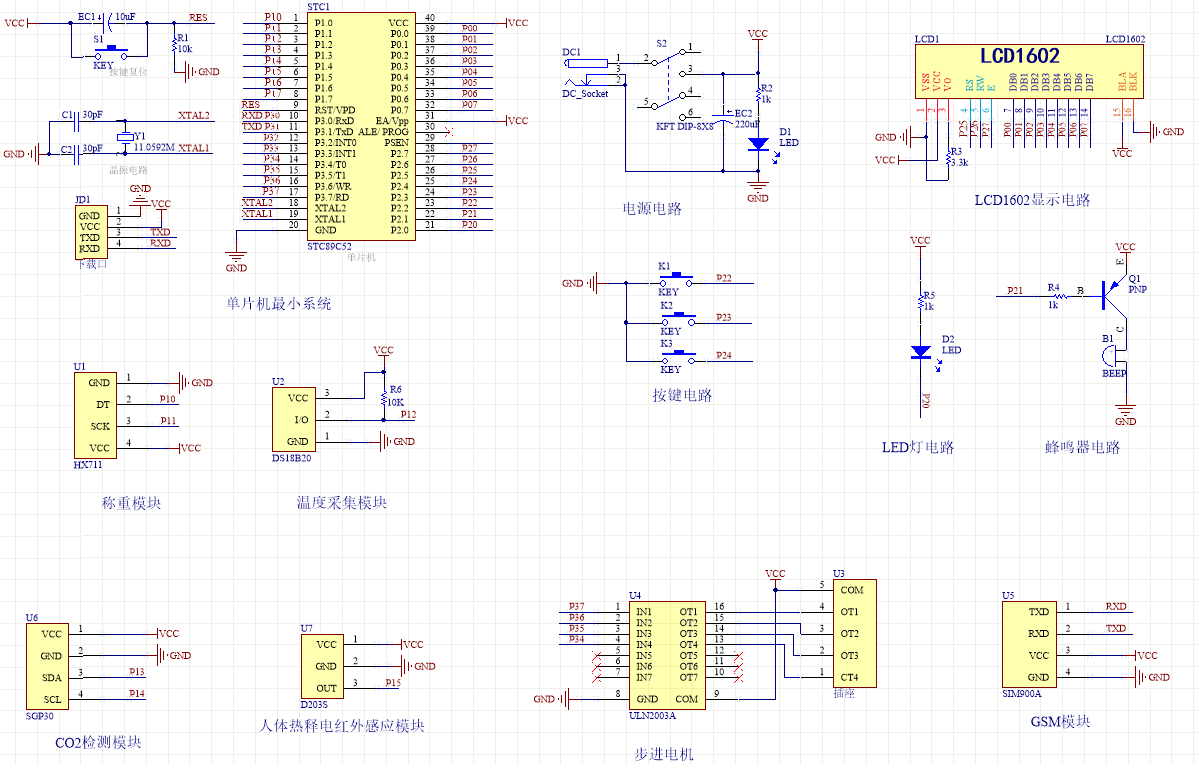

原理图：

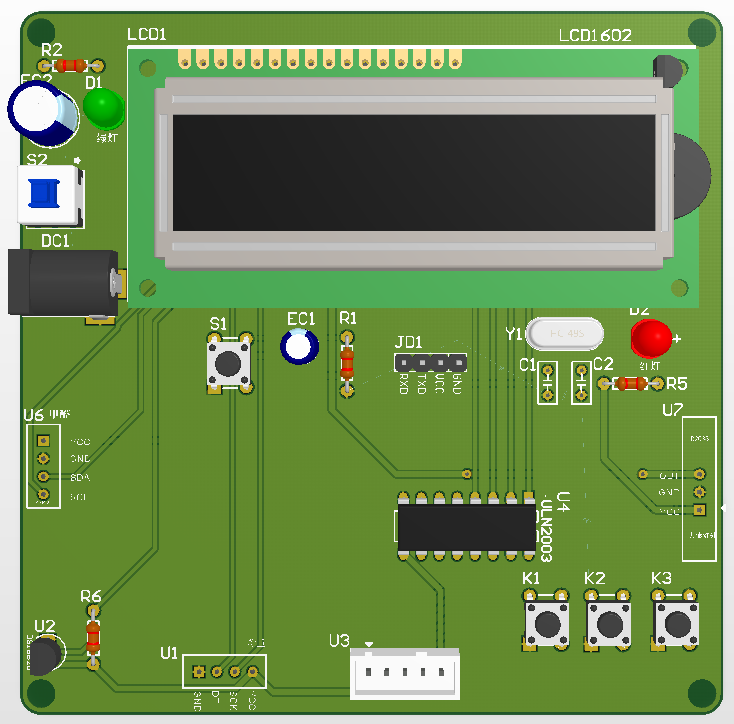

PCB：
软件设计流程：
系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成车内儿童滞留报警的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入的部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是CO2检测模块，通过该模块可以检测当前车内的CO2浓度；第二部分是人体热释电红外感应模块模块，通过该模块检测车内是否有小孩；第三部分是称重模块，通过该模块检测车内驾驶员的重量；第四部分温度检测模块，通过该模块检测车内的温度；第五部分是按键模块，通过该模块切换界面、设置CO2最值、温度最值等；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分时LCD1602显示模块，显示检测的温度、CO2及其设置值等等；第二部分是GSM模块，当检测到车内温度或者C02不在设置的正常范围内发送短信；第三部分是步进电机模块，通过该模块控制车门的打开或者关闭；第四部分是声光报警模块，当检测到车内有小孩时，检测到车内温度和CO2浓度不在设置的范围内进行声光报警提醒，系统框图如图3.1所示。
