项目编号:mcuclub-572
实物链接:点击跳转
仿真链接:点击跳转
开题报告:点击跳转
设计简介:
项目名:基于单片机的衣柜除湿消毒的设计
单片机:STC12C5A60S2
功能简介:
1、通过DHT11检测衣柜内温湿度,当湿度大于设置最大值,进行风扇通风除湿;
2、通过DS1302获取当前时间,并能定时进行衣柜内紫外线消毒;
3、通过按键控制衣柜门状态,打开时,消毒灯关闭,LED照明灯自动打开
4、通过按键修改时间、设置消毒灯打开和关闭时间、设置湿度阈值、通过按键可手动消毒、切换模式
5、通过LCD1602显示时间、温湿度值、衣柜门状态
6、通过蓝牙,将采集到的温湿度及衣柜门状态发送到手机APP上,进行远程监控、并控制柜门打开、消毒、除湿
7、通过语音识别模块控制柜门打开、消毒、除湿

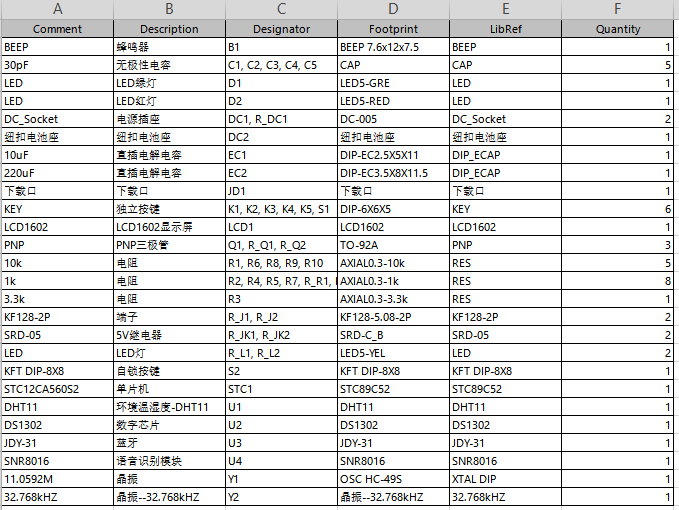

资料预览

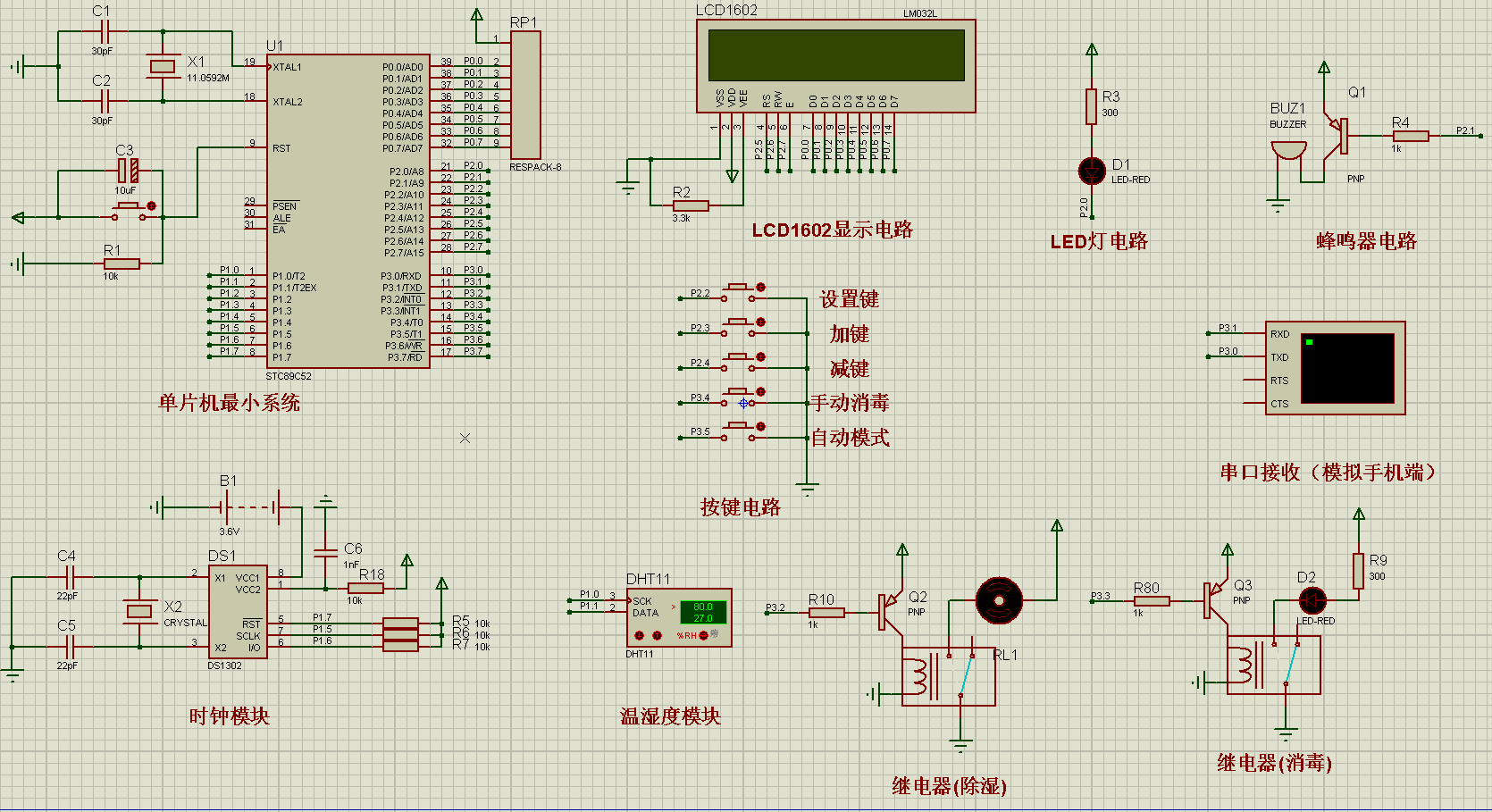

仿真图:
总体仿真资料:
原理图:
软件设计流程:
系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成电热毯加热的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由五部分组成,第一部分是温湿度检测模块,通过该模块可以获取衣柜中的温湿度;第二部分是时钟模块电路,通过该模块获取当前时间;第三部分是语音识别模块电路,通过该模块控制衣柜门及其消毒灯及其衣柜通风;第四部分按键模块,通过该模块切换界面、设置时间、设置湿度的最值;第五部分是供电模块,通过该模块可给整个系统进行供电。输出由四部分组成,第一部分时LCD1602显示模块,显示当前时间、温湿度、衣柜门状态、定时时间等;第二部分是继电器控制通风,第三部分是继电器控制的消毒;第四部分是LED照明模块;第五部分是蓝牙和手机构成的模块,将检测的数据传输到手机,用户也可以通过手机控制衣柜门的打开或者关闭、控制衣柜除湿或者通风等,系统框图如图3.1所示。
