项目编号:mcuclub-616
实物链接:点击跳转
开题报告:点击跳转
设计简介:
项目名:基于单片机的水产养殖的设计
单片机:STM32F103C8T6
功能简介:
1、有温度传感器,把温度显示在显示屏上。当水体温度大于25℃的时候,遮阳棚电机转动;独立按键也可以控制遮阳棚电机转动和关闭。
2、PH值传感器,只需要把pH值显示在显示屏上,当PH大于8的时候声光报警。独立按键可取消声光报警。
3、手动换水,独立按键控制抽水机,按键按下,抽水机工作,按键再按一下,抽水机关闭。
4、定时器模块,每天六点投食电机转动。独立按键也可以控制投食电机转动和关闭。
5、通过按键可纠正时间、设置温度最大值、ph最大值、定时时间
6、通过OLED显示时间及测量数据
资料预览

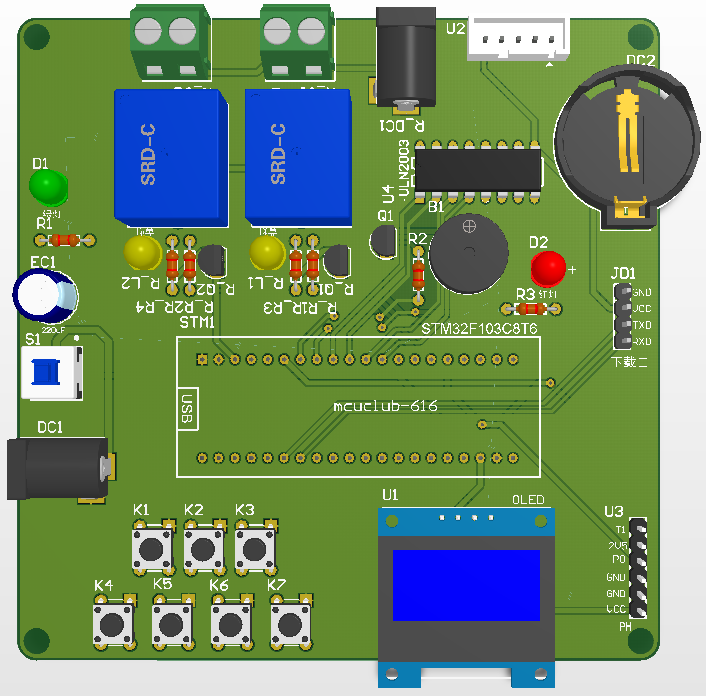

实物图:
总体实物资料:
原理图:

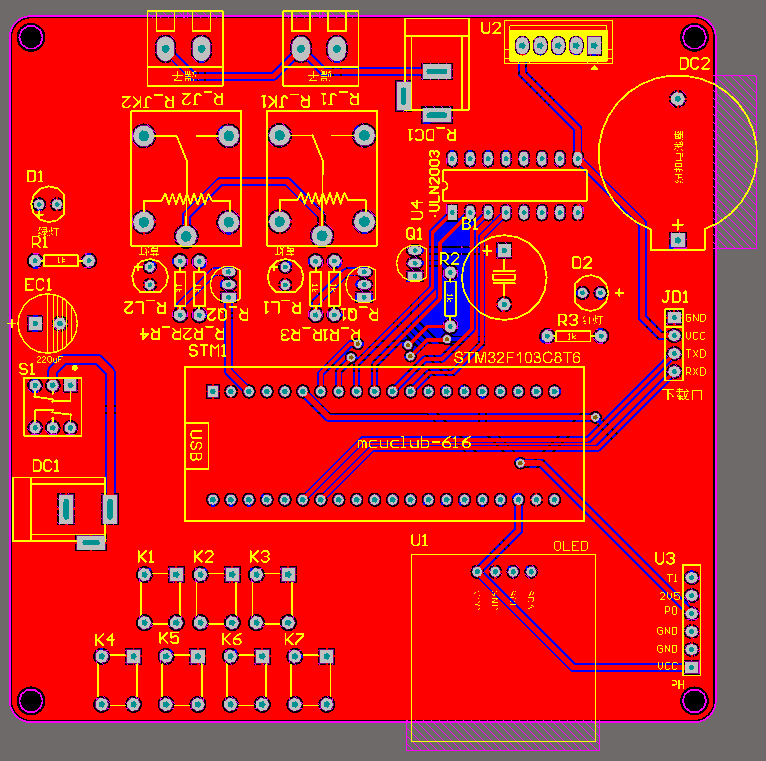

PCB:

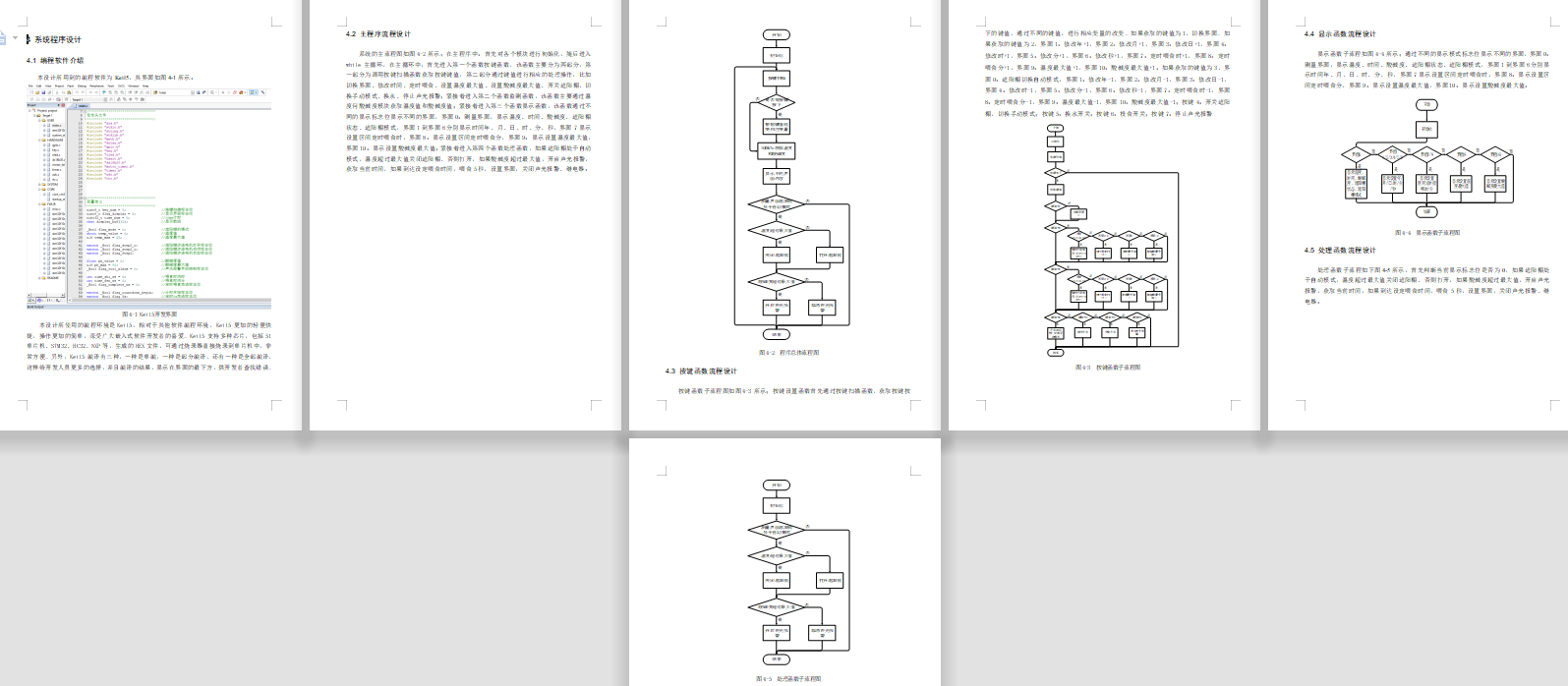

软件设计流程:
系统框图:

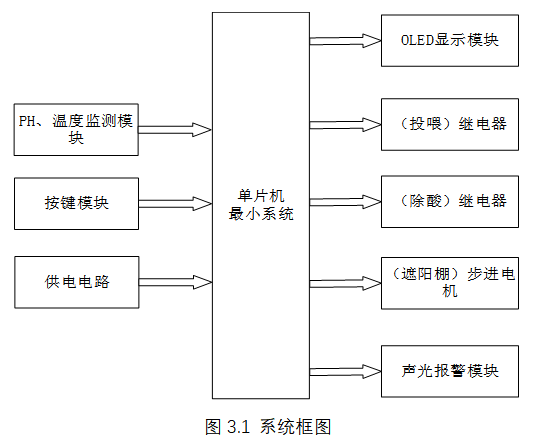

本设计以STM32单片机为核心控制器,加上其他的模块一起组成水产养殖的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由三部分组成,第一部分是PH和温度检测模块,通过该模块可以当前当前的酸碱度和温度;第二部分是按键模块,通过该模块切换界面、设置时间、温度和酸碱度等;第三部分是供电模块,通过该模块可给整个系统进行供电。输出由五部分组成,第一部分时OLED显示模块,显示显示温度、时间、酸碱度、遮阳棚状态、遮阳棚模式等;第二部分是投喂继电器,当检测到定时投喂时间到自动打开投喂继电器;第三部分是除酸继电器,当检测到酸度较大,控制除酸继电器打开;第四部分时遮阳棚继电器,在光照强度适宜时自动打开遮阳棚;第六部分是声光报警,检测到酸碱度大于设置的最大值进行声光报警提醒,系统框图如图3.1所示。

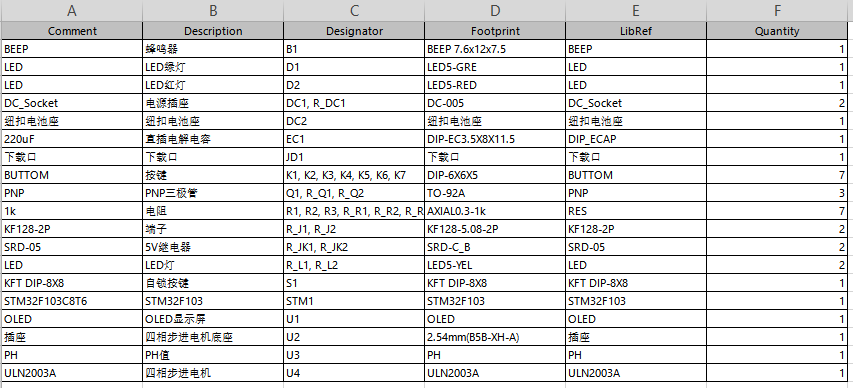

硬件清单:
