项目编号:mcuclub-579
实物链接:点击跳转
仿真链接:点击跳转
设计简介:
项目名:基于单片机的的设计
单片机:STC89C52
功能简介:
1、通过声音检测模块检测具体噪音值,当超过设置最大值,进行声光报警,并通过蓝牙发送数据及提示信息
2、通过按键设置最大值
3、通过LCD1602显示数据
资料预览

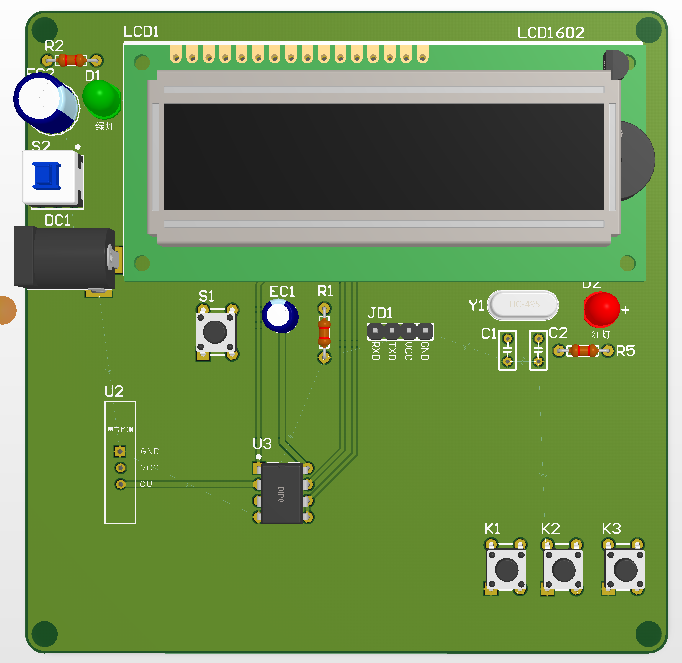

效果图:
总体实物资料:

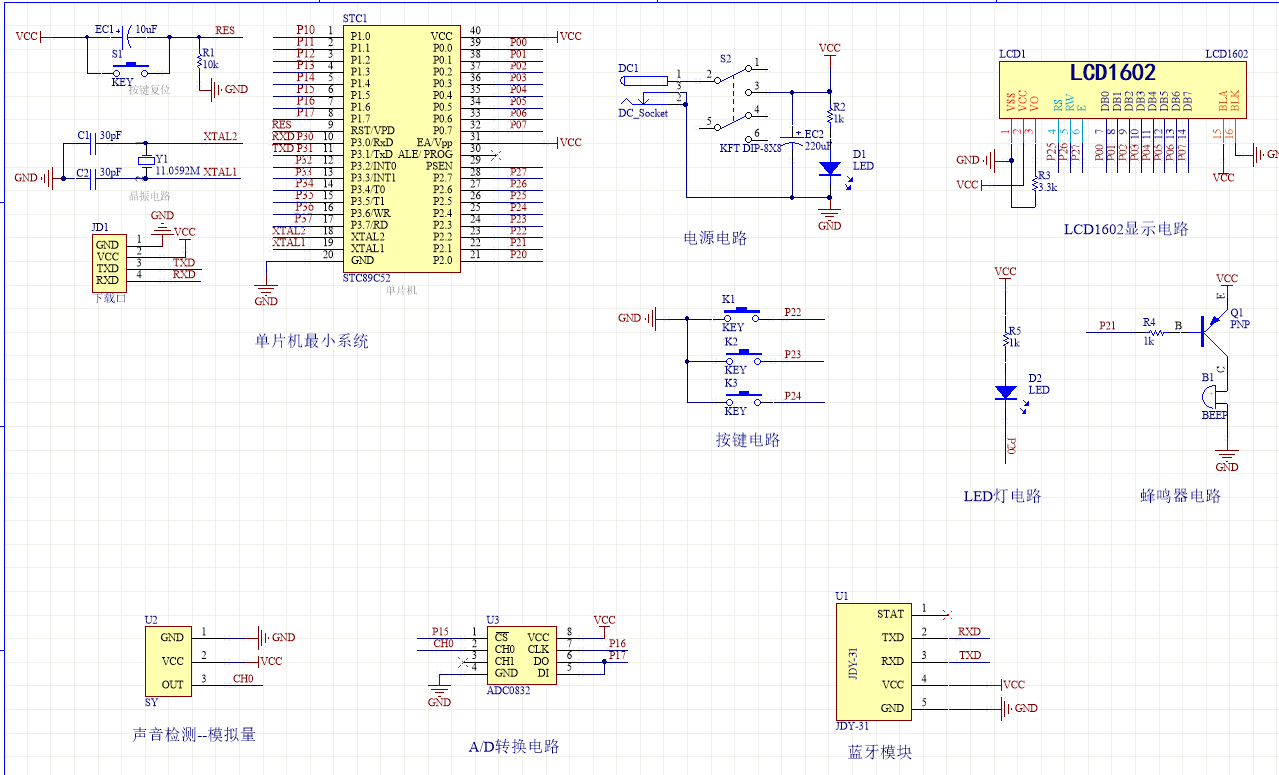

原理图:

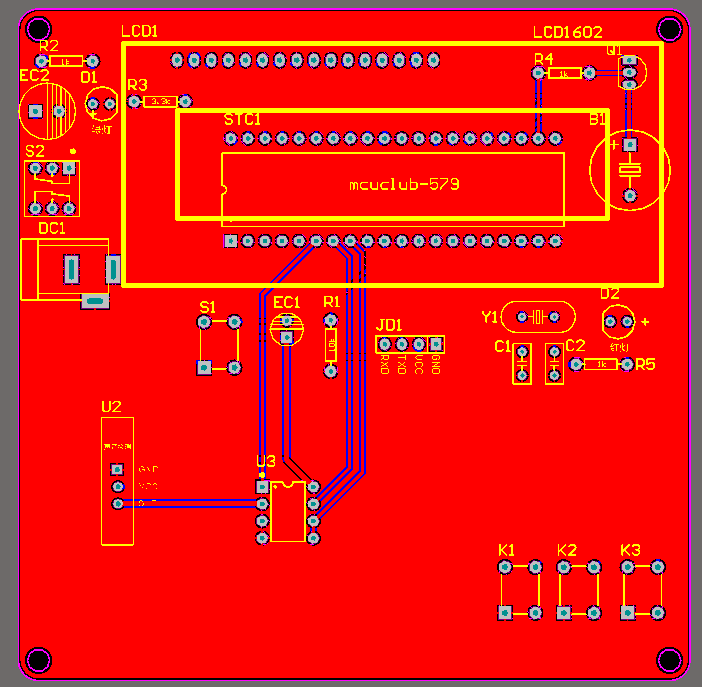

PCB:

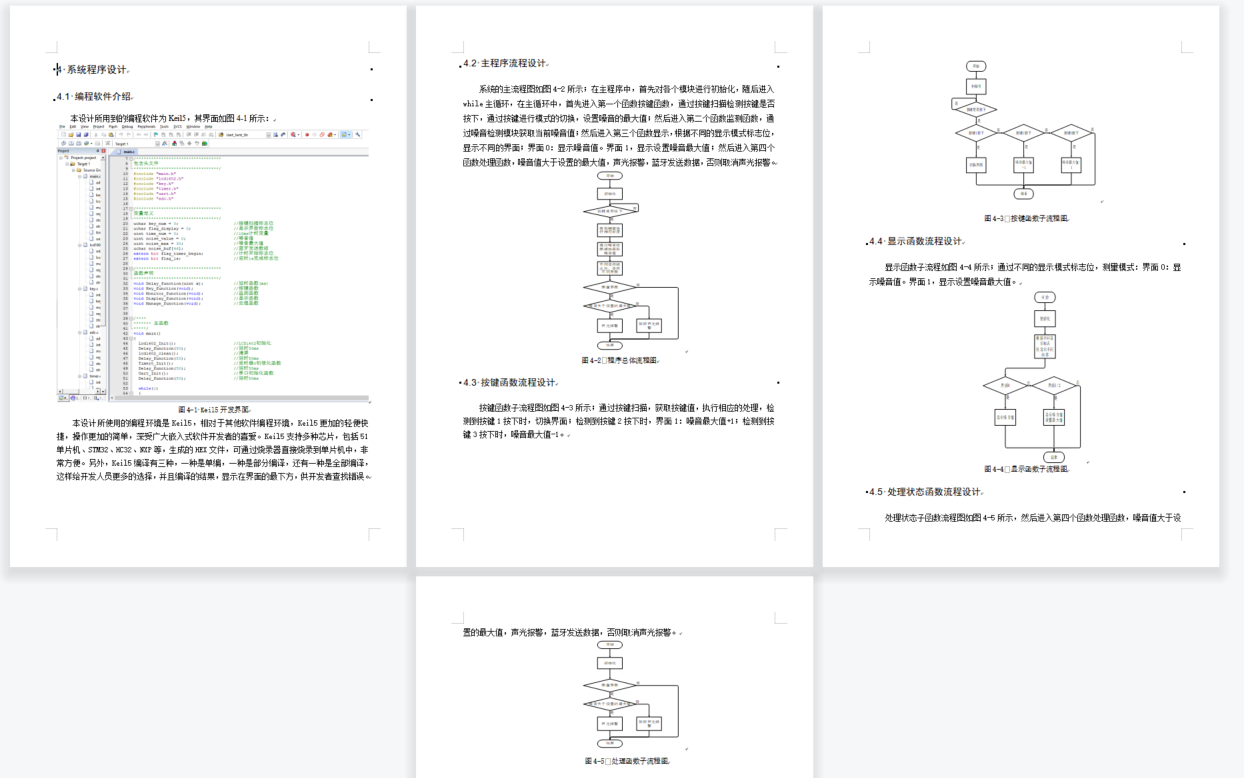

软件设计流程:

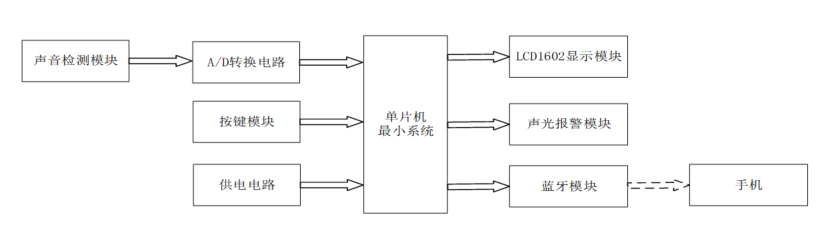

系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成噪声检测的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由三部分组成,第一部分是声音监测模块,通过该模块可以获取当前的声音强度;第二部分是按键模块,通过该模块切换显示界面、设置噪声强度等;第三部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分时LCD1602显示模块,显示监测的噪声值和设置的噪声值等;第二部分是声光报警模块,检测到噪声大于设置的最大值进行声光报警提醒;第三部分是蓝牙模块和手机构成,当检测到噪声大于设置的最大值,将数据传输到手机,系统框图如图3.1所示。

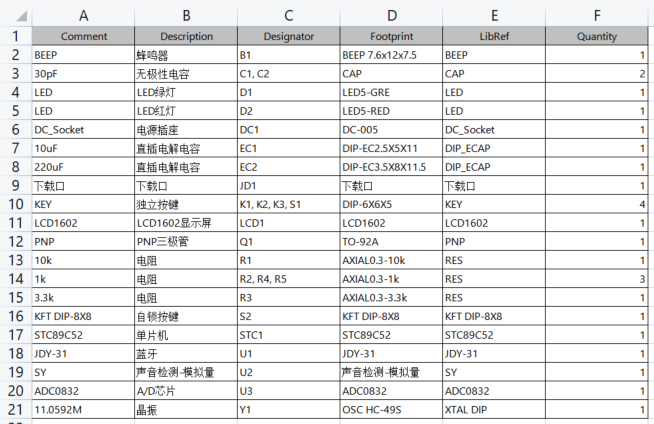

硬件清单:
