项目编号:mcuclub-589
实物链接:点击跳转
仿真链接:点击跳转
设计简介:
项目名:基于单片机的智能饮水机的设计
单片机:STC89C52
功能简介:
1、通过防水式DS18B20检测水温,当加热时,加热到设置最大值,当小于设置最小值时,自动加热
2、通过液位检测模块检测是否有水,如果没有水,则自动停止加热,防止干烧
3、通过按键设置温度上下限
4、通过LCD1602显示水温、水温上下限
5、通过蓝牙可远程控制是否加热,也可以获取水温
资料预览
效果图:
总体实物资料:
原理图:

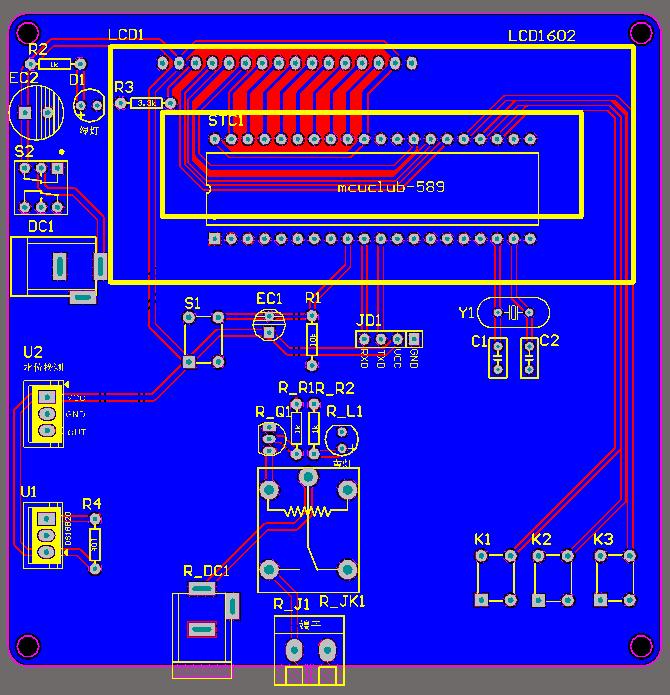

PCB:

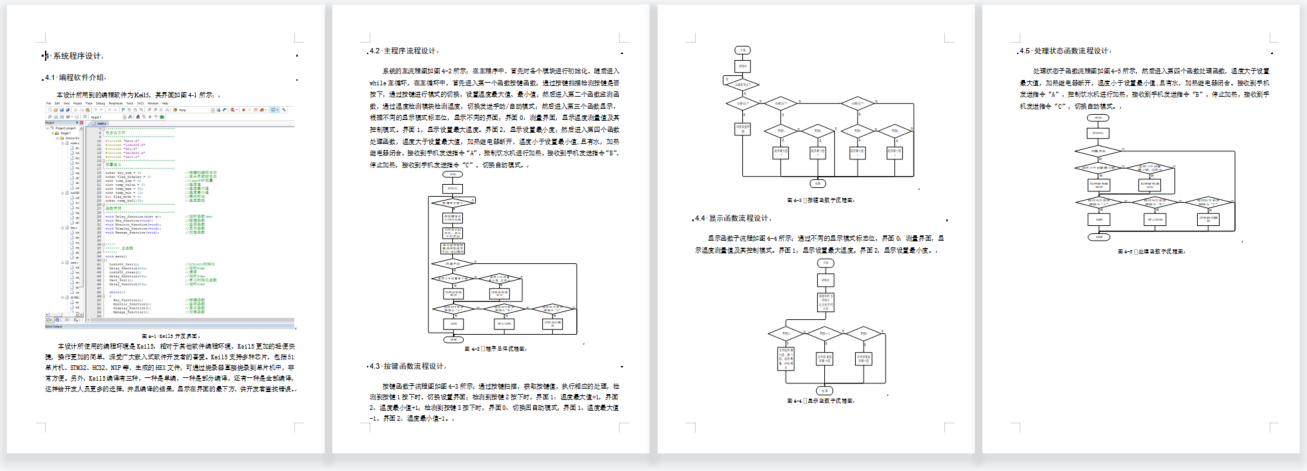

软件设计流程:
系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成智能饮水机的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由四部分组成,第一部分是温度采集模块,通过该模块可以检测当前饮水机的温度;第二部分是水位检测模块,通过该模块检测当前饮水机的水位;第三部分是按键模块,通过该模块切换界面、设置水位的最值等;第四部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分时LCD1602显示模块,显示监测的温度和设置的温度等;第二部分是继电器控制控制加热;第四部分是蓝牙模块和手机构成,用户可以通过手机检测当前的水温及其发送指令控制饮水机进行加热、停止加热、切换控制模式等,系统框图如图3.1所示。

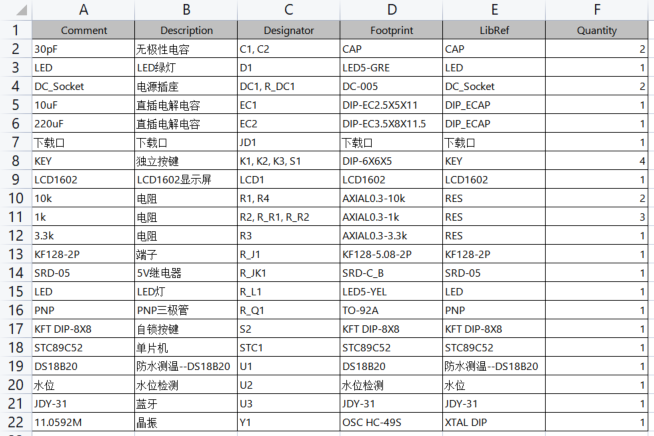

硬件清单:
